Anel Retenção Espiral Interno Caterpillar 340-2376

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 340-2376

Valor referente: 1 unidade

O Anel de Retenção Espiral Interno Caterpillar 340-2376 é uma peça original Caterpillar utilizada no conjunto do cilindro da suspensão de caminhões fora de estrada compatíveis.

Também denominado anel trava espiral, anel elástico interno, internal spiral retaining ring ou spiral snap ring, o componente é instalado em uma canaleta usinada na parte interna do alojamento.

Sua função é reter componentes, rolamentos ou conjuntos dentro do cilindro da suspensão, impedindo que se movimentem axialmente ou saiam de sua posição durante a operação da máquina.

O formato espiral distribui a força de retenção ao redor de toda a canaleta. Diferentemente de alguns anéis elásticos convencionais, esse modelo não possui olhais para alicate, exigindo procedimento e ferramenta apropriados para instalação e remoção.

Fabricado em aço inoxidável, o anel apresenta resistência mecânica e proteção contra corrosão adequadas às condições severas encontradas nos sistemas de suspensão de caminhões de mineração.

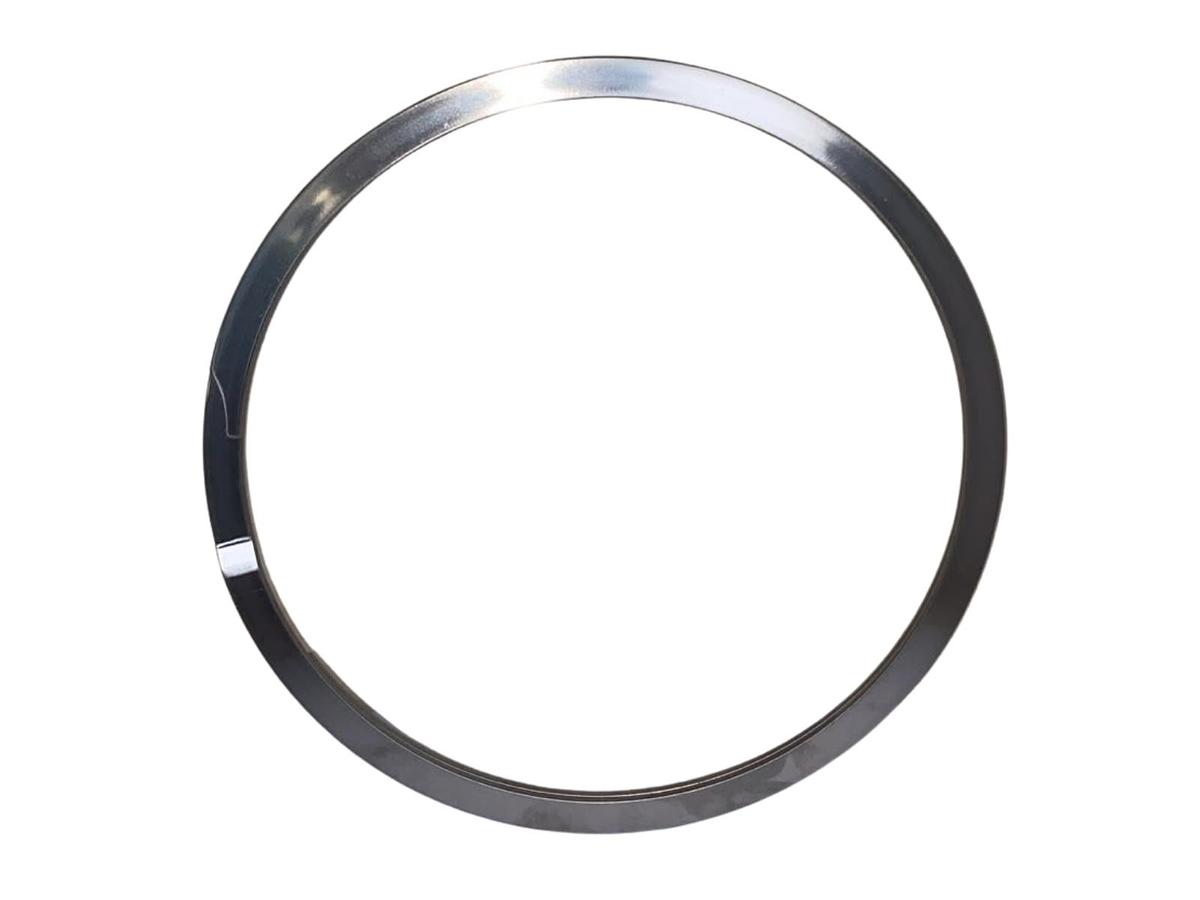

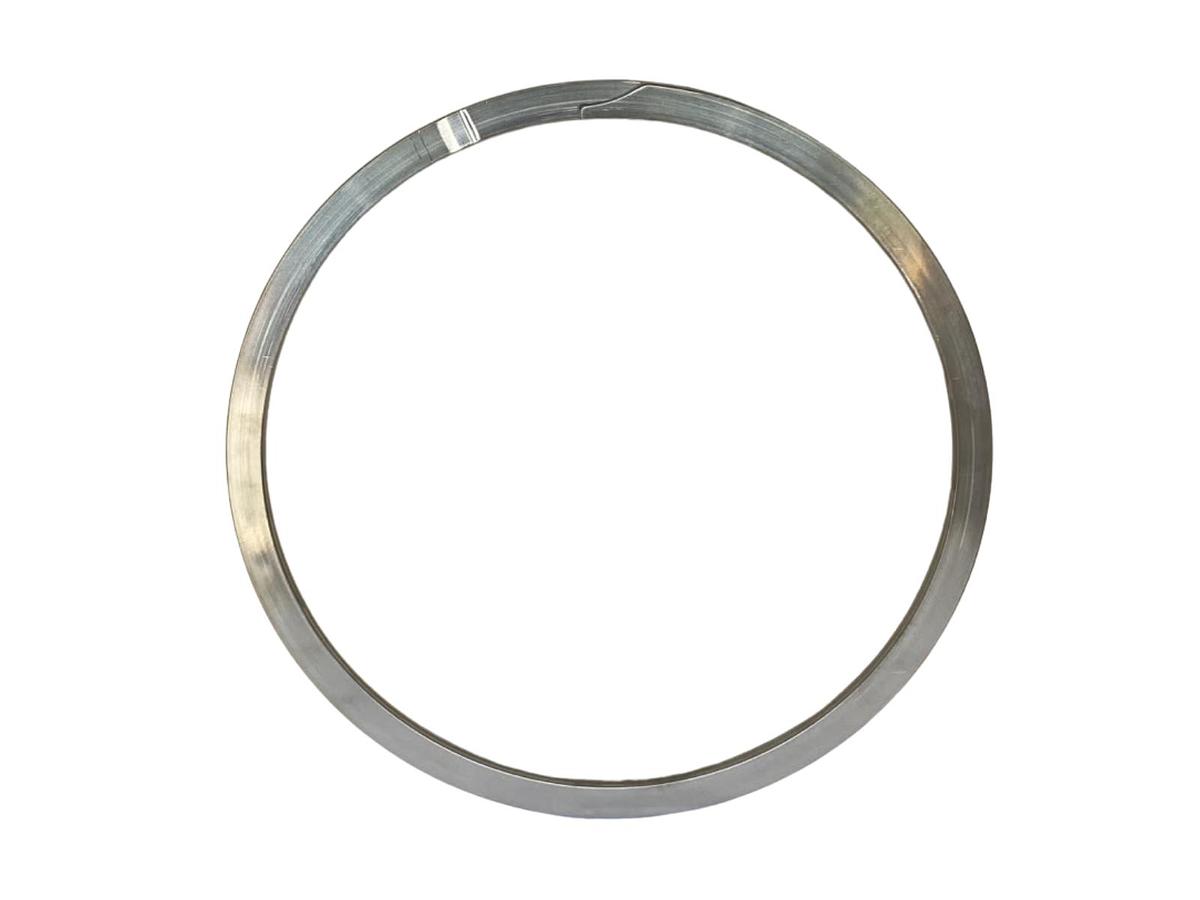

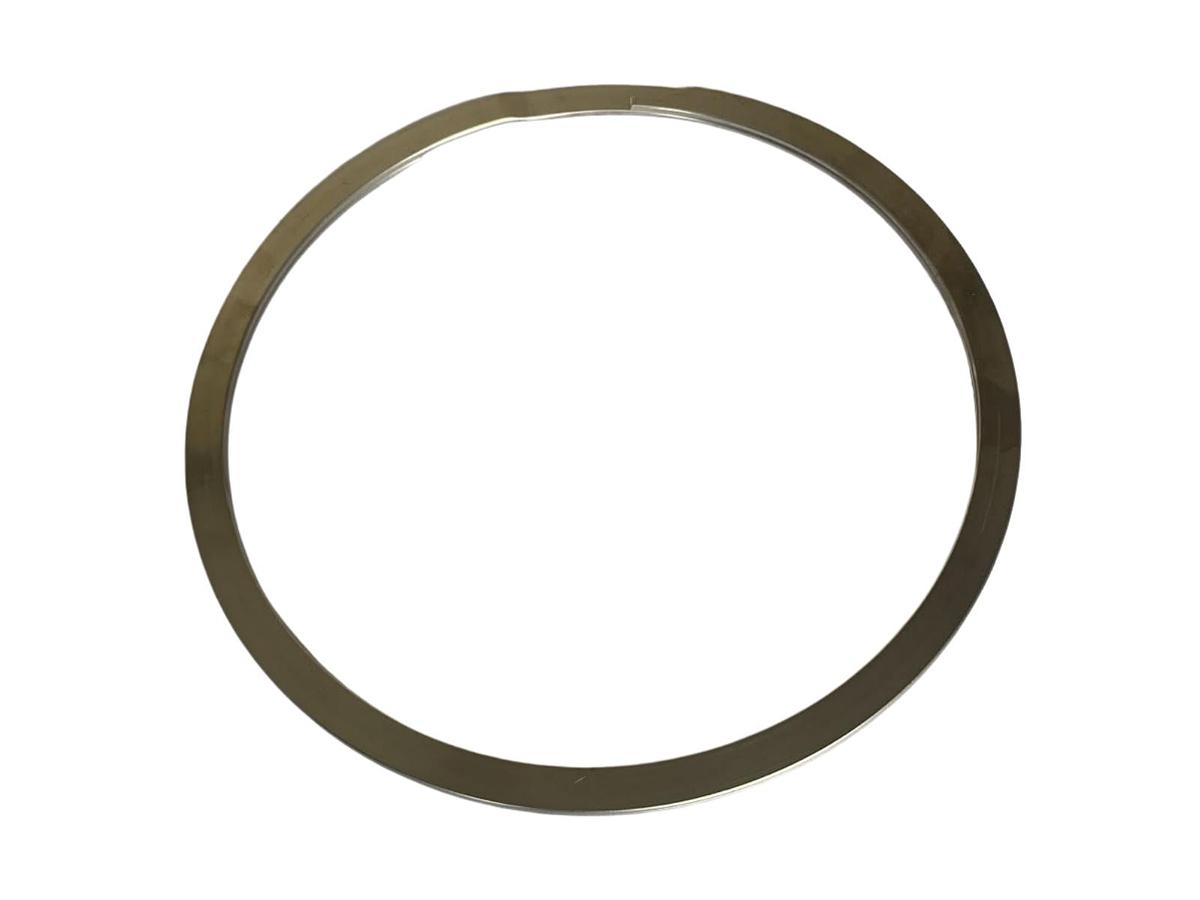

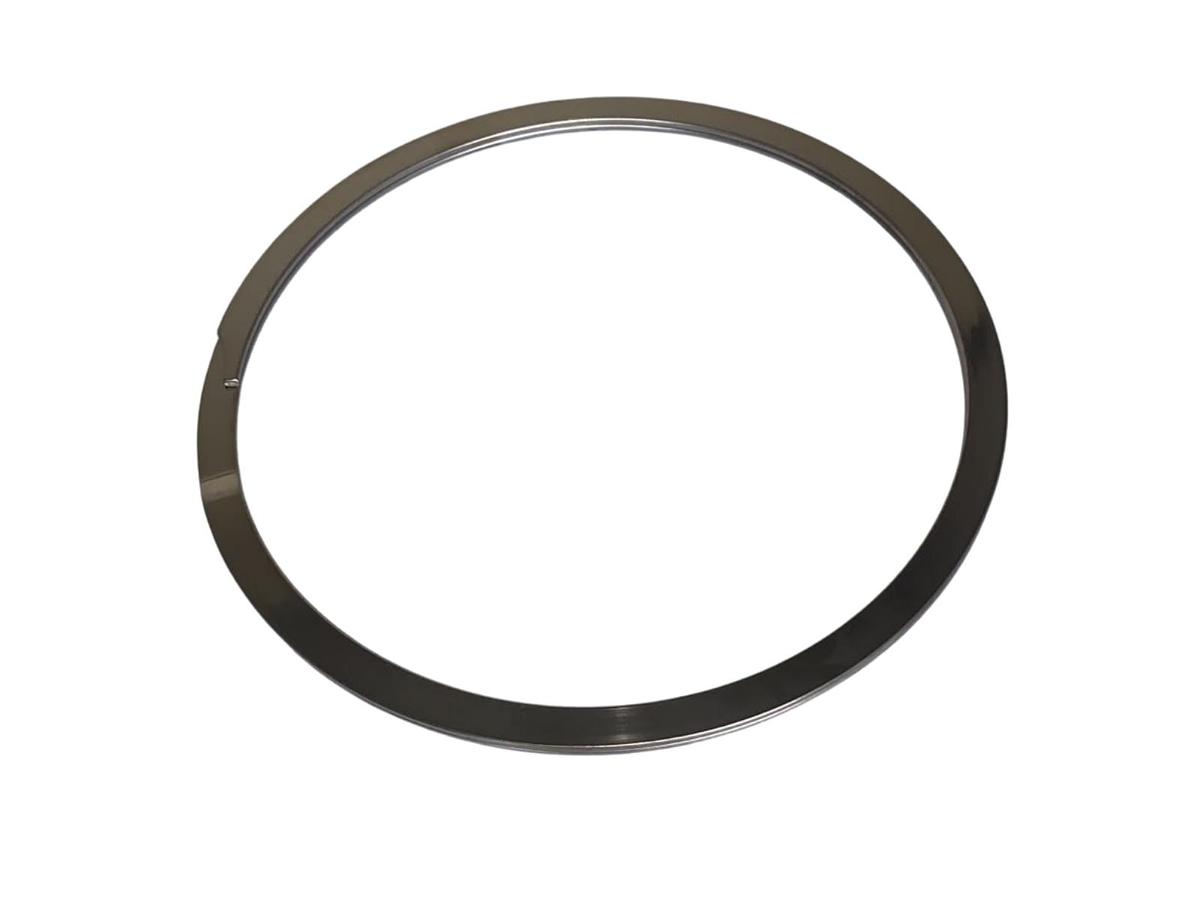

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 340-2376:

Caminhão Caterpillar: 789B, 789C, 789D, 793B, 793C, 793D, 793F, 793F AC, 793F CMD, 793F OEM e 793F XQ.

Caminhão Fora de Estrada: 789, 789D, 789G, 793, 793D e 793F.

A compatibilidade deve ser confirmada pelo código 340-2376, modelo completo, configuração do cilindro da suspensão e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel de retenção espiral interno

Denominação original: Internal Spiral Retaining Ring

Denominações alternativas: Anel trava espiral, anel elástico interno e anel de retenção interno

Marca/Fabricante: Caterpillar

Código da peça: 340-2376

Material: Aço inoxidável

Formato: Espiral

Tipo de montagem: Interna

Diâmetro livre aproximado: 214 mm

Diâmetro externo: 213,84 mm

Diâmetro externo em polegadas: 8,419"

Diâmetro interno: 192,71 mm

Diâmetro interno em polegadas: 7,587"

Espessura: Aproximadamente 4,75 mm

Espessura em polegadas: 0,187"

Sistema: Suspensão

Local de aplicação: Cilindro da suspensão

Método de montagem: Encaixe em canaleta interna usinada no alojamento

Aplicação principal: Retenção de componentes ou conjuntos internos do cilindro

Função: Impedir o deslocamento axial dos componentes instalados no alojamento

Requisitos atendidos: Fabricado para atender ou superar requisitos aplicáveis ANSI, ASTM e DIN

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 340-2376 e confirme a aplicação pelo modelo e número de série do caminhão.

Compare o formato espiral, o diâmetro externo aproximado de 214 mm, o diâmetro interno de 192,71 mm e a espessura de aproximadamente 4,75 mm com o anel removido do equipamento.

Não confunda esta peça com o anel Caterpillar 340-2382. Apesar da função semelhante, os dois códigos apresentam dimensões e aplicações diferentes.

Confirme se a aplicação exige um anel interno. O 340-2376 deve ser instalado em uma canaleta localizada dentro do alojamento, e não na parte externa de um eixo.

Antes da montagem, examine a canaleta, os rolamentos e os demais componentes do cilindro. Desgaste, deformação, corrosão ou danos na canaleta podem impedir a retenção correta.

Não reutilize um anel permanentemente deformado, aberto, trincado ou com sinais de desgaste. Um componente danificado pode se soltar durante a operação e comprometer o conjunto da suspensão.

Utilize ferramentas e procedimentos adequados para anéis espirais. Não force excessivamente nem dobre o componente durante a montagem.

Certifique-se de que todas as voltas do anel ficaram completamente encaixadas na canaleta, sem sobreposição incorreta ou partes projetadas para fora.

O cilindro da suspensão pode conter óleo e gás sob alta pressão. Qualquer desmontagem deve ser realizada somente depois da despressurização completa, seguindo rigorosamente os procedimentos técnicos da Caterpillar.

A instalação deve ser executada por profissional qualificado. Após a montagem, inspecione a retenção e todo o conjunto antes de liberar o equipamento para operação.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
