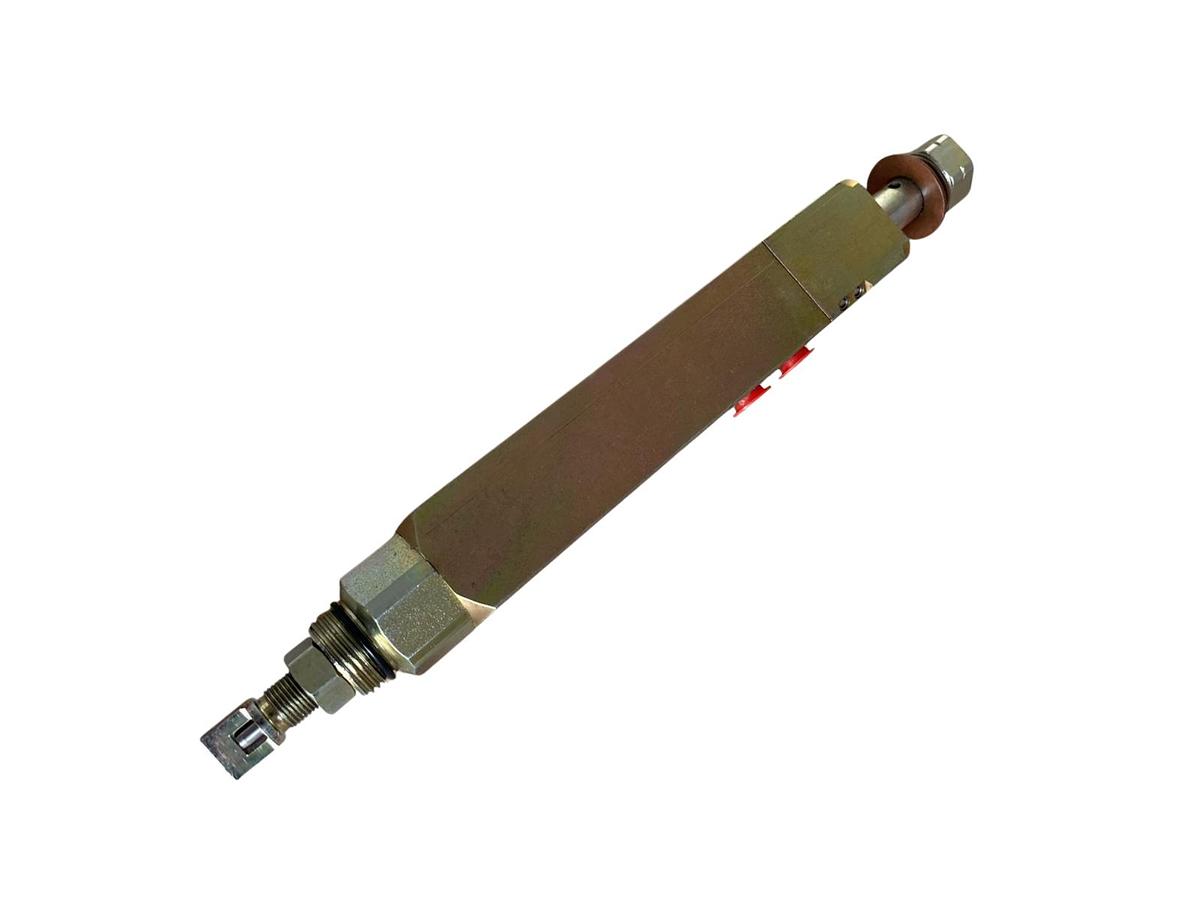

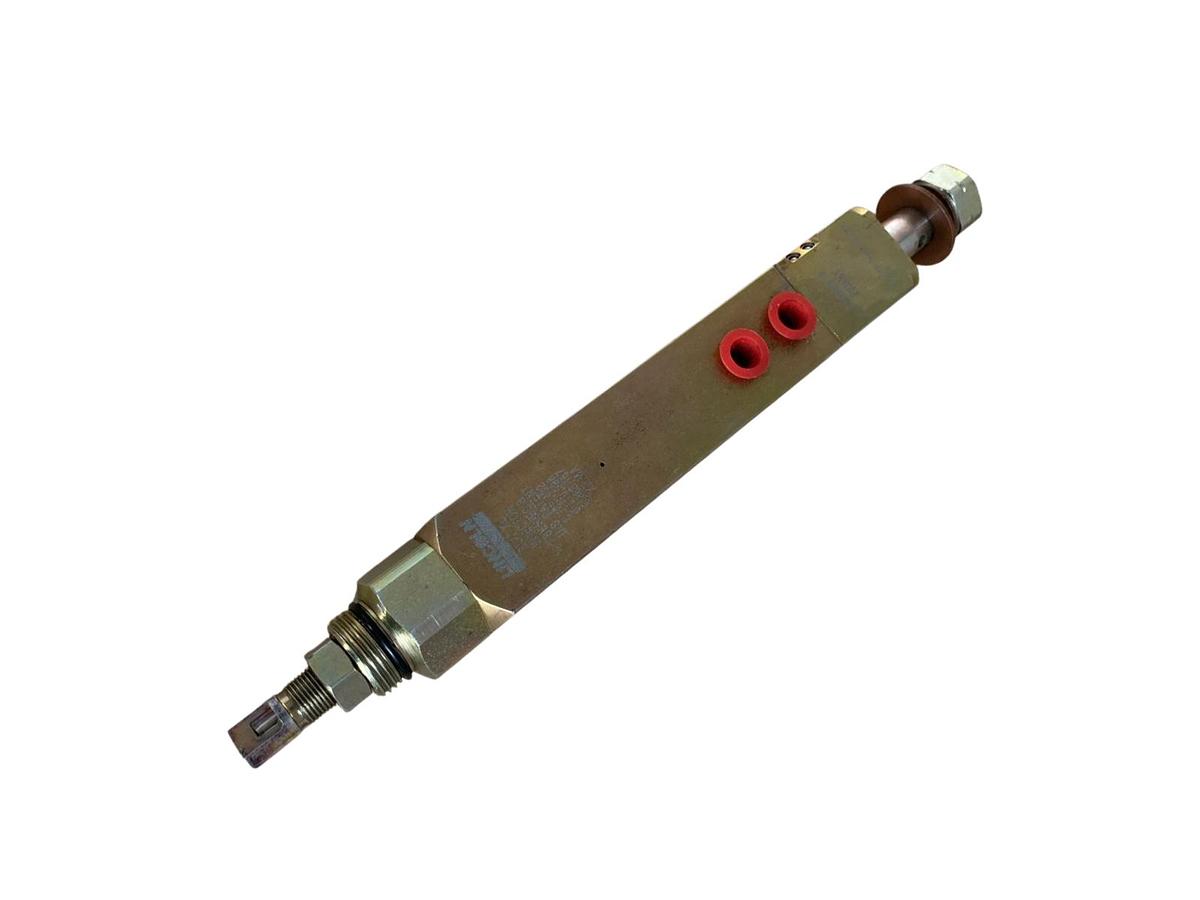

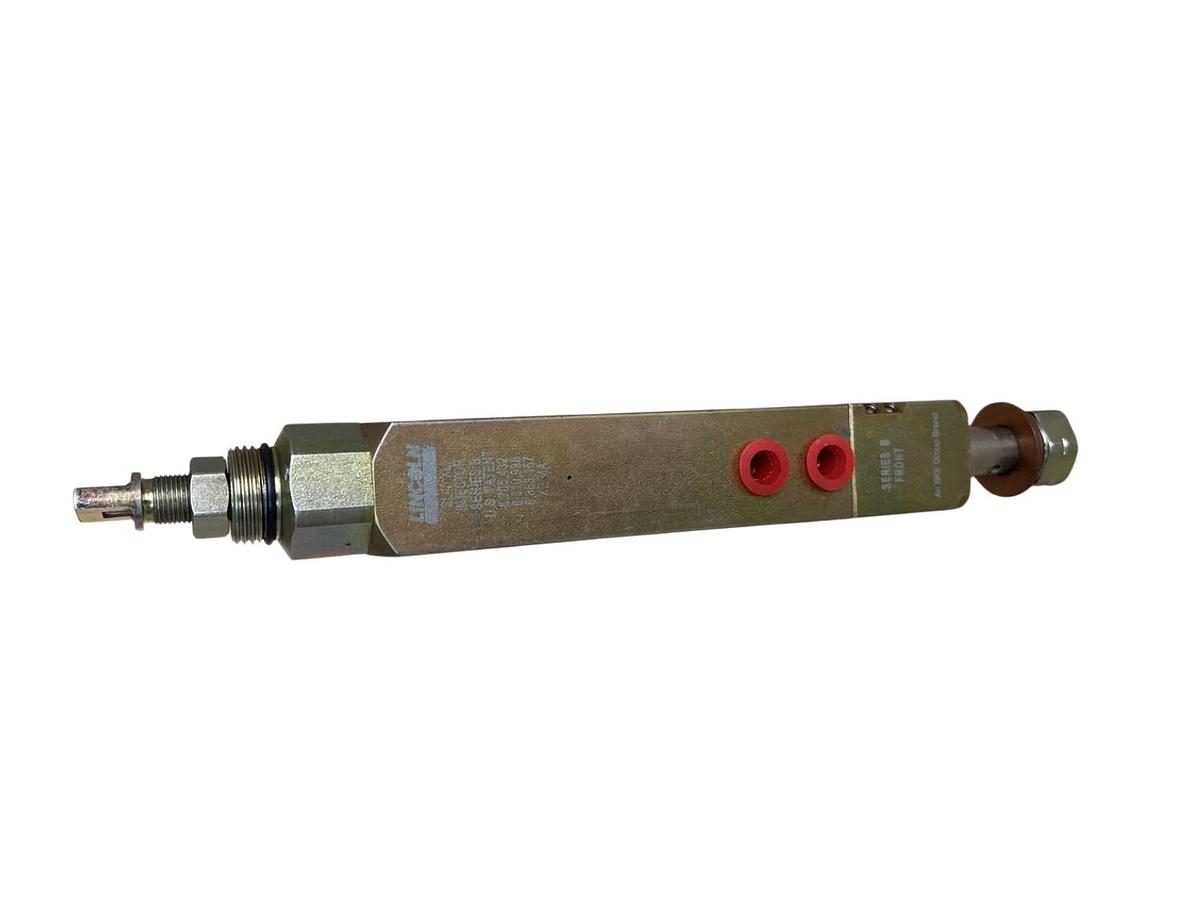

Dispositivo Medição Dosador Lincoln SL-V XL

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Componente para sistema de lubrificação centralizada

Marca/Fabricante: Lincoln / SKF

Série: SL-V XL

Código da peça: Não informado

Valor referente: 1 unidade

O Dispositivo Dosador Lincoln SL-V XL é um injetor de alta capacidade utilizado em sistemas automáticos de lubrificação centralizada de linha única.

Embora também seja chamado de dispositivo de medição, sua denominação técnica mais adequada é dispositivo dosador de lubrificante ou injetor de graxa, pois sua função é controlar e fornecer uma quantidade previamente ajustada de lubrificante a cada ciclo de funcionamento.

A série SL-V XL foi desenvolvida para aplicações que necessitam de volumes elevados de lubrificação. Um único injetor pode fornecer mais de três vezes a capacidade de um modelo SL-V padrão, permitindo reduzir a quantidade de componentes e conexões necessários no sistema.

O equipamento trabalha com pressurização da linha principal para realizar a dosagem e, após a despressurização, retorna à posição inicial para o próximo ciclo.

Possui indicador visual de funcionamento protegido por uma tampa transparente de policarbonato. Essa configuração permite verificar a movimentação do pino indicador e acompanhar o funcionamento do injetor sem desmontar o componente.

Também conta com indicador visual de desvio, destinado a sinalizar possíveis falhas internas de vedação e facilitar a identificação de necessidades de manutenção.

APLICAÇÕES COMPATÍVEIS COM A SÉRIE SL-V XL:

Sistemas de Lubrificação Centralizada: Sistemas automáticos de linha única para graxa.

Equipamentos de Mineração: Escavadeiras, carregadeiras, caminhões fora de estrada, britadores, transportadores e equipamentos de beneficiamento.

Máquinas de Construção: Equipamentos pesados que possuem diversos pontos de lubrificação.

Indústria: Prensas, laminadores, máquinas de processamento e linhas de produção.

Siderurgia: Equipamentos submetidos a cargas elevadas, calor, poeira e funcionamento contínuo.

Fábricas de Cimento: Moinhos, britadores, fornos, correias transportadoras e equipamentos auxiliares.

Equipamentos Móveis e Estacionários: Aplicações compatíveis com sistemas Lincoln Centro-Matic e configurações equivalentes.

A compatibilidade deve ser confirmada pelo código completo do injetor, volume necessário por ciclo, tipo de lubrificante, pressão do sistema e configuração do bloco coletor.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Dispositivo dosador de lubrificante

Denominação original: Metering Device / High-Output Injector

Marca/Fabricante: Lincoln / SKF

Série: SL-V XL

Sistema: Lubrificação automática centralizada de linha única

Lubrificante indicado: Graxa compatível com a configuração e as condições operacionais do sistema

Dosagem mínima por ciclo: 0,25 cm³

Dosagem máxima por ciclo: 5,00 cm³

Faixa em polegadas cúbicas: De 0,015 a 0,305 pol³ por ciclo

Pressão mínima de operação: 128 bar / 1.850 psi

Pressão típica de operação: 172 bar / 2.500 psi

Pressão máxima de operação: 413 bar / 6.000 psi

Pressão de alívio da linha: 69 bar / 1.000 psi

Material principal: Aço carbono

Conexão de entrada do coletor: 3/8" NPTF

Conexão de saída do injetor: 1/8" NPTF

Montagem: Em bloco coletor ou manifold compatível

Regulagem: Volume ajustável por ciclo

Indicador de funcionamento: Pino indicador visual

Proteção do indicador: Tampa transparente de policarbonato resistente aos raios ultravioleta, vedada por anel O-ring

Indicador de falha interna: Sistema visual de desvio ou bypass

Compatibilidade de montagem: Pode ser instalado em coletores destinados aos injetores Lincoln SL-1 e SL-V, conforme configuração

Aplicação principal: Distribuição controlada de graxa aos pontos de lubrificação

Função: Dosar e fornecer uma quantidade determinada de lubrificante durante cada ciclo do sistema

ANTES DE COMPRAR

Confirme o código completo gravado no dispositivo ou indicado na embalagem. A série SL-V XL possui diferentes configurações de montagem e fornecimento.

Verifique se a faixa de dosagem entre 0,25 e 5,00 cm³ por ciclo atende à quantidade necessária para o ponto de lubrificação.

Confirme a pressão fornecida pela bomba, a pressão de alívio da linha, o tipo de graxa e as medidas das conexões.

Não selecione o dispositivo apenas pela aparência externa. Injetores semelhantes podem apresentar capacidades, conexões e pressões de funcionamento diferentes.

Antes da instalação, limpe completamente as linhas, o bloco coletor e as conexões. A entrada de sujeira ou partículas pode obstruir o injetor e comprometer a dosagem.

Após a montagem, ajuste o volume de lubrificante conforme a necessidade do mancal ou componente atendido. Lubrificação insuficiente pode causar desgaste e superaquecimento, enquanto o excesso pode danificar vedações ou provocar desperdício.

Durante o teste, acompanhe a movimentação do pino indicador e verifique se o sistema completa corretamente os ciclos de pressurização e alívio.

A instalação, regulagem e manutenção devem ser realizadas por profissional qualificado, seguindo os procedimentos técnicos do sistema Lincoln/SKF.
