Transmissor Nível Endress+Hauser M FMP40

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Endress+Hauser

Marca/Fabricante: Endress+Hauser

Código da peça: FMP40-AAA3CNJD213A

Valor referente: 1 unidade

O Transmissor de Nível Endress+Hauser Levelflex M FMP40 é um instrumento original desenvolvido para realizar a medição contínua de nível em tanques, reservatórios e vasos de processo.

Seu funcionamento utiliza radar de onda guiada pelo princípio TDR, no qual pulsos de alta frequência são conduzidos pela sonda e refletidos pela superfície do produto. O equipamento analisa o tempo de retorno do sinal e o converte em uma indicação de nível.

Conforme a estrutura oficial do código FMP40-AAA3CNJD213A, esta configuração possui sonda flexível de cabo com 4 mm de diâmetro. Portanto, apesar da identificação comercial como “tipo haste”, o código informado corresponde tecnicamente a uma sonda de cabo, e não a uma haste rígida.

O modelo apresenta conexão de processo com rosca ANSI NPT de 3/4", comunicação PROFIBUS PA, indicador local de quatro linhas e invólucro em aço inoxidável 316L com entrada elétrica NPT de 1/2".

O Levelflex M FMP40 pode ser empregado na medição contínua de líquidos e determinados sólidos a granel, dependendo das características do produto, do comprimento da sonda e das condições de instalação. A medição apresenta baixa influência de fatores como densidade, condutividade e variações da superfície do produto.

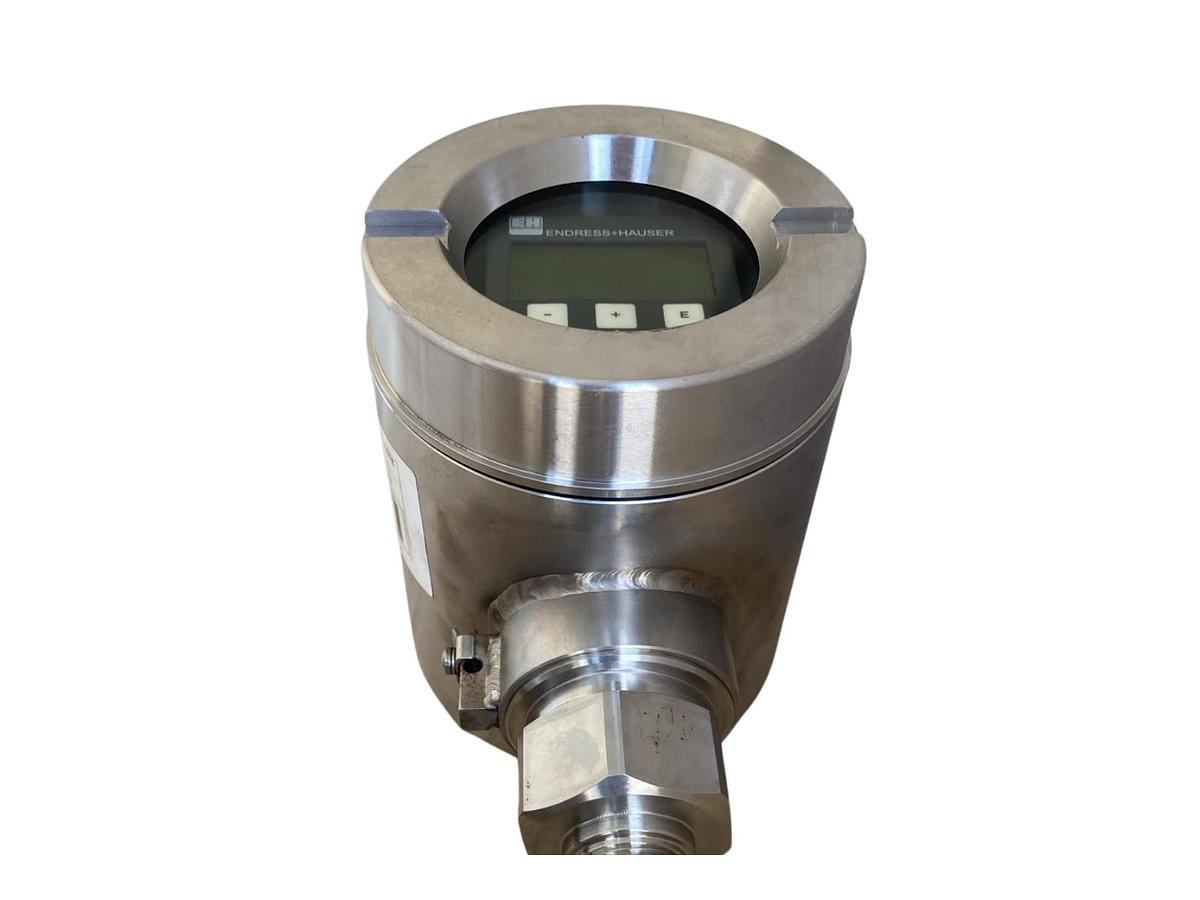

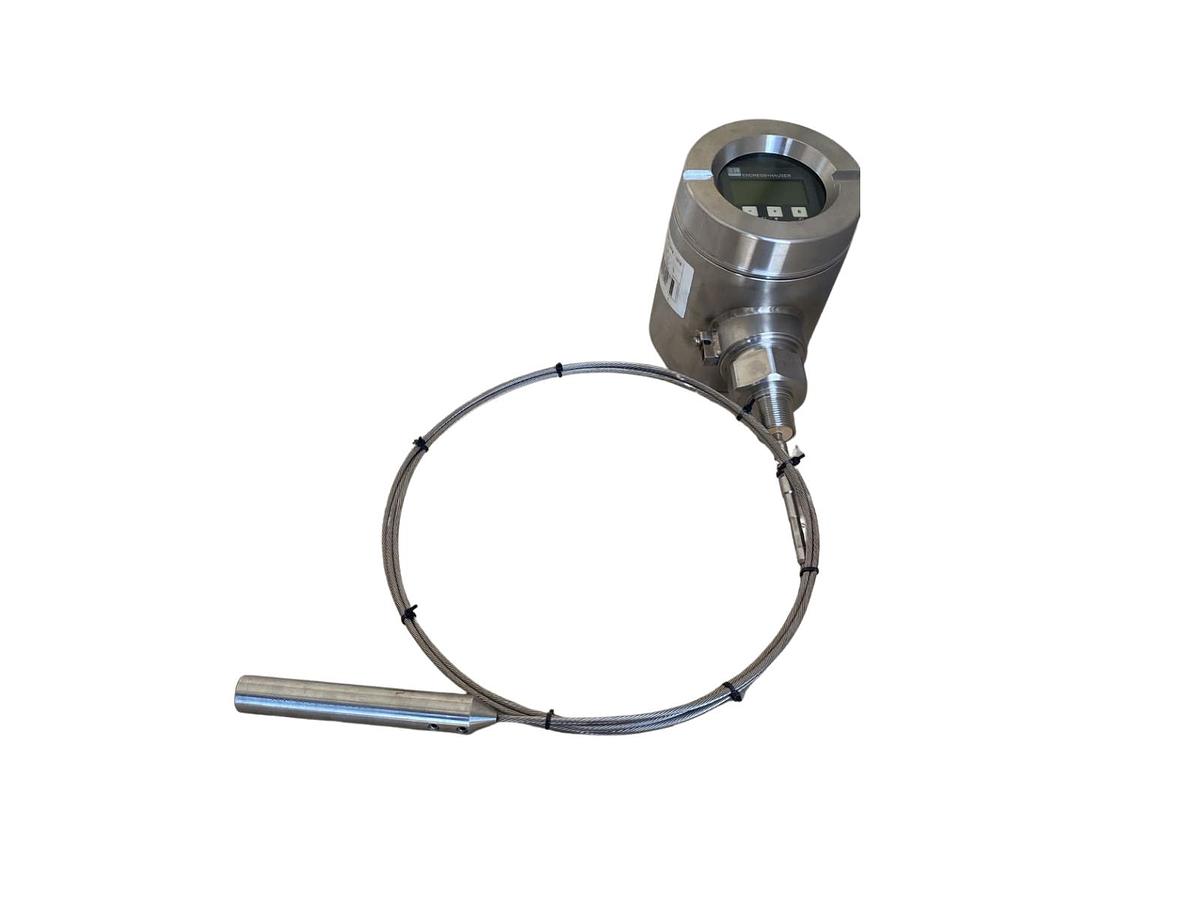

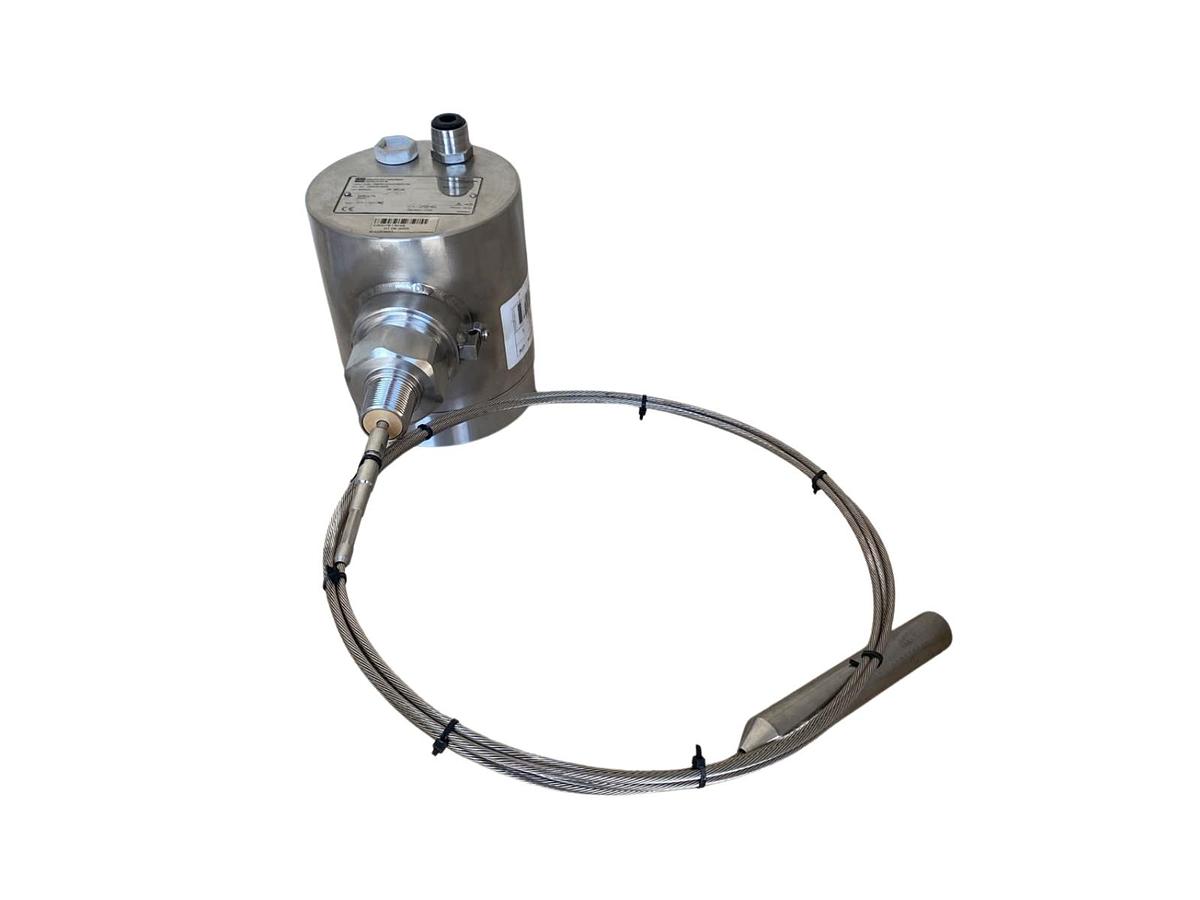

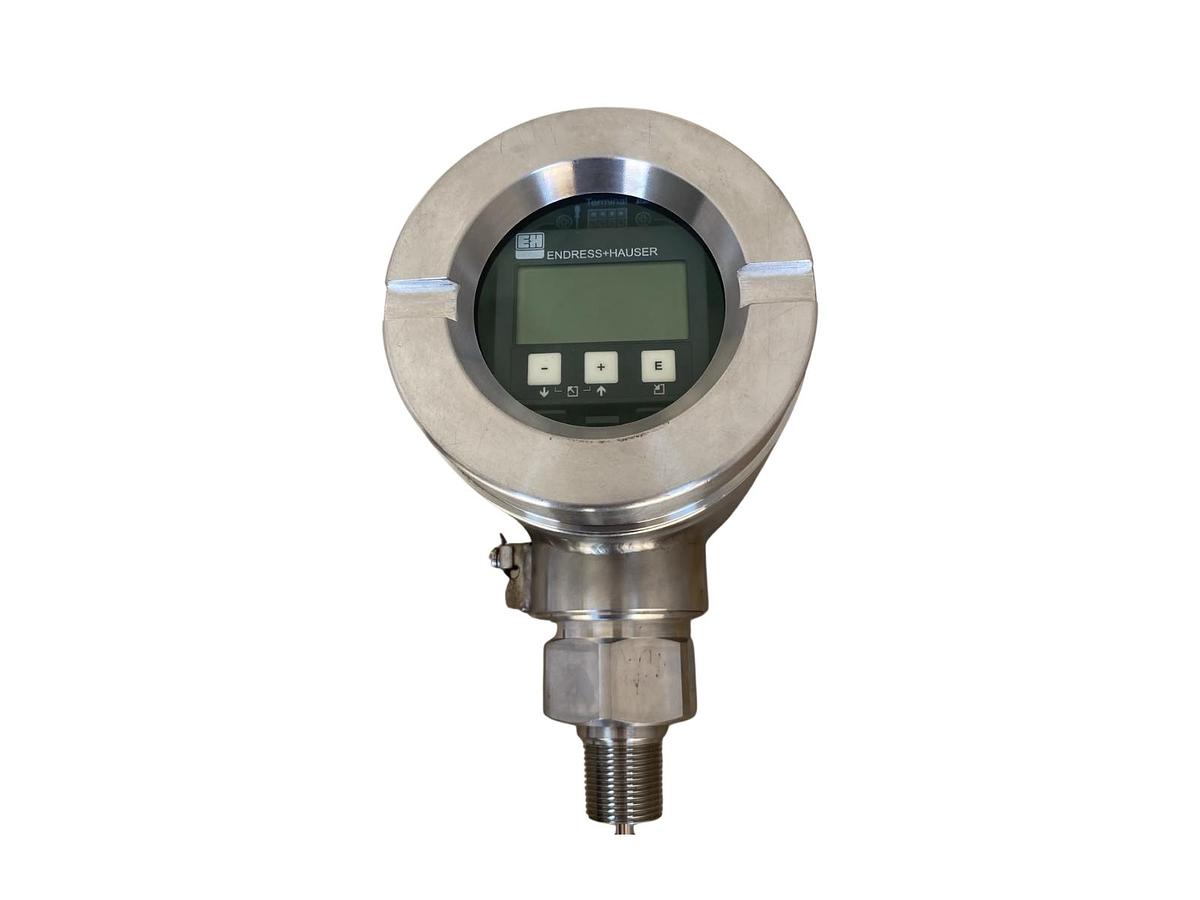

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA FMP40-AAA3CNJD213A:

Tanques e Reservatórios Industriais: Aplicação na medição contínua de nível de produtos compatíveis com o princípio de radar de onda guiada.

Vasos de Processo: Utilização em instalações que possuam conexão NPT de 3/4", comunicação PROFIBUS PA e condições de processo compatíveis.

Sistemas de Armazenamento de Líquidos: Aplicação principalmente em líquidos que apresentem características adequadas para medição por sonda flexível.

Silos e Reservatórios de Sólidos a Granel: Utilização condicionada às características do material, ao esforço aplicado sobre a sonda e ao comprimento instalado.

Redes de Automação PROFIBUS PA: Integração em sistemas de controle compatíveis com esse protocolo de comunicação.

A compatibilidade deve ser confirmada pelo código completo FMP40-AAA3CNJD213A, comprimento real da sonda, conexão de processo, protocolo de comunicação, propriedades do produto e condições do tanque.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Transmissor contínuo de nível por radar de onda guiada

Denominação original: Levelflex M Guided Level Radar

Marca/Fabricante: Endress+Hauser

Modelo: Levelflex M FMP40

Código completo: FMP40-AAA3CNJD213A

Referência informada: 30959

Número de série: C5007E1504E

Princípio de medição: Radar de onda guiada – TDR

Configuração da sonda: Flexível, tipo cabo

Diâmetro da sonda: 4 mm

Material indicado da sonda: Aço inoxidável 316

Comprimento da sonda: Deve ser confirmado pela medição física ou documentação vinculada ao número de série

Material do O-ring: EPDM

Faixa de temperatura associada ao O-ring EPDM: -40 °C a +120 °C

Conexão de processo: Rosca ANSI NPT de 3/4"

Material da conexão de processo: Aço inoxidável 316L

Alimentação e comunicação: Dois fios, PROFIBUS PA

Operação local: Display VU331 de quatro linhas

Visualização: Indicação local e apresentação da curva de envelope

Tipo de montagem: Compacta, versão básica

Invólucro: F23 em aço inoxidável 316L

Grau de proteção do invólucro: IP68, conforme configuração do fabricante

Entrada elétrica: Rosca NPT de 1/2"

Versão adicional: Configuração básica

Área de aplicação: Área não classificada, conforme identificação “A” do código informado

Pressão de processo da família FMP40: De -1 a 40 bar, condicionada à conexão e à configuração instalada

Aplicação principal: Medição contínua de nível em processos industriais

Função: Medir a distância até a superfície do produto e converter o resultado em informação contínua de nível para o sistema de automação.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente FMP40-AAA3CNJD213A e confirme o número de série C5007E1504E.

A configuração indicada pelo código possui sonda flexível de cabo com 4 mm. Não compre considerando apenas a descrição “tipo haste”, pois as versões com haste rígida utilizam outras configurações no código do fabricante.

Confirme o comprimento efetivo da sonda, pois essa medida não está representada diretamente na sequência alfanumérica fornecida e interfere na faixa útil de medição.

Verifique se o processo utiliza conexão NPT de 3/4", comunicação PROFIBUS PA e entrada elétrica NPT de 1/2".

Confirme a compatibilidade química do EPDM e do aço inoxidável com o produto armazenado, além da pressão, temperatura, constante dielétrica e características internas do tanque.

A instalação, parametrização e ligação elétrica devem ser realizadas por um profissional qualificado, seguindo as orientações da Endress+Hauser. O circuito deve estar desenergizado e o processo em condição segura antes da montagem.
