Manômetro Industrial IOPE 70075

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original IOPE – Fabricada no Brasil

Marca/Fabricante: IOPE Instrumentos de Precisão Ltda.

Código: 70075

Valor referente: 1 unidade

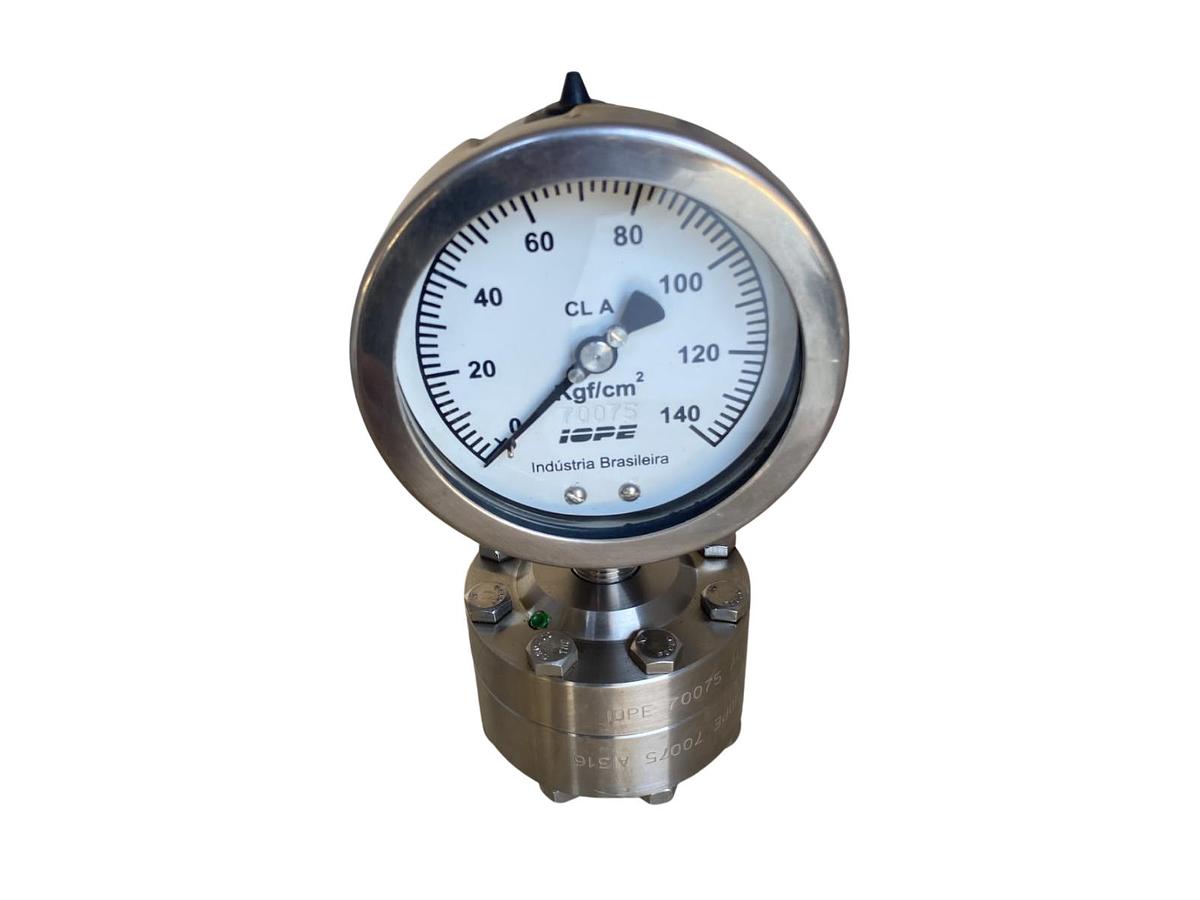

O Manômetro Industrial IOPE 70075 é uma peça original de fabricação brasileira, desenvolvida para medir pressões entre 0 e 140 kgf/cm². O conjunto possui selo separador de diafragma instalado entre o instrumento e a conexão do processo.

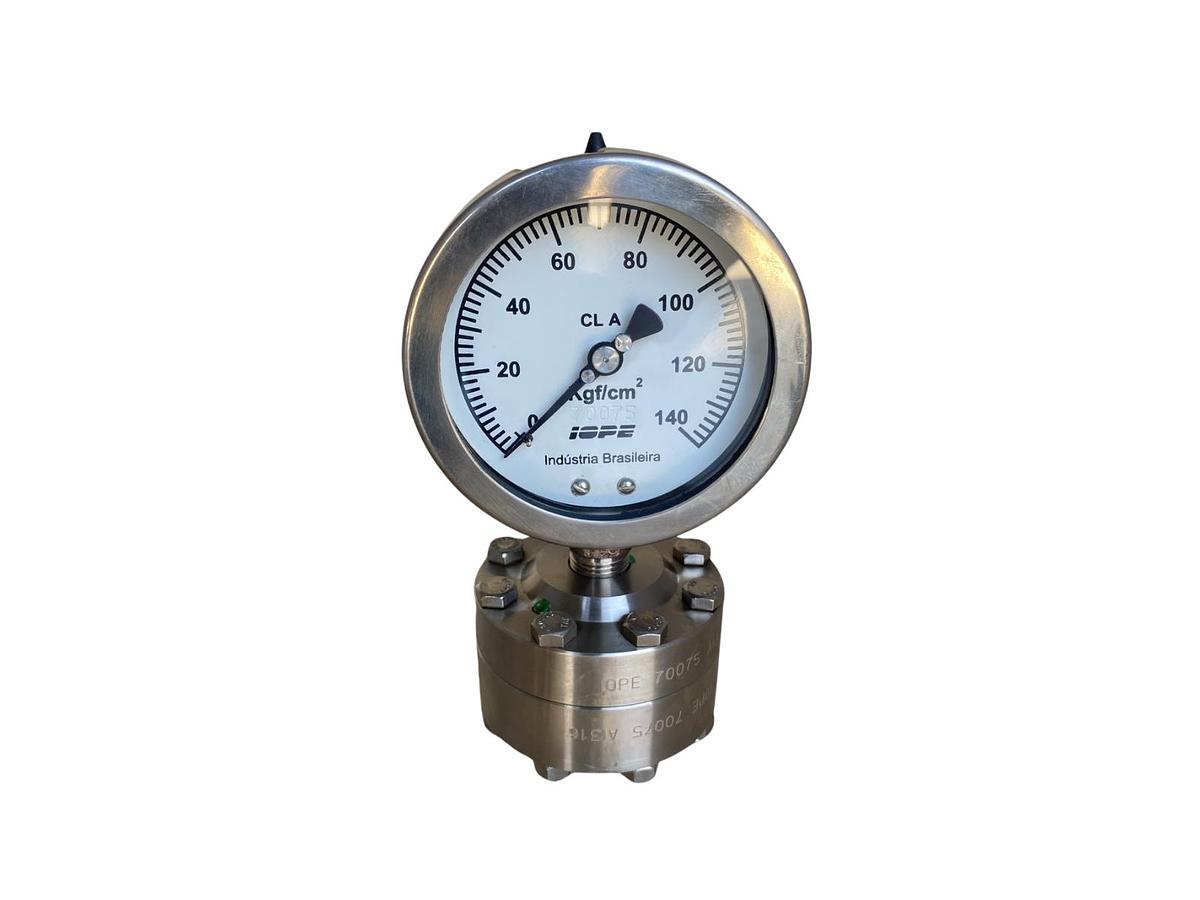

O manômetro utiliza mostrador analógico com ponteiro, permitindo o acompanhamento local e direto da pressão. Sua escala principal está graduada em kgf/cm² e apresenta valor máximo de 140 kgf/cm², equivalente aproximadamente a 137,3 bar ou 1.991 psi.

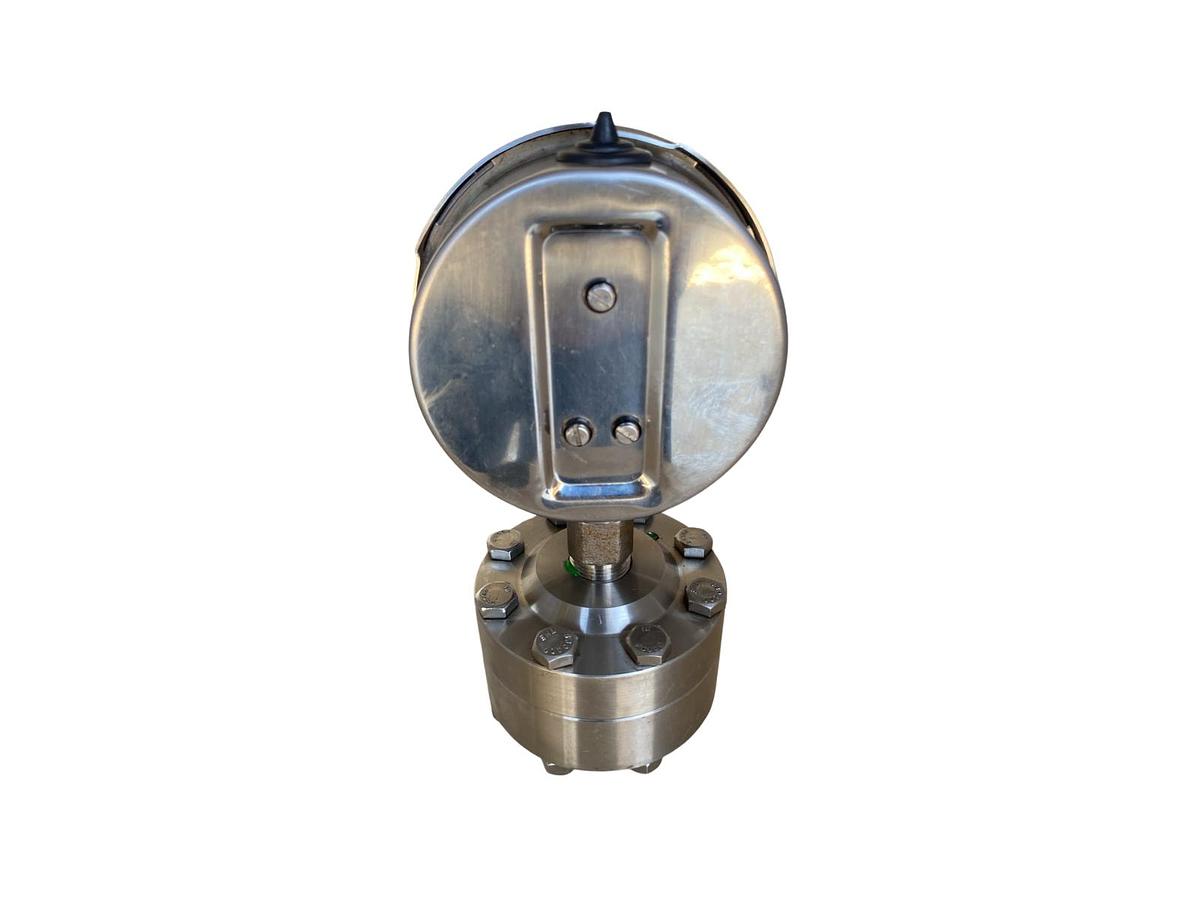

O conjunto inferior não funciona apenas como adaptador. Sua construção aparafusada e a separação física entre o manômetro e a conexão caracterizam um selo de diafragma, cuja função é impedir que o fluido do processo entre diretamente no elemento sensor do instrumento.

A pressão exercida pelo processo deforma o diafragma. Essa força é transmitida ao manômetro por meio de um fluido interno de enchimento, permitindo a medição sem contato direto entre o mecanismo do instrumento e o produto monitorado.

Essa configuração é especialmente indicada para fluidos corrosivos, viscosos, pegajosos, cristalizáveis, com partículas ou sujeitos a solidificação. O selo também pode contribuir para reduzir problemas de corrosão, congelamento e obstrução do elemento sensor.

A construção predominantemente em aço inoxidável proporciona resistência para aplicações industriais. Entretanto, a liga específica do diafragma, das partes molhadas e do corpo inferior deve ser confirmada antes da utilização com fluidos corrosivos.

O mostrador apresenta a identificação Classe A.

As fotos do anúncio são reais da peça.

Atenção: Não desmonte o manômetro do selo separador. A abertura do conjunto pode provocar perda do fluido de enchimento, entrada de ar e alteração da calibração, tornando necessária a remontagem e aferição por empresa especializada.

MODELOS COMPATÍVEIS PARA O MANÔMETRO IOPE 70075:

Indústrias Químicas e Petroquímicas: Monitoramento de pressão em processos com fluidos agressivos ou corrosivos compatíveis com os materiais do diafragma.

Sistemas com Fluidos Viscosos: Aplicações com produtos que poderiam obstruir uma conexão convencional de manômetro.

Processos com Fluidos Cristalizáveis: Instalações nas quais o selo seja necessário para evitar o contato do produto com o elemento sensor.

Indústrias Alimentícias e Farmacêuticas: Somente quando os materiais, a conexão e a construção do selo forem adequados aos requisitos sanitários da instalação.

Sistemas Hidráulicos Industriais: Monitoramento de pressões de até 140 kgf/cm² em circuitos compatíveis com o conjunto.

Linhas de Processo: Tubulações, tanques, reatores, bombas e equipamentos com conexão e condições operacionais compatíveis.

A compatibilidade deve ser confirmada pela faixa de pressão, conexão de processo, material do diafragma, fluido de enchimento, temperatura, fluido monitorado e requisitos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Manômetro industrial com selo separador

Marca/Fabricante: IOPE Instrumentos de Precisão Ltda.

Código visível: 70075

Sistema de indicação: Analógico com ponteiro

Princípio do manômetro: Mecânico

Elemento de isolamento: Diafragma

Faixa de medição: 0 a 140 kgf/cm²

Pressão máxima indicada: 140 kgf/cm²

Conversão aproximada: 0 a 137,3 bar

Conversão aproximada: 0 a 1.991 psi

Classe indicada no mostrador: Classe A

Posição da conexão: Inferior

Tipo de conexão: Conexão de processo protegida por tampa

Proteção da conexão durante o armazenamento: Tampa plástica azul

Montagem entre manômetro e selo: Conjunto acoplado

Aplicação: Medição de pressão sem contato direto do fluido com o mecanismo do manômetro

Função: Medir pressões de até 140 kgf/cm², isolando o elemento sensor dos fluidos presentes no processo.

ANTES DE COMPRAR

Verifique a compatibilidade pelo código 70075, faixa de 0 a 140 kgf/cm², classe indicada, medida e padrão da conexão e dimensões do conjunto.

Confirme o material do diafragma e das partes molhadas, o fluido interno de enchimento, a temperatura do processo e a compatibilidade química com o produto monitorado.

A aparência em aço inoxidável não garante que todas as partes em contato com o processo sejam fabricadas na mesma liga.

Não retire a tampa azul antes da instalação e mantenha a conexão protegida contra sujeira e impactos. Não pressione, perfure ou danifique a superfície do diafragma.

A instalação e a retirada devem ser realizadas com o sistema completamente despressurizado. Utilize o ponto de aperto apropriado e não aplique torque pela caixa do manômetro.
