Indicador Temperatura Óleo VDO 310 030 007

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original VDO

Marca: VDO

Código da peça: 310 030 007

Valor referente: 1 unidade

O Indicador de Temperatura do Óleo VDO 310 030 007 é uma peça original desenvolvida para monitorar a temperatura do óleo em veículos, máquinas, motores e equipamentos com sistema elétrico e sensor compatíveis.

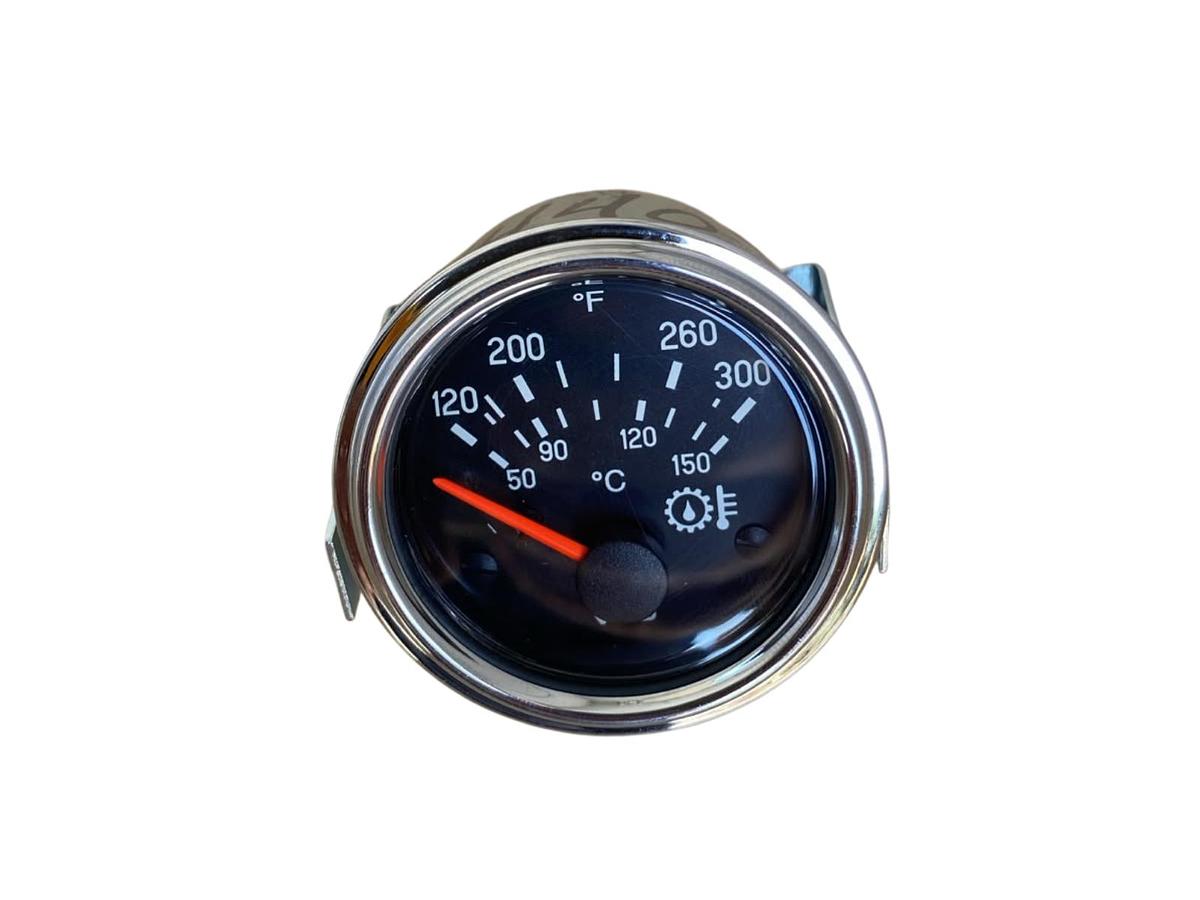

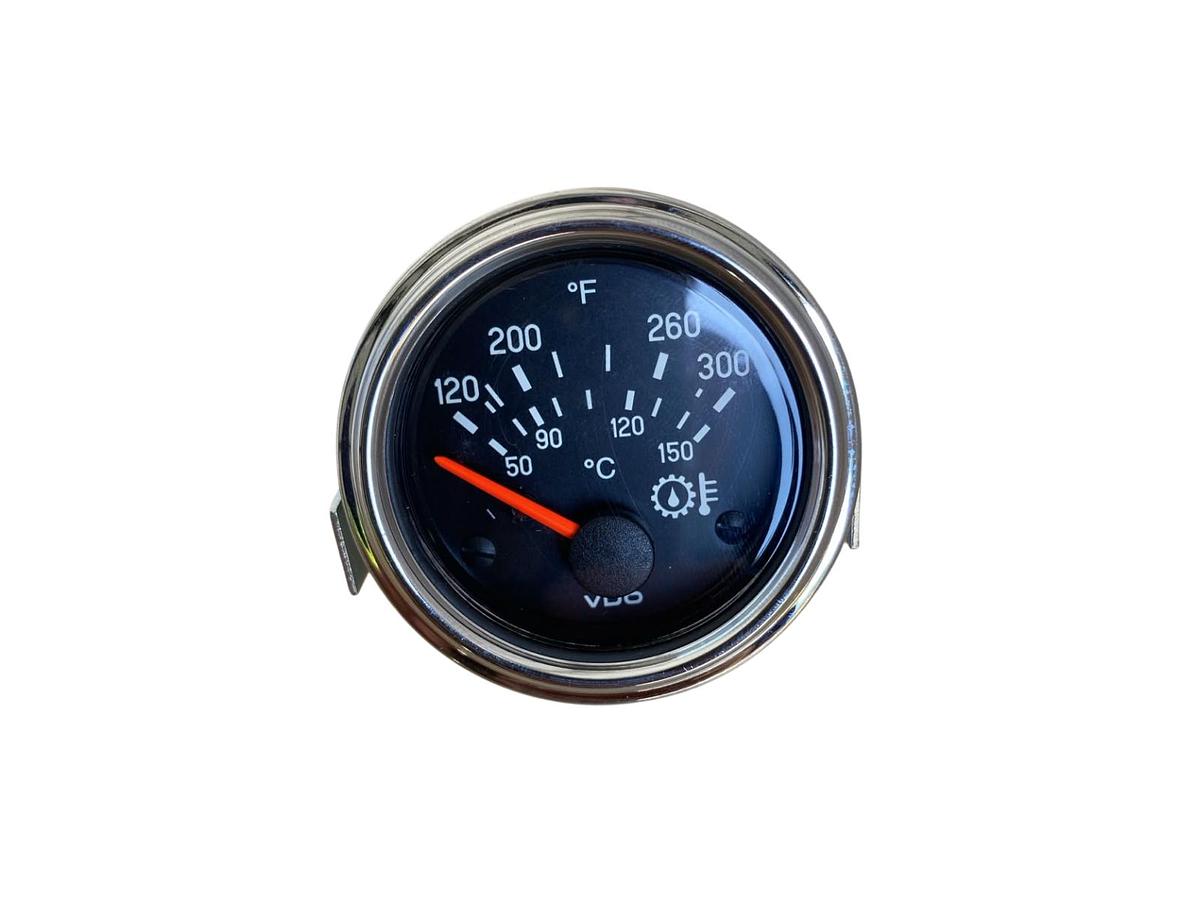

O instrumento apresenta escala dupla, graduada de 50 a 150 °C e de 120 a 300 °F. O mostrador analógico permite acompanhar visualmente o aquecimento do óleo, auxiliando na identificação de temperaturas excessivas e de possíveis anormalidades no sistema.

Seu funcionamento depende de um sensor resistivo VDO do tipo NTC. Conforme a temperatura aumenta, a resistência elétrica do sensor diminui, e o indicador converte essa variação no deslocamento correspondente do ponteiro.

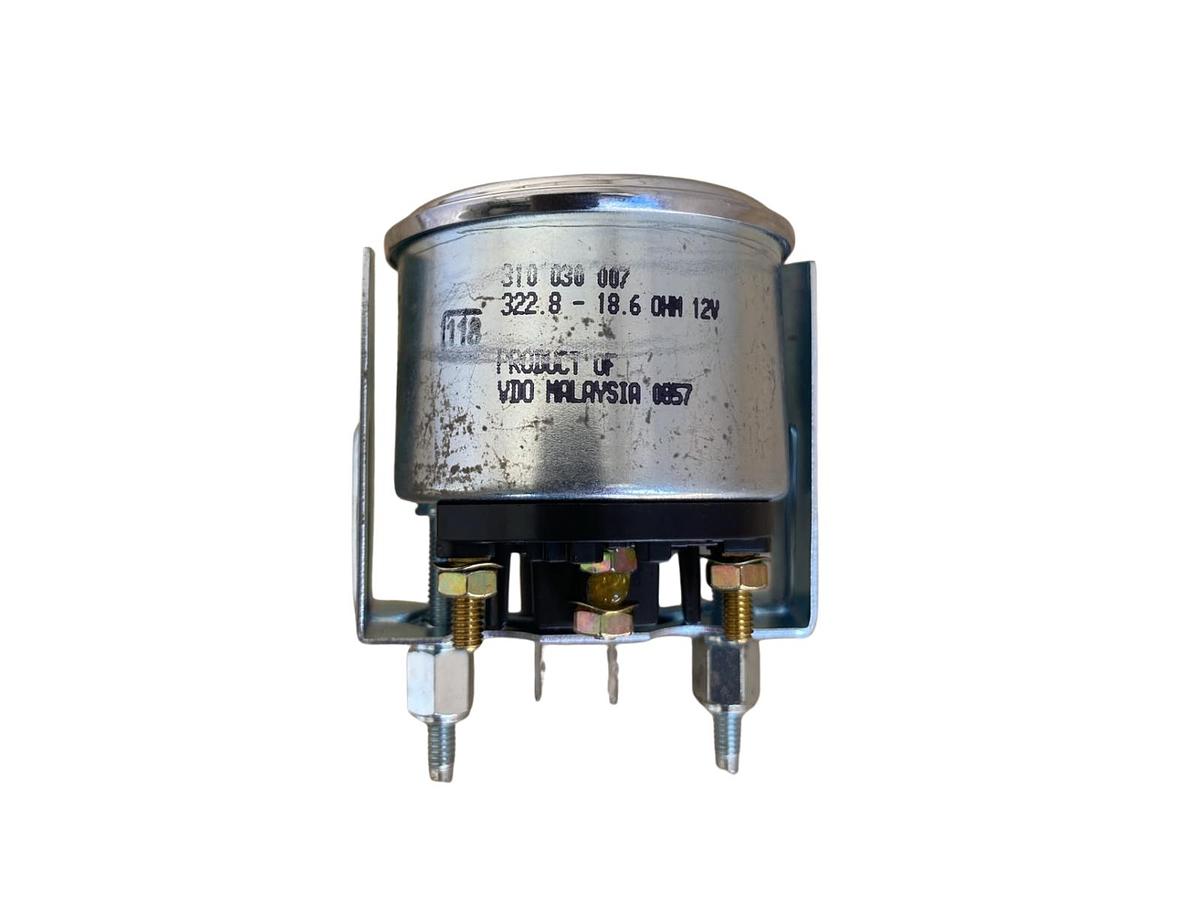

A curva elétrica utilizada apresenta faixa aproximada entre 322,8 Ω e 18,6 Ω. Para uma indicação correta, o sensor precisa possuir a mesma curva de resistência e a mesma faixa térmica de 300 °F/150 °C.

O instrumento trabalha com alimentação nominal de 12 V e possui diâmetro padrão de 52 mm, equivalente a 2 1/16 de polegada. Essa medida é amplamente utilizada em painéis automotivos, marítimos e industriais.

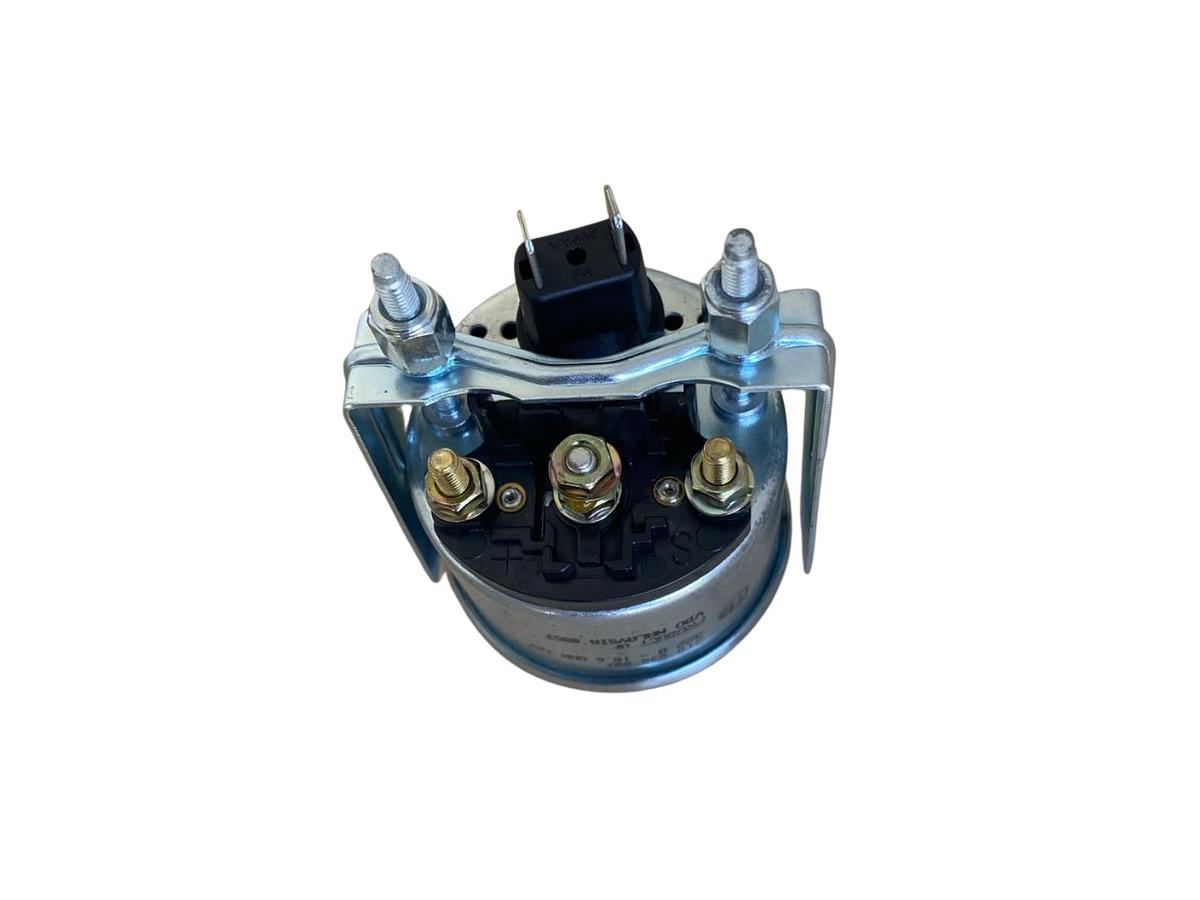

Sua carcaça é fabricada em aço zincado, proporcionando resistência estrutural e proteção superficial. A conexão elétrica é realizada por terminais roscados M4, conforme a configuração informada.

As características da escala e do sensor correspondem às especificações utilizadas pela VDO em instrumentos de temperatura de óleo de 300 °F/150 °C. Uma referência atual com a mesma faixa e curva elétrica pode ser consultada na documentação de instrumentos VDO.

As fotos do anúncio são reais da peça.

Atenção: O indicador e o sensor formam um conjunto calibrado. A utilização de um sensor com curva de resistência diferente pode provocar leituras incorretas, mesmo que a rosca e a aparência sejam compatíveis.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 310 030 007:

Veículos e Máquinas com Sistema de 12 V: Aplicações que utilizem indicador VDO de 52 mm e sensor com sinal de 322,8 a 18,6 Ω.

Motores Diesel e a Gasolina: Monitoramento da temperatura do óleo lubrificante em sistemas preparados para sensor VDO compatível.

Máquinas Agrícolas e Industriais: Painéis que utilizem instrumento analógico de 52 mm, alimentação de 12 V e escala de até 150 °C.

Equipamentos Marítimos: Embarcações com sistema elétrico de 12 V e sensor VDO de temperatura correspondente.

Painéis Universais: Instalações personalizadas que disponham do recorte, da ligação elétrica e do sensor adequados.

Sistemas de Transmissão e Redutores: Monitoramento da temperatura do óleo ou fluido em aplicações tecnicamente compatíveis com a faixa e a curva resistiva.

A compatibilidade deve ser confirmada pelo código, tensão, diâmetro, curva do sensor, escala, terminais e esquema elétrico. A aplicação não pode ser determinada somente pelo modelo do veículo ou equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Indicador analógico de temperatura do óleo

Marca: VDO

Código da peça: 310 030 007

Grandeza indicada: Temperatura

Aplicação principal: Temperatura do óleo

Tipo de entrada: Analógica resistiva

Faixa em graus Celsius: 50 a 150 °C

Faixa em graus Fahrenheit: 120 a 300 °F

Tipo de escala: Dupla – °C e °F

Sinal resistivo do sensor: 322,8 a 18,6 Ω

Tipo de sensor compatível: Sensor VDO NTC para 300 °F/150 °C

Tensão nominal: 12 VCC

Diâmetro nominal: 52 mm

Diâmetro em polegadas: 2 1/16"

Tipo de conexão: Terminais roscados M4

Material da carcaça: Aço zincado

Sistema de indicação: Ponteiro analógico

Rosca do sensor: Depende do sensor utilizado e não é determinada pelo código do indicador

Cor do mostrador: Prata

Cor do ponteiro: Vermelha

Função: Receber o sinal resistivo do sensor e indicar a temperatura do óleo entre 50 e 150 °C ou entre 120 e 300 °F.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 310 030 007 e se o sistema elétrico do equipamento trabalha com 12 V.

Confirme a compatibilidade do sensor pela curva de 322,8 a 18,6 Ω e pela faixa de temperatura de 300 °F/150 °C. Um sensor VDO com outra faixa térmica pode utilizar uma curva elétrica diferente.

Compare também o diâmetro de 52 mm, a profundidade disponível no painel, a conexão M4 e o esquema elétrico da instalação.

Confirme se o sensor e o suporte de montagem acompanham o produto. Na ausência dessa informação, considere que o valor anunciado se refere somente ao indicador.

A instalação deve ser realizada com o sistema elétrico desenergizado e seguindo o diagrama correto. Ligações invertidas ou tensão incompatível podem danificar o instrumento.
