Indicador Vazão Flow-Mon USA FM0511-240

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Flow-Mon USA

Modelo: MV/M-1E00C2B2-1B2-S32/1.0

Série: FM / M

Número de referência: FM0511-240

Valor referente: 1 unidade

O Indicador de Vazão Flow-Mon USA FM0511-240 é uma peça original fabricada ou distribuída pela Sure Flow Products. Pertence à Série FM/M e foi desenvolvido para proporcionar indicação mecânica e contínua da vazão em tubulações industriais.

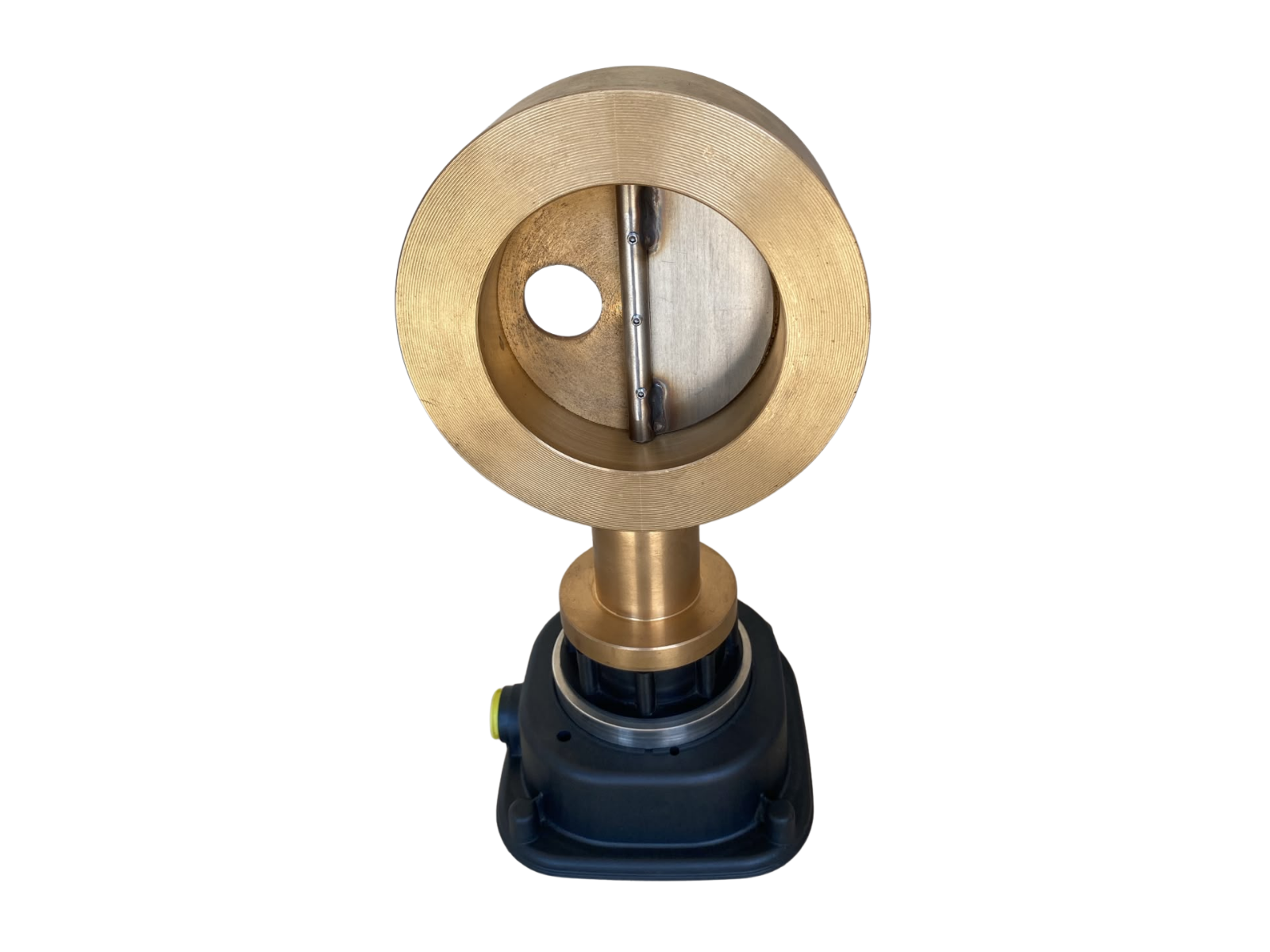

Seu funcionamento utiliza uma paleta interna mecanicamente ligada ao eixo do ponteiro. Quando o fluido entra no instrumento, desloca a paleta contra a força de uma mola, criando uma abertura variável. Quanto maior a vazão, maior é o deslocamento do mecanismo e o valor apresentado no mostrador.

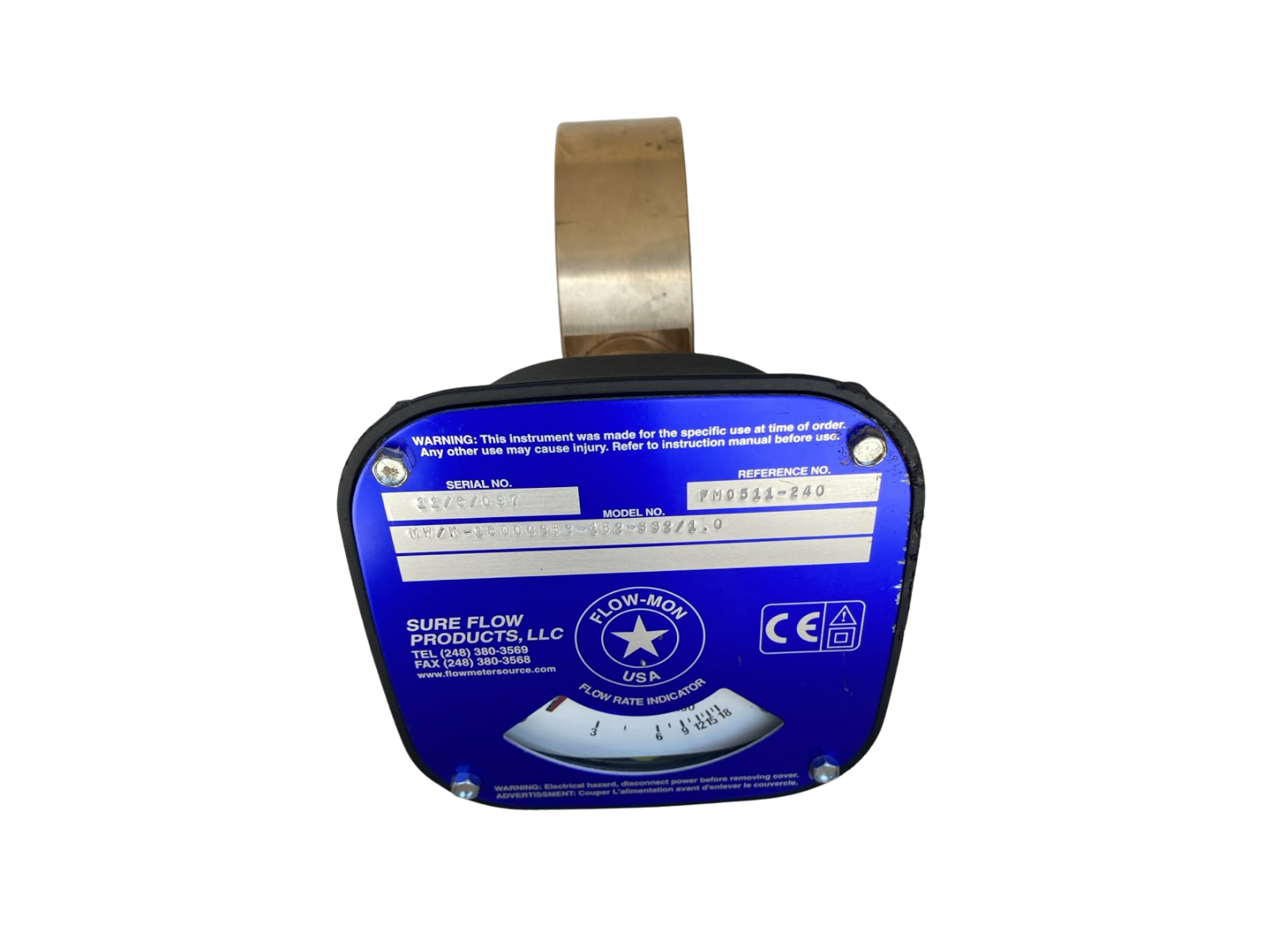

A escala visual está graduada de 0 a 18 e apresenta o fator LPM × 100. Portanto, cada unidade indicada corresponde a 100 litros por minuto, resultando em uma faixa total de medição entre 0 e 1.800 LPM.

Como exemplo:

Indicação 5: 500 LPM

Indicação 10: 1.000 LPM

Indicação 15: 1.500 LPM

Indicação 18: 1.800 LPM

O projeto mecânico com mola permite a instalação em diferentes orientações, sem exigir trechos retos de tubulação antes ou depois do instrumento. Essa característica reduz o espaço necessário para montagem e facilita sua utilização em instalações industriais compactas.

O equipamento apresenta construção modular, indicação direta e baixa perda de pressão. Segundo o catálogo da Série M, os instrumentos são calibrados individualmente conforme a unidade, o fluido e as condições operacionais especificadas pelo cliente.

A unidade apresenta marcação CE. Essa identificação indica que o equipamento foi declarado conforme os requisitos europeus aplicáveis à sua categoria quando colocado no mercado.

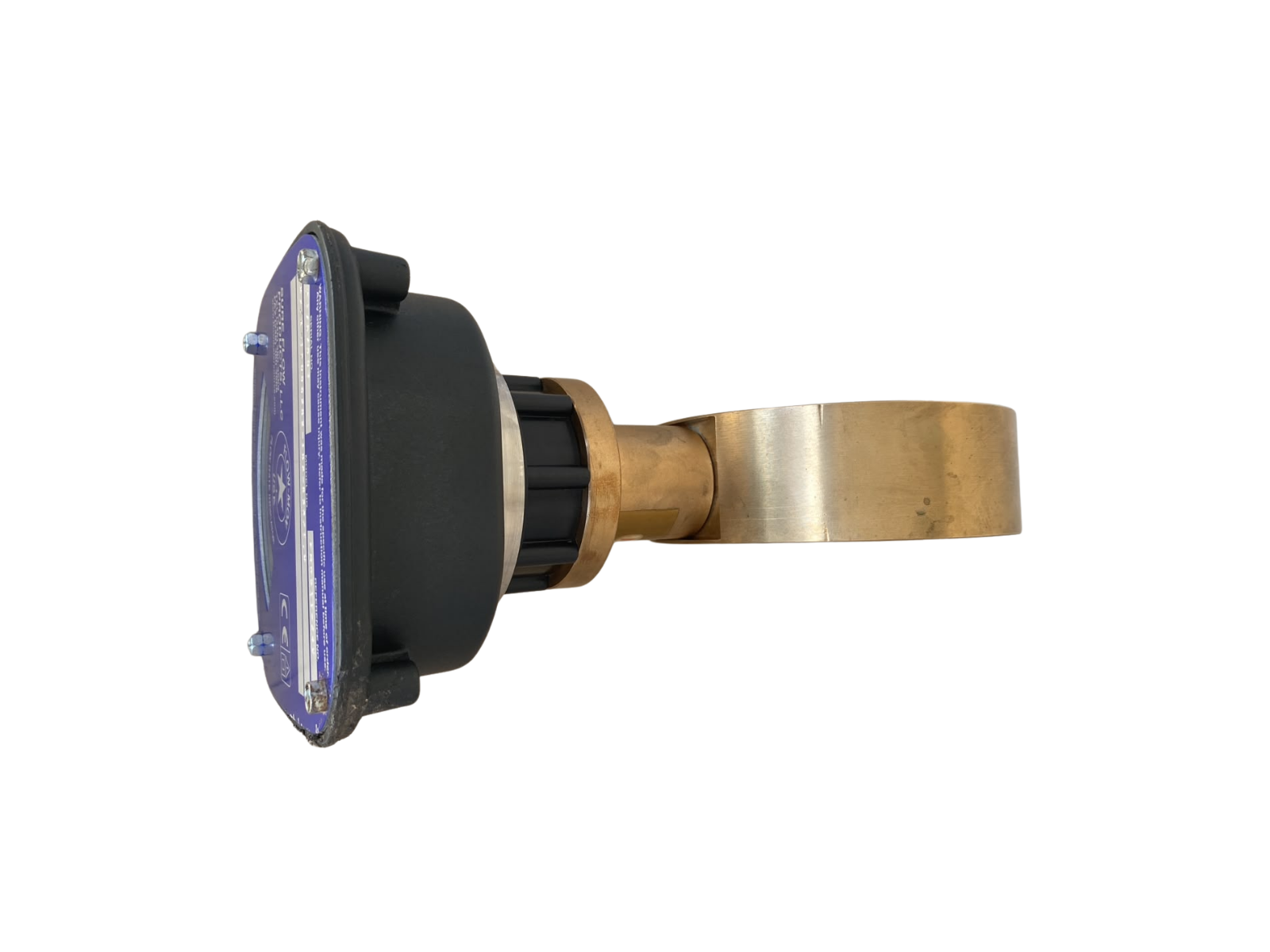

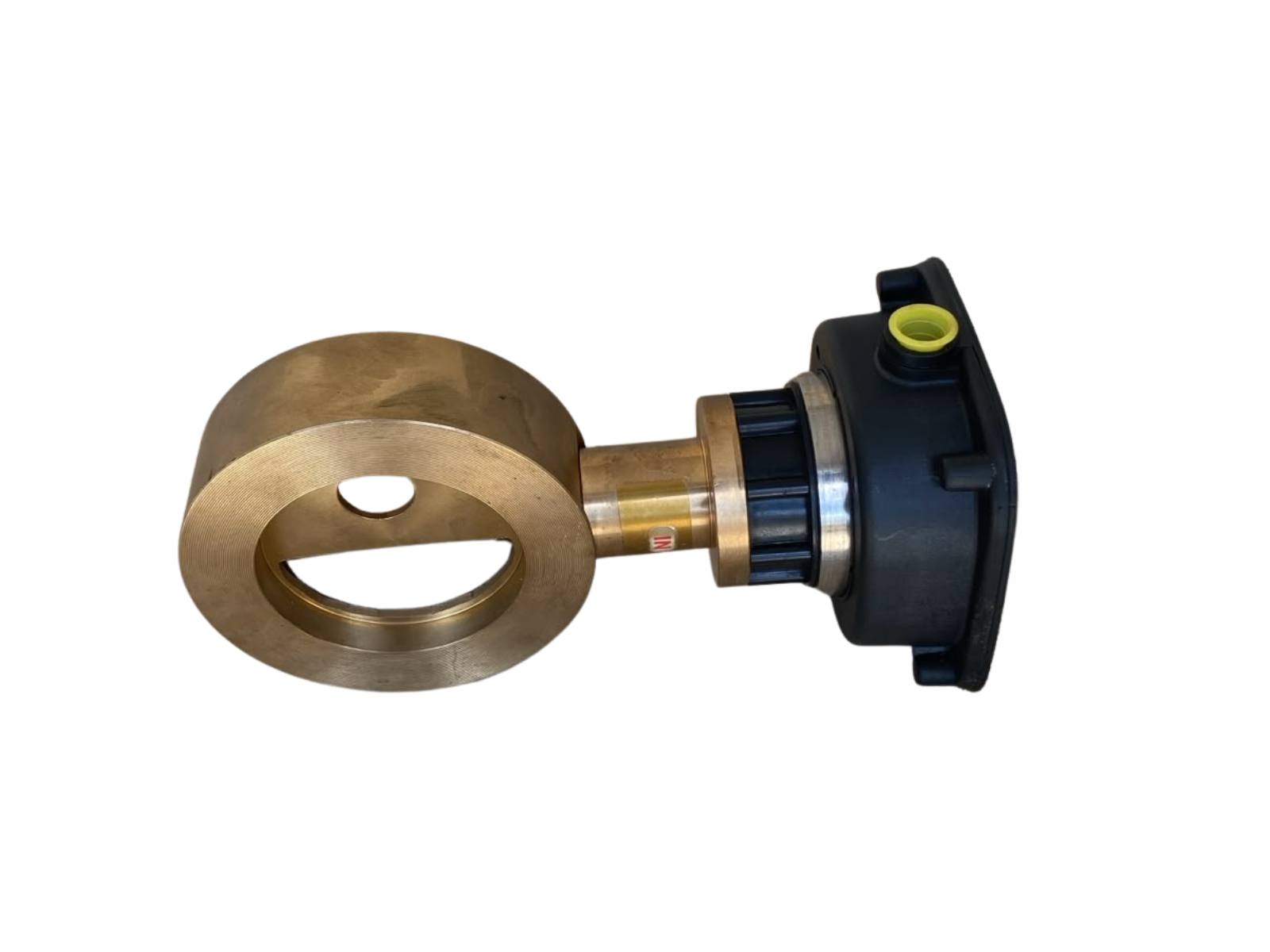

As fotos do anúncio são reais da peça.

Atenção: A calibração depende das propriedades do fluido, incluindo viscosidade e densidade específica. Antes da instalação, confirme se o fluido e as condições do processo correspondem à configuração original indicada pelo código completo do modelo.

MODELOS COMPATÍVEIS PARA O NÚMERO DE REFERÊNCIA FM0511-240:

Tubulações Industriais: Sistemas com dimensões, flanges e condições operacionais compatíveis com o modelo MV/M-1E00C2B2-1B2-S32/1.0.

Sistemas de Água: Monitoramento de água industrial ou água deionizada dentro da faixa de até 1.800 LPM, quando compatível com a calibração e os materiais da unidade.

Circuitos de Refrigeração: Linhas com líquidos refrigerantes, glicóis e fluidos sintéticos adequados aos componentes internos.

Sistemas de Lubrificação e Óleo: Aplicações com fluidos derivados de petróleo e viscosidade correspondente à calibração do instrumento.

Processos Químicos: Monitoramento de solventes, tintas e determinados fluidos corrosivos, desde que os materiais do corpo e das vedações sejam compatíveis.

Sistemas de Ar e Gases: Somente quando a unidade estiver especificamente calibrada para o gás, a pressão e a temperatura da aplicação.

Máquinas e Equipamentos Industriais: Instalações que utilizem originalmente o modelo MV/M-1E00C2B2-1B2-S32/1.0 ou a referência FM0511-240.

A compatibilidade deve ser confirmada pelo modelo completo, número de referência, escala, fluido de calibração, viscosidade, densidade, diâmetro da tubulação, padrão das flanges, pressão e temperatura.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Indicador mecânico de vazão

Fabricante/Distribuidor: Sure Flow Products, LLC / Flow-Mon USA

Modelo completo: MV/M-1E00C2B2-1B2-S32/1.0

Série: FM / M

Número de referência: FM0511-240

Número de série: 11/6/097

Princípio de funcionamento: Paleta interna com retorno por mola

Denominação do mecanismo: Vane Style

Sistema de indicação: Ponteiro mecânico analógico

Tipo de leitura: Local, direta e contínua

Unidade de medida: Litros por minuto – LPM

Fator da escala: LPM × 100

Graduação visual: 0 a 18

Faixa efetiva de medição: 0 a 1.800 LPM

Vazão máxima indicada: 1.800 LPM

Calibração: Individual, conforme as condições especificadas para a aplicação

Precisão geral da Série M: ±2% do fundo de escala

Repetibilidade geral: 1% da taxa, conforme catálogo

Posição de instalação: Diferentes orientações, conforme o sentido de fluxo configurado

Trecho reto necessário antes do instrumento: Não exige

Trecho reto necessário depois do instrumento: Não exige

Queda de pressão geral da Série M: Inferior a 2 PSID, conforme configuração descrita no catálogo

Construção: Modular

Marcação: CE

Tipo de montagem: Entre flanges / wafer, conforme configuração da unidade

Viscosidade de calibração: Código S32 — interpretação exata deve ser confirmada com o fabricante

Densidade específica indicada no modelo: 1.0

Chave elétrica: A codificação deve ser confirmada na documentação individual

Função: Medir e indicar localmente vazões de até 1.800 litros por minuto em sistemas compatíveis com sua calibração e construção.

ANTES DE COMPRAR

Verifique se o modelo necessário é exatamente MV/M-1E00C2B2-1B2-S32/1.0, com referência FM0511-240.

Confirme a escala LPM × 100, correspondente à faixa de 0 a 1.800 LPM, e compare o número de série 11/6/097 quando a substituição exigir a mesma configuração.

Verifique também o diâmetro da tubulação, padrão e classe das flanges, sentido do fluxo, material do corpo, vedações, fluido de calibração, viscosidade, densidade específica, pressão e temperatura.

A precisão de ±2% do fundo de escala, a queda de pressão inferior a 2 PSID e a repetibilidade de 1% são dados gerais apresentados no catálogo para a Série M. Os valores específicos da unidade devem ser confirmados com o fabricante quando forem críticos para o processo.

A instalação deve ser realizada por profissional qualificado, com a tubulação despressurizada, drenada e limpa. Abra as válvulas gradualmente para evitar golpes de pressão e danos ao mecanismo.
