Amperímetro Analógico Renz FM-72/A300

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Renz

Marca: Renz

Modelo: FM-72/A-300

Tipo: Amperímetro Analógico de Painel

Valor referente: 1 unidade

O Amperímetro Analógico FM-72/A-300 é um instrumento de painel desenvolvido para medir e indicar correntes elétricas alternadas na faixa de 0 a 300 A. Seu funcionamento requer um transformador de corrente, também chamado de TC, com relação de transformação 300/5 A.

O transformador de corrente reduz proporcionalmente a corrente do circuito principal para um sinal secundário de até 5 A. Dessa forma, quando o primário do TC estiver conduzindo 300 A, seu secundário fornecerá 5 A e o amperímetro indicará o valor final da escala, correspondente a 300 A.

O instrumento utiliza sistema de ferro móvel, trabalha nas frequências de 50 e 60 Hz e apresenta classe de exatidão de 1,5% no final da escala. Possui tensão de prova de 2 kV e consumo interno aproximado de 1,0 VA.

A bobina é envolvida por uma blindagem de aço para reduzir a influência de campos magnéticos externos. O conjunto também possui amortecimento do ponteiro em silicone, deflexão angular de 90°, mancais com safira e sistema antichoque para maior proteção contra impactos mecânicos.

Sua caixa é fabricada em termoplástico branco, com fundo e moldura frontal em termoplástico preto. O visor é produzido em acrílico cristal, enquanto a escala branca utiliza construção em aço galvanizado.

Projetado para montagem embutida em painéis, o modelo possui dimensão frontal de 72 × 72 mm e fixação por duas cantoneiras de termoplástico acopladas a parafusos instalados no fundo. Sua faixa de temperatura de trabalho está compreendida entre −10 °C e +50 °C.

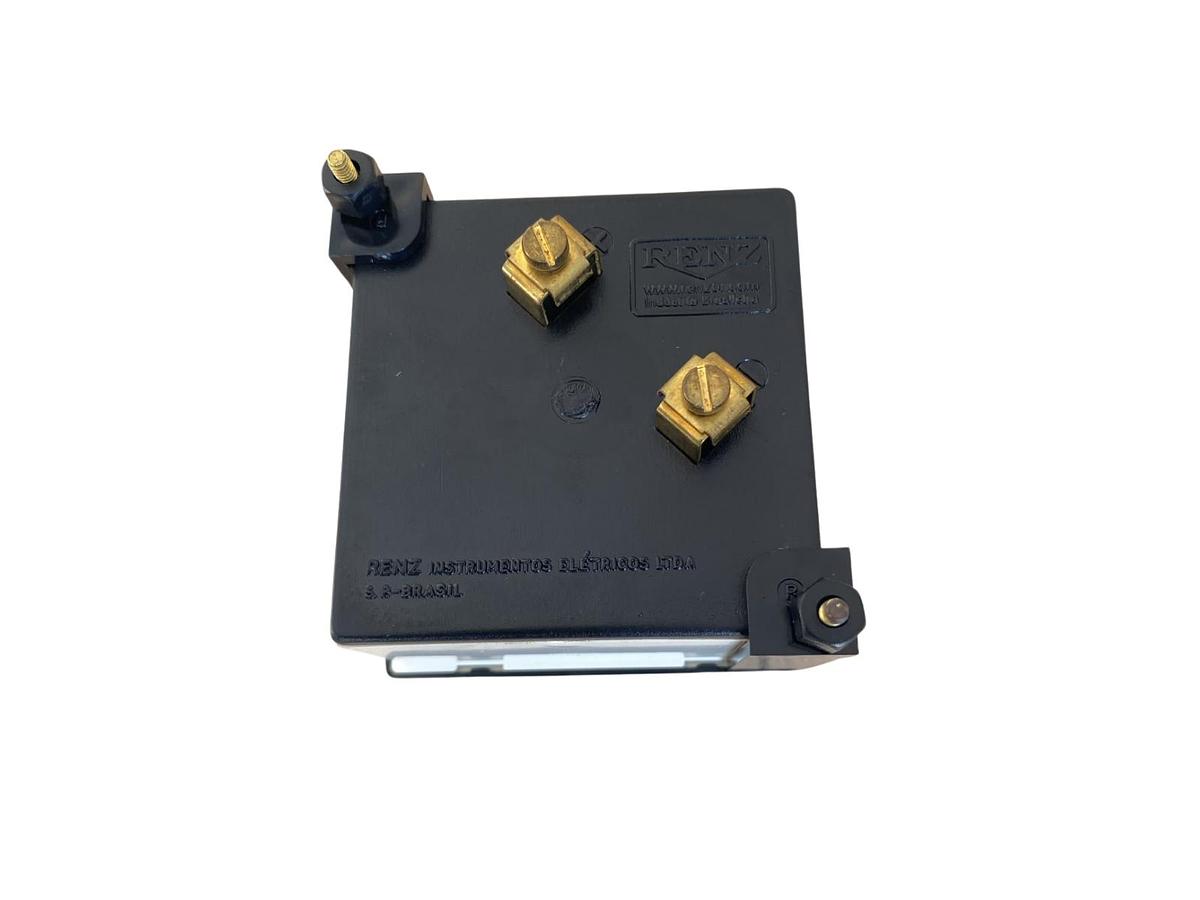

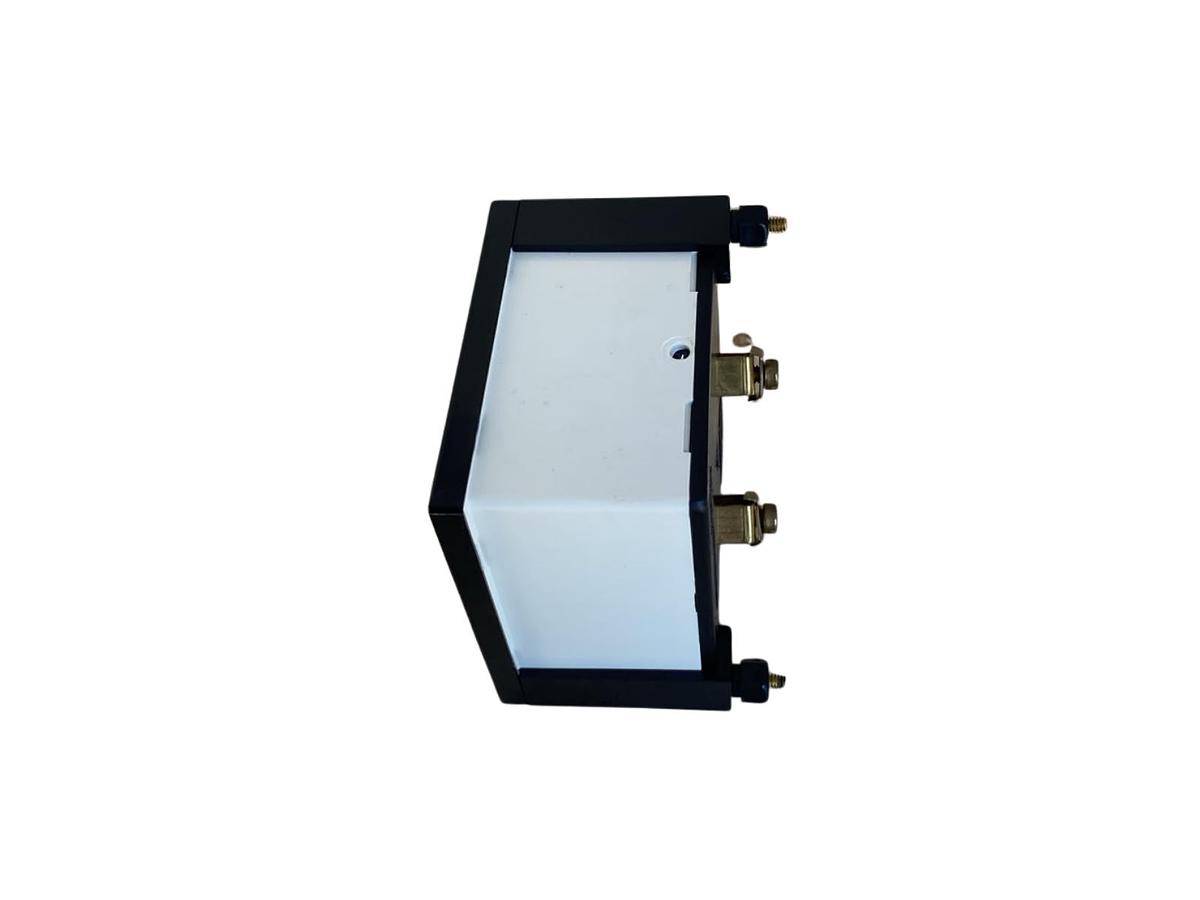

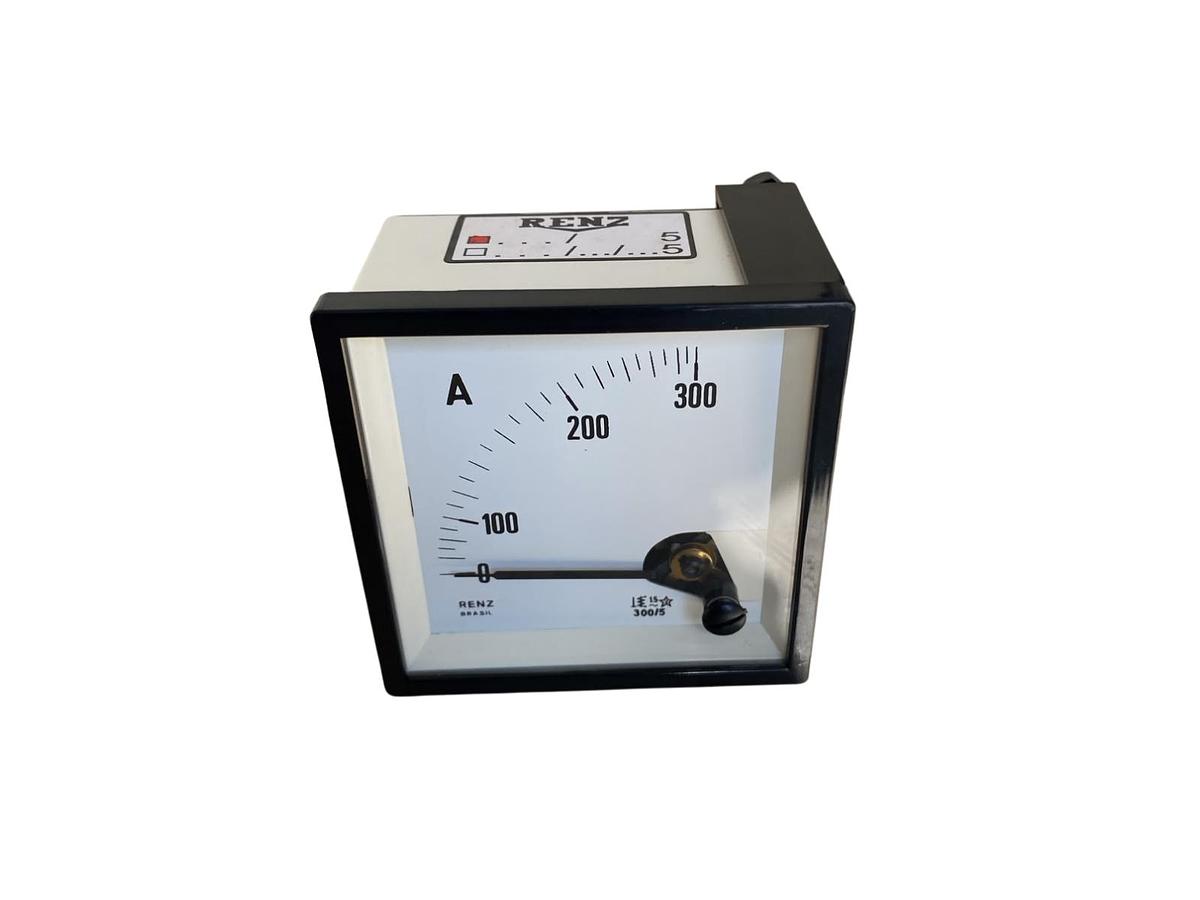

As fotos do anúncio são reais da peça.

Atenção: Este amperímetro não deve ser conectado diretamente a um circuito de 300 A. Sua bobina foi projetada para receber o sinal secundário de até 5 A fornecido por um transformador de corrente 300/5 A. A instalação deve ser realizada por eletricista qualificado, com o circuito desenergizado e conforme as normas de segurança aplicáveis.

MODELOS E APLICAÇÕES COMPATÍVEIS PARA O AMPERÍMETRO RENZ FM-72:

Quadros Elétricos: Monitoramento de corrente em quadros de distribuição que utilizem transformador de corrente 300/5 A.

Painéis de Comando: Indicação analógica de corrente em instalações industriais, comerciais e prediais.

Centros de Controle de Motores: Acompanhamento da corrente consumida por motores e outros equipamentos elétricos.

Geradores: Monitoramento de corrente em circuitos de geração compatíveis com a escala e a relação do transformador de corrente.

Sistemas de Distribuição: Medição indireta de corrente em alimentadores, barramentos e circuitos elétricos.

Máquinas Industriais: Equipamentos com painéis compatíveis com instrumentos de 72 × 72 mm, entrada de 5 A e escala de até 300 A.

A compatibilidade deve ser confirmada pela relação do transformador de corrente, frequência da rede, dimensões externas, profundidade, recorte do painel e disposição dos terminais.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Amperímetro analógico de painel

Marca: Renz

Modelo: FM-72/A-300

Grandeza medida: Corrente elétrica

Tipo de corrente: Corrente alternada – CA

Faixa de indicação: 0 a 300 A

Entrada nominal da bobina: 5 A

Relação do transformador de corrente: 300/5 A

Fator de transformação: 60:1

Sistema de medição: Indireto, por transformador de corrente

Mecanismo de medição: Sistema de ferro móvel

Frequência de operação: 50/60 Hz

Classe de exatidão: 1,5% no final da escala

Tensão de prova: 2 kV

Consumo interno: Aproximadamente 1,0 VA

Dimensões frontais: 72 × 72 mm

Formato: Quadrado para montagem em painel

Caixa: Termoplástico branco

Fundo: Termoplástico preto

Moldura frontal: Termoplástico preto

Visor: Acrílico cristal

Escala: Aço galvanizado na cor branca

Sistema de indicação: Analógico com ponteiro

Deflexão do ponteiro: 90°

Amortecimento do ponteiro: Silicone

Mancais: Com safira e sistema antichoque

Blindagem da bobina: Aço, para proteção contra a influência de campos magnéticos externos

Temperatura de trabalho: −10 °C a +50 °C

Posição normal de montagem: 2 d

Sistema de fixação: Duas cantoneiras de termoplástico acopladas a dois parafusos fixos no fundo

Índice de proteção: IP54 sob consulta — confirmar na unidade ofertada

Função: Indicar correntes alternadas de até 300 A por meio do sinal secundário de 0 a 5 A fornecido por um transformador de corrente com relação 300/5 A.

ANTES DE COMPRAR

Verifique a compatibilidade pelo modelo FM-72/A-300, escala de 0 a 300 A, relação do transformador de corrente 300/5 A, entrada nominal de 5 A, frequência de 50/60 Hz, dimensões externas, profundidade, recorte do painel e disposição dos terminais.

Confirme se o transformador de corrente acompanha o produto. Na ausência dessa informação, considere que o valor anunciado se refere somente ao amperímetro.

O índice de proteção IP54 é disponibilizado sob consulta e não deve ser presumido para todas as unidades do modelo.
