Voltímetro Analógico Renz FM-72V500

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Renz

Marca: Renz

Modelo: FM-72/V500

Tipo: Voltímetro Analógico de Painel

Valor referente: 1 unidade

O Voltímetro Analógico FM-72/V500 é um instrumento desenvolvido para medir e indicar tensões elétricas em corrente alternada na faixa de 0 a 500 V. Projetado para montagem embutida em painéis, permite acompanhar de forma rápida e direta as condições de tensão do circuito.

Seu funcionamento utiliza um mecanismo de ferro móvel, tecnologia apropriada para medições em corrente alternada. O deslocamento do ponteiro ocorre de acordo com a intensidade da tensão aplicada ao instrumento, apresentando o resultado em uma escala analógica graduada.

O voltímetro possui classe de exatidão de 1,5% no limite final da escala, frequência operacional de 50/60 Hz e tensão de prova de 2 kV. Seu consumo interno aproximado varia entre 1,0 e 2,5 VA.

A bobina interna é envolvida por uma blindagem de aço, desenvolvida para reduzir a influência de campos magnéticos externos sobre o mecanismo de medição. Essa construção contribui para leituras mais estáveis quando o instrumento está instalado próximo de outros componentes elétricos.

Com caixa frontal padrão de 72 × 72 mm, o modelo FM-72 é indicado para quadros elétricos, painéis de comando, geradores, sistemas de distribuição e diferentes equipamentos industriais.

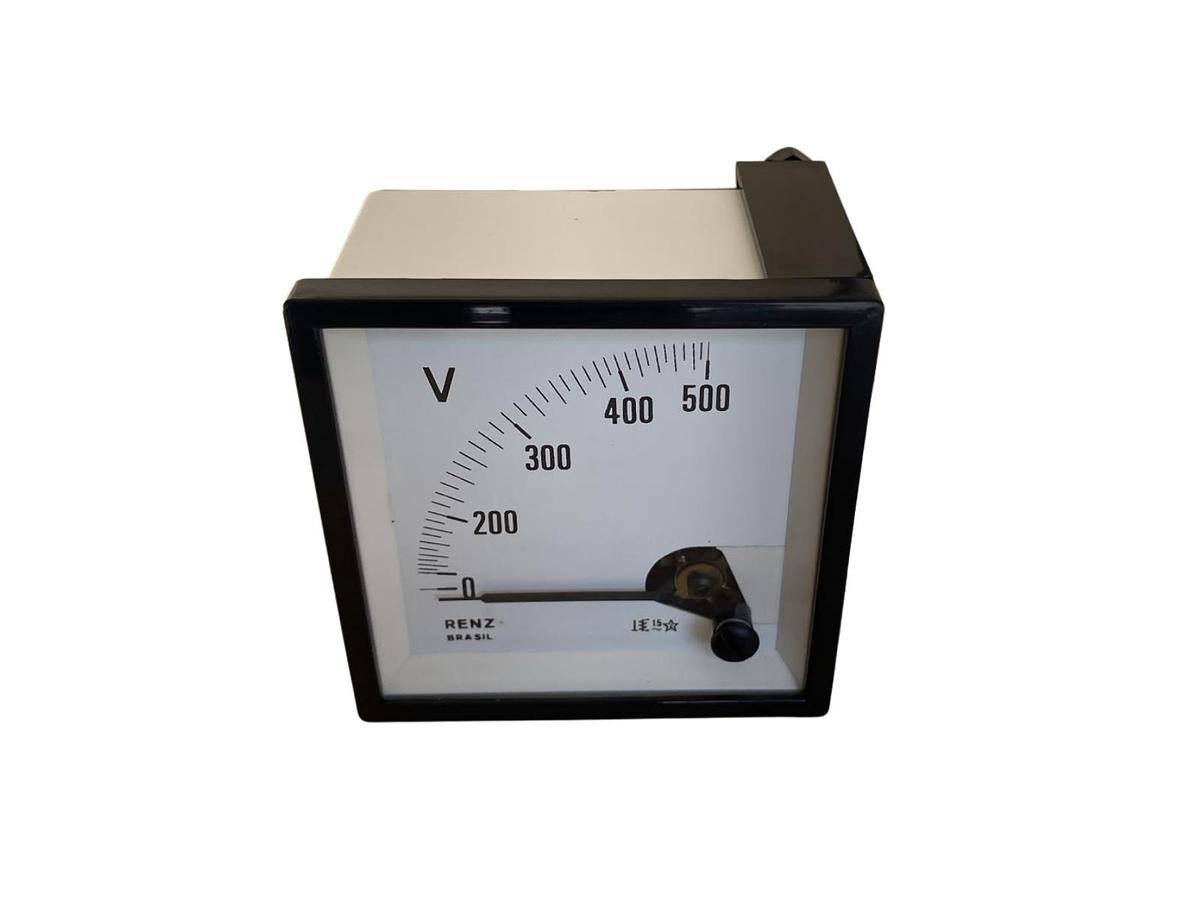

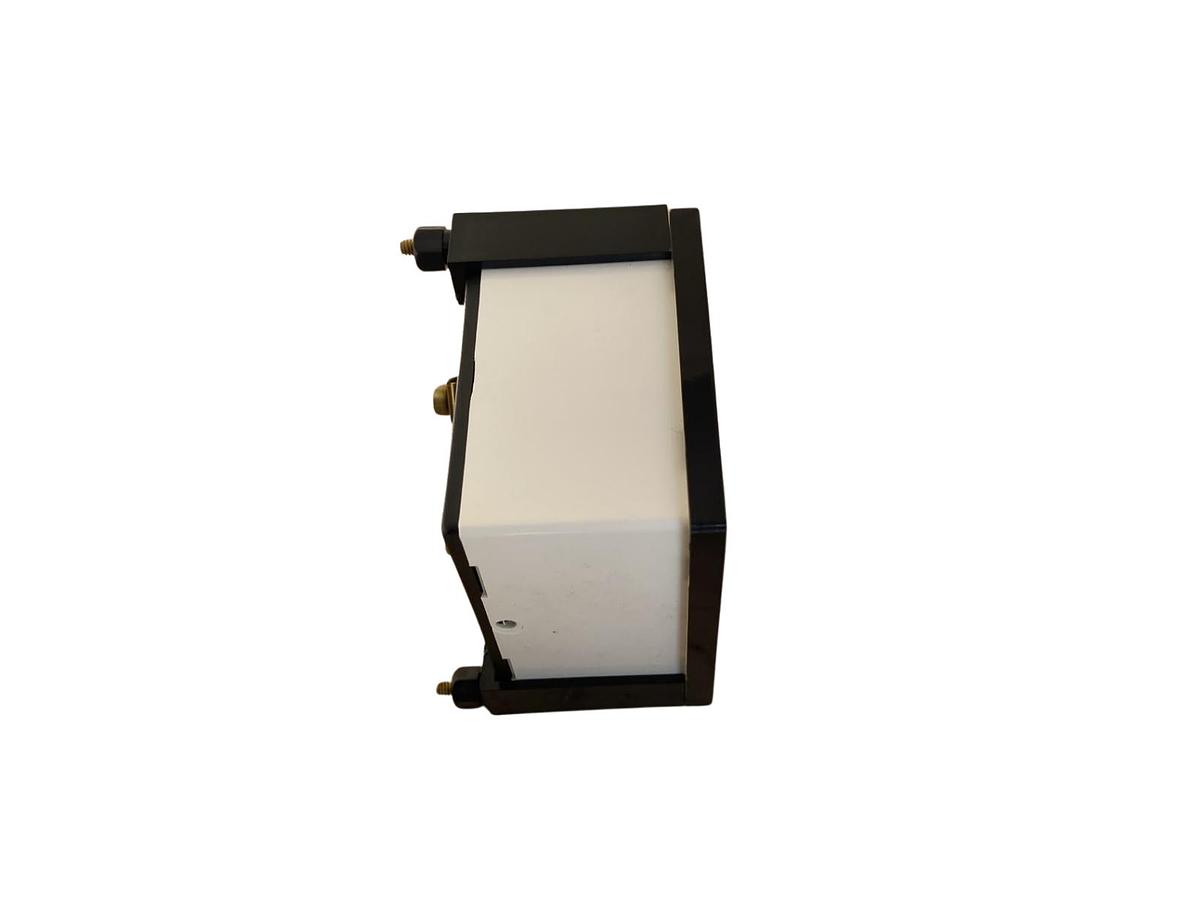

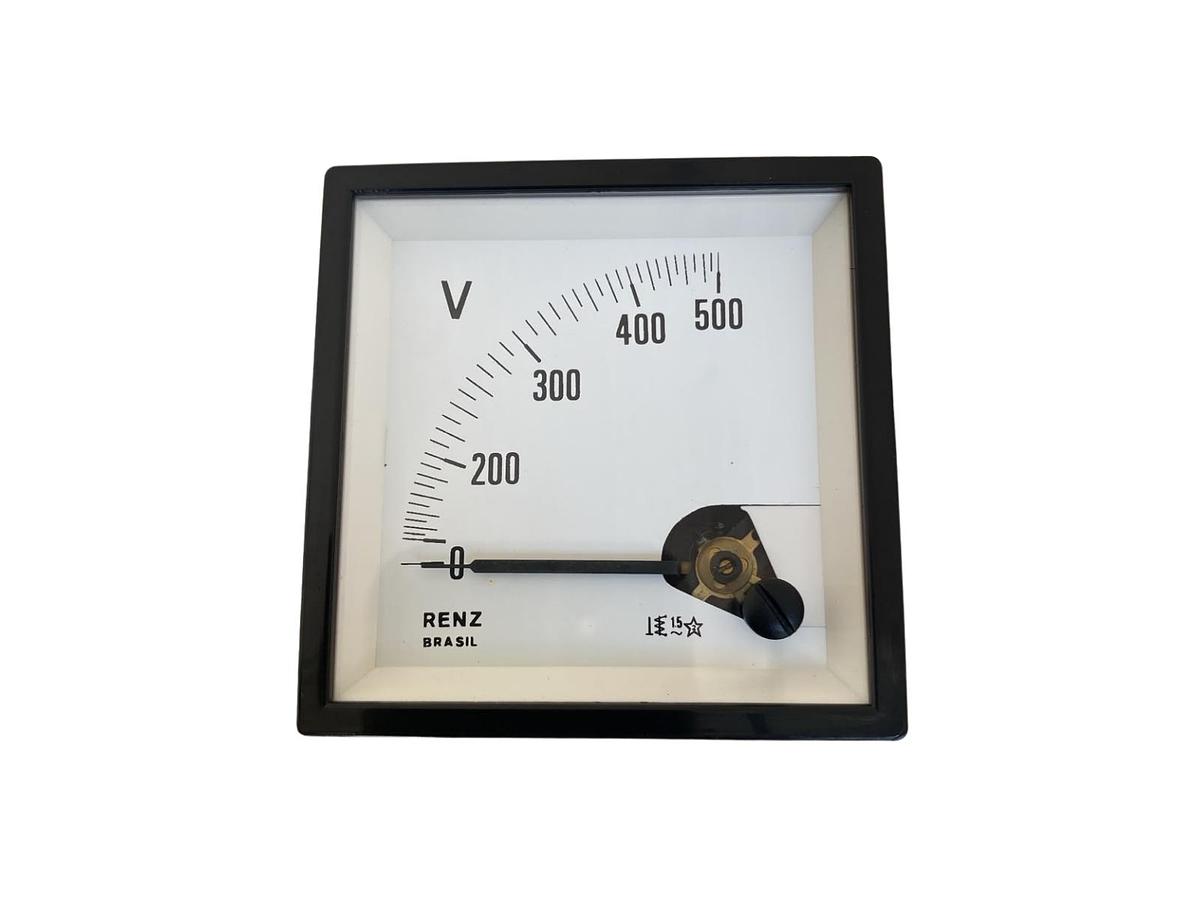

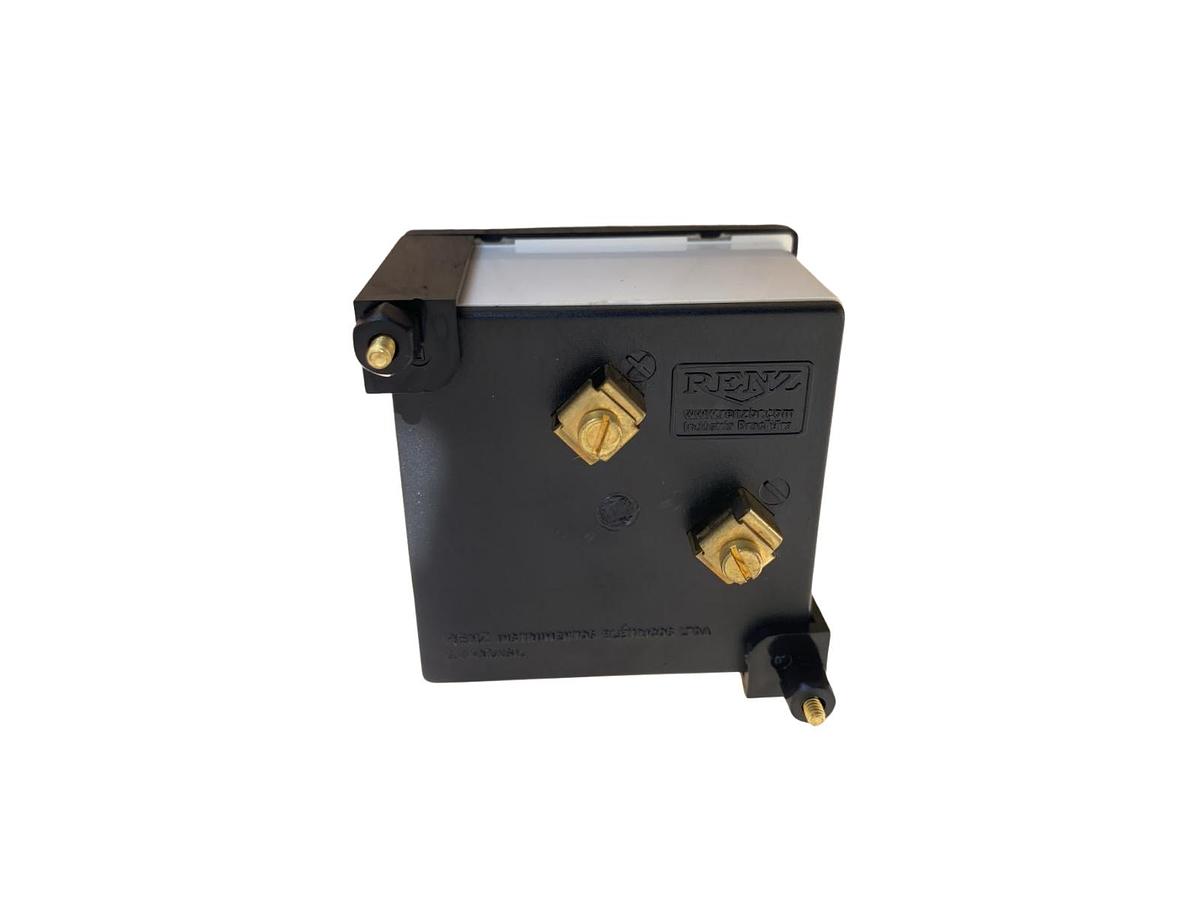

As fotos do anúncio são reais da peça.

Atenção: A instalação deve ser realizada com o circuito desenergizado e por eletricista qualificado. A ligação deve seguir as identificações dos terminais e as orientações do fabricante, utilizando os dispositivos de proteção adequados.

MODELOS E APLICAÇÕES COMPATÍVEIS PARA O VOLTÍMETRO RENZ FM-72:

Quadros Elétricos: Monitoramento de tensão em corrente alternada dentro da faixa de 0 a 500 V.

Painéis de Comando: Indicação visual da tensão em instalações industriais, comerciais e prediais.

Centros de Controle de Motores: Monitoramento da tensão disponível para motores e equipamentos elétricos.

Geradores: Verificação da tensão de saída em sistemas de geração com frequência de 50 ou 60 Hz.

Sistemas de Distribuição: Medição de tensão entre fases ou entre fase e neutro, respeitando a faixa máxima do instrumento.

Máquinas Industriais: Equipamentos que utilizem voltímetro analógico com caixa frontal de 72 × 72 mm e escala de até 500 V CA.

A compatibilidade deve ser confirmada pela faixa de tensão, frequência, dimensões externas, profundidade do instrumento, recorte do painel e forma de conexão.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Voltímetro analógico de painel

Marca: Renz

Modelo: FM-72/V500

Grandeza medida: Tensão elétrica

Faixa de medição: 0 a 500 V

Tensão máxima indicada: 500 V

Tipo de corrente: Corrente alternada – CA

Mecanismo de medição: Sistema de ferro móvel

Frequência de operação: 50/60 Hz

Classe de exatidão: 1,5% no limite final da escala

Tensão de prova: 2 kV

Consumo interno: Aproximadamente 1,0 a 2,5 VA

Sistema de indicação: Analógico com ponteiro

Tipo de mostrador: Escala graduada de 0 a 500 V

Dimensões frontais: 72 × 72 mm

Formato: Caixa quadrada para montagem em painel

Posição de instalação: Embutido em painel

Proteção da bobina: Blindagem de aço contra a influência de campos magnéticos externos

Forma usual de conexão: Em paralelo com o circuito monitorado

Função: Medir e indicar tensões elétricas em corrente alternada na faixa de 0 a 500 V, permitindo o monitoramento visual das condições do circuito.

Código/Modelo: FM-72/V500

ANTES DE COMPRAR

Verifique a compatibilidade pelo modelo FM-72/V500, escala de 0 a 500 V CA, frequência de 50/60 Hz, dimensões externas, profundidade, recorte do painel e disposição dos terminais antes de realizar a compra.

Confirme as marcações e o esquema de ligação do instrumento. Não ultrapasse o limite máximo de 500 V indicado na escala.
