Amperímetro Analógico Renz FM-72/A400

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Renz

Marca: Renz

Modelo: FM-72/A400

Tipo: Amperímetro Analógico de Painel

Valor referente: 1 unidade

O Amperímetro Analógico Renz FM-72/A400 é um instrumento de painel desenvolvido para indicar correntes elétricas alternadas na faixa de 0 a 400 A. Sua instalação é realizada em conjunto com um transformador de corrente, também chamado de TC, com relação de transformação 400/5 A.

O transformador de corrente reduz proporcionalmente a corrente do circuito principal para um sinal secundário de até 5 A, permitindo que o amperímetro apresente no mostrador o valor correspondente à corrente real da instalação. Assim, quando o primário do TC estiver conduzindo 400 A, o secundário fornecerá 5 A e o instrumento indicará o final da escala de 400 A.

Seu sistema analógico permite leitura direta e acompanhamento visual das variações de corrente, sendo indicado para quadros elétricos, painéis de comando, sistemas de distribuição e diferentes aplicações industriais.

O modelo FM-72/A400 pertence à categoria de instrumentos quadrados para montagem embutida em painel. A designação “72” normalmente corresponde à dimensão frontal nominal de aproximadamente 72 × 72 mm, devendo as dimensões exatas e o recorte de instalação ser conferidos antes da compra.

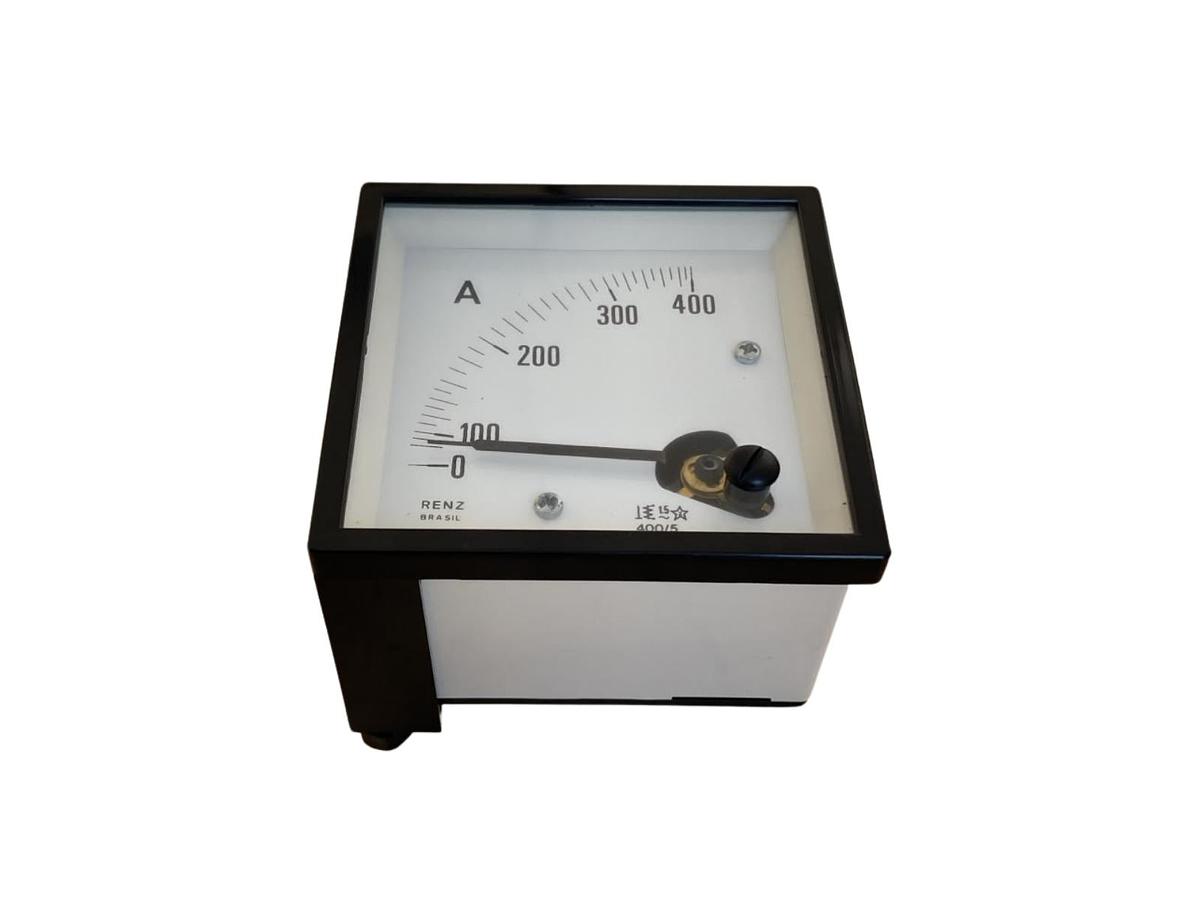

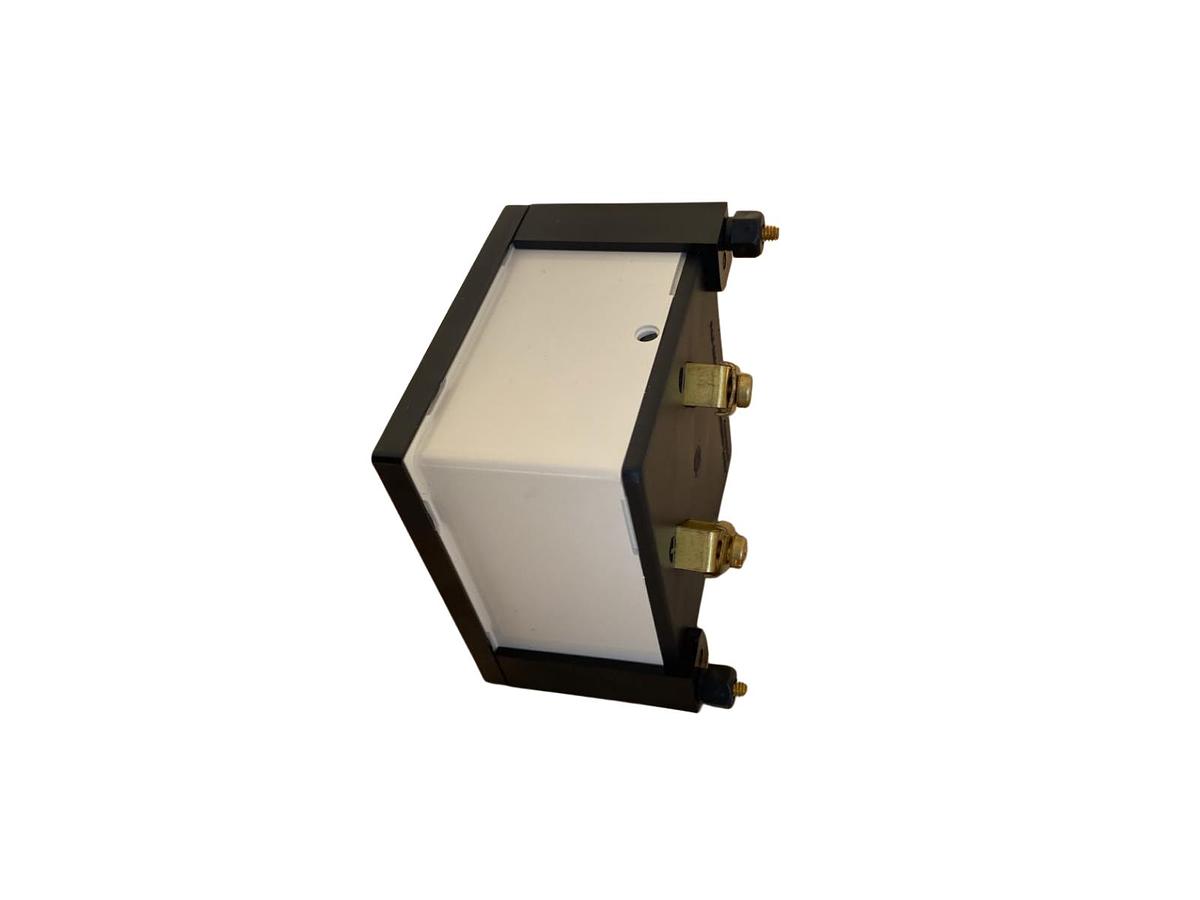

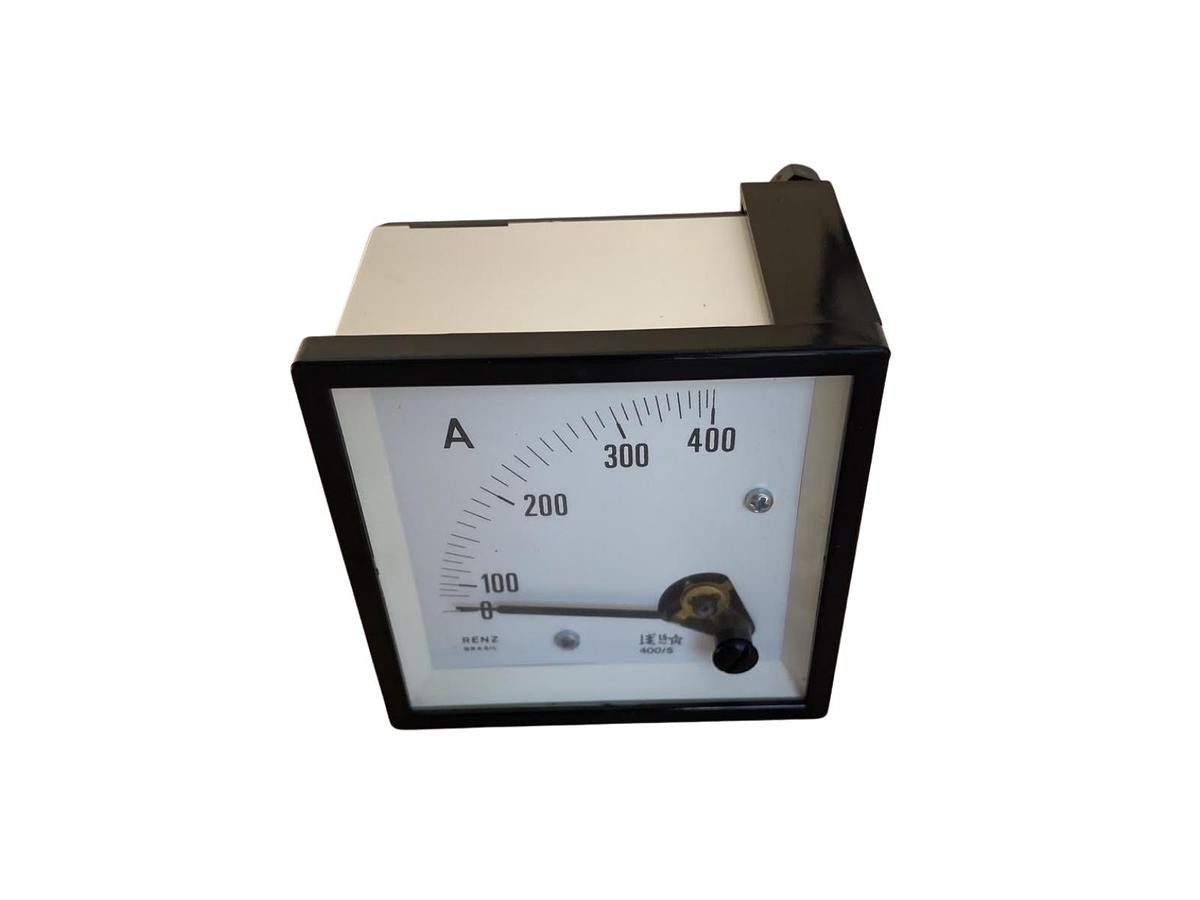

As fotos do anúncio são reais da peça.

Atenção: Este amperímetro não deve ser conectado diretamente a um circuito de 400 A. Sua entrada é destinada ao secundário de 5 A de um transformador de corrente com relação 400/5 A. A instalação deve ser realizada por eletricista qualificado, com o circuito desenergizado e seguindo as normas de segurança aplicáveis.

MODELOS E APLICAÇÕES COMPATÍVEIS PARA O AMPERÍMETRO RENZ FM-72:

Quadros Elétricos: Monitoramento de corrente em quadros de distribuição que utilizem transformador de corrente 400/5 A.

Painéis de Comando: Indicação analógica de corrente em painéis industriais, comerciais e prediais.

Centros de Controle de Motores: Acompanhamento da corrente consumida por motores e equipamentos elétricos.

Geradores: Monitoramento de corrente em circuitos de geração compatíveis com a escala e o transformador de corrente.

Sistemas de Distribuição: Medição indireta de corrente em alimentadores, barramentos e circuitos elétricos.

Máquinas Industriais: Painéis que utilizem amperímetro analógico de aproximadamente 72 × 72 mm e entrada nominal de 5 A.

A compatibilidade deve ser confirmada pela relação do transformador de corrente, frequência da rede, dimensões do instrumento, recorte do painel e forma de conexão.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Amperímetro analógico de painel

Marca: Renz

Modelo: FM-72/A400

Grandeza medida: Corrente elétrica

Tipo de corrente: Corrente alternada – CA

Faixa de indicação: 0 a 400 A

Entrada nominal do instrumento: 0 a 5 A

Relação do transformador de corrente: 400/5 A

Fator de transformação: 80:1

Sistema de medição: Indireto, por transformador de corrente

Tipo de mostrador: Analógico com ponteiro

Formato: Quadrado para montagem em painel

Dimensão frontal nominal: Aproximadamente 72 × 72 mm — confirmar diretamente na peça

Posição de instalação: Painel

Função: Indicar correntes de até 400 A utilizando o sinal secundário de 0 a 5 A fornecido por um transformador de corrente com relação 400/5 A.

ANTES DE COMPRAR

Verifique a compatibilidade pelo modelo FM-72/A400, escala de 0 a 400 A, relação do transformador de corrente 400/5 A, frequência, dimensões externas e recorte do painel antes de realizar a compra.

Confirme se o transformador de corrente acompanha o produto. Na ausência dessa informação, considere que o valor anunciado se refere somente ao amperímetro.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
