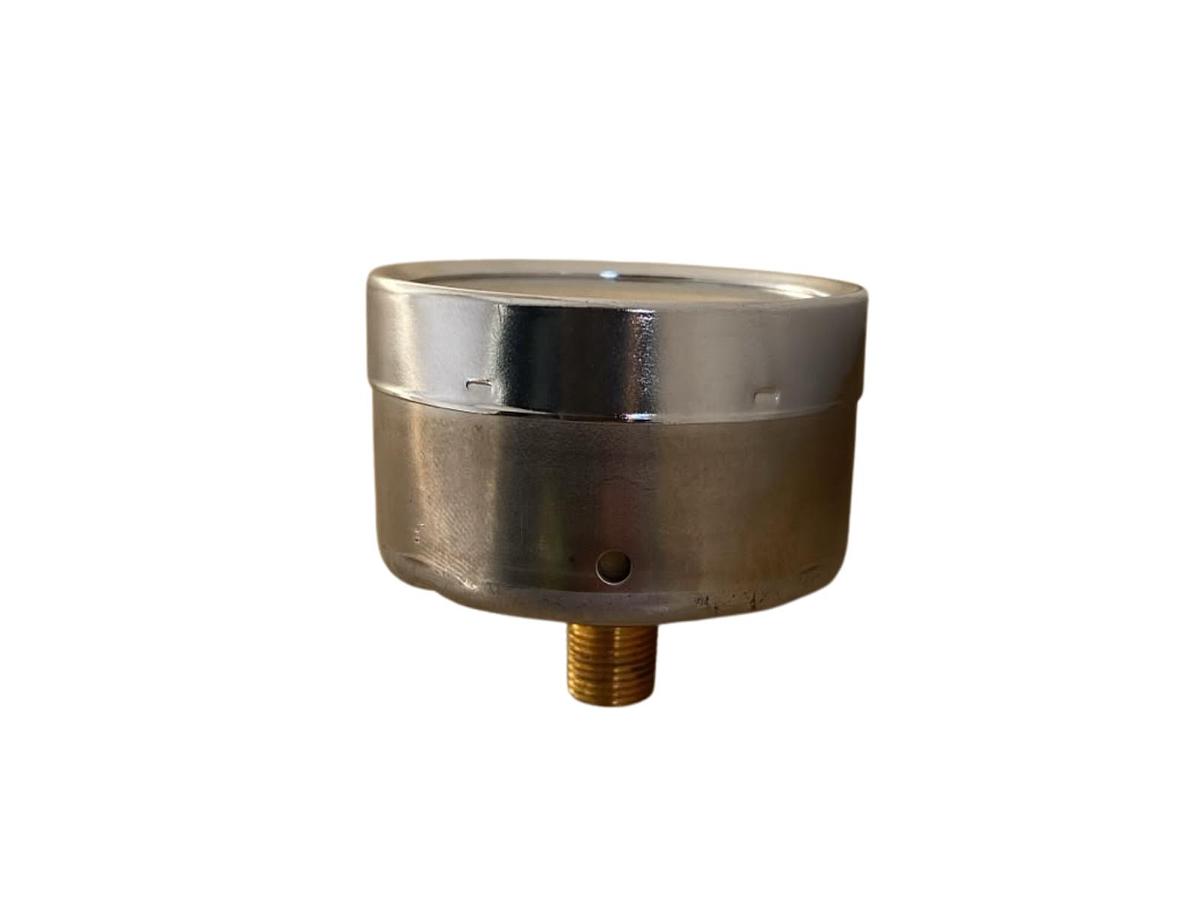

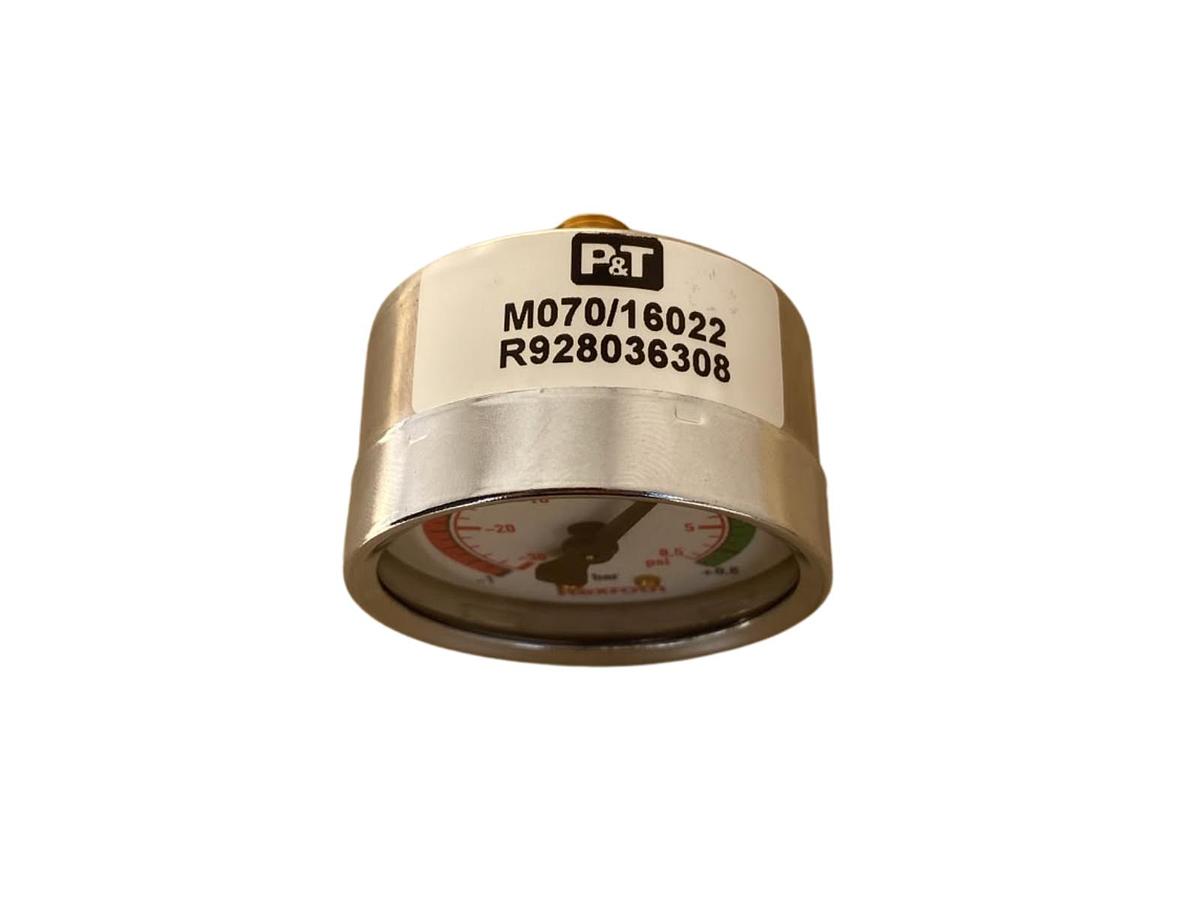

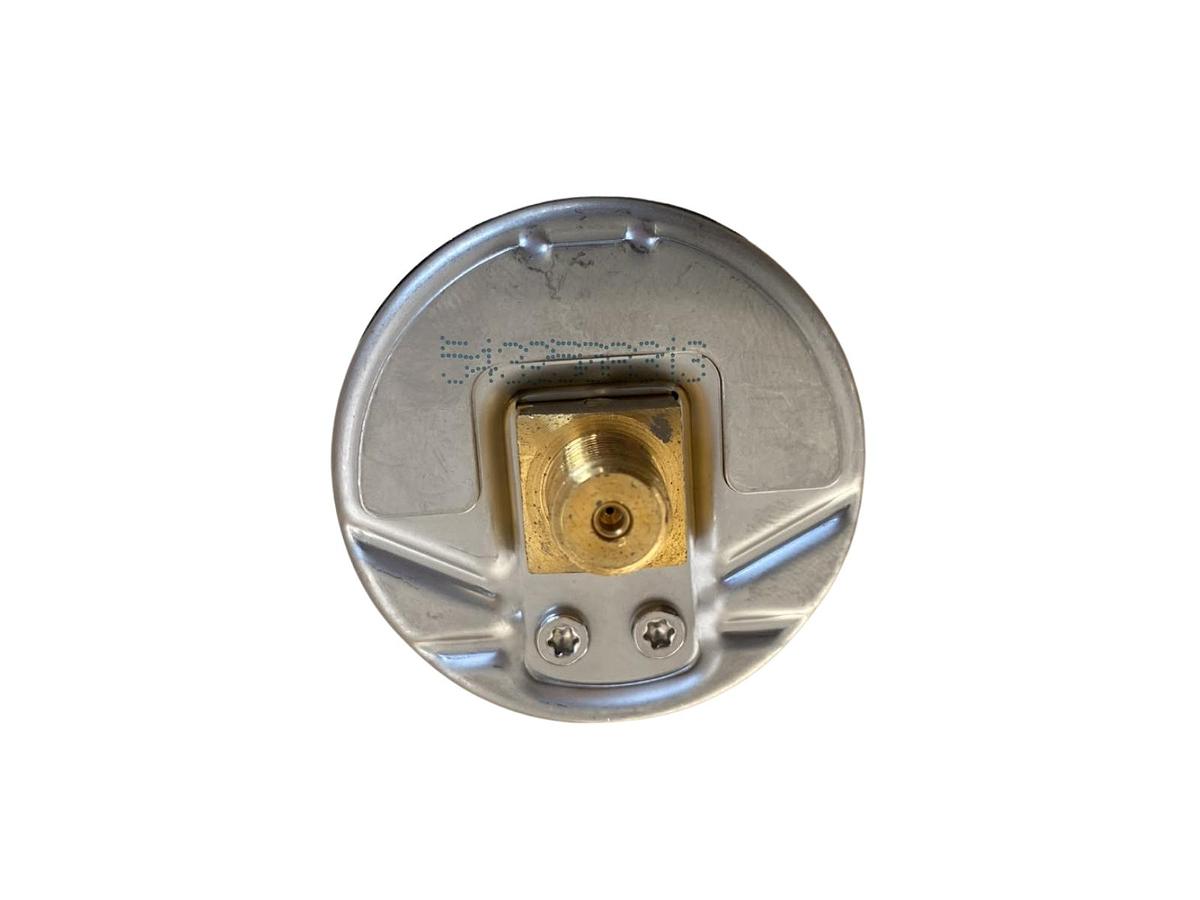

Manômetro Vácuo Pressão Bosch Rexroth M070/16022

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Bosch Rexroth

Marca: Bosch Rexroth

Tipo: Manômetro Composto de Vácuo e Pressão

Escalas de medição: bar, psi e inHg

Código da peça: M070/16022

Valor referente: 1 unidade

O Manômetro Composto Bosch Rexroth M070/16022 é um instrumento desenvolvido para medir pressões negativas, correspondentes ao vácuo, e baixas pressões positivas em sistemas hidráulicos e pneumáticos. Sua escala combinada permite acompanhar diferentes condições operacionais utilizando um único instrumento.

O visor apresenta três unidades de medição. A escala externa preta indica a pressão em bar, enquanto as escalas internas vermelhas apresentam os valores em psi, para pressão positiva, e inHg, para medição de vácuo em polegadas de mercúrio. Essa configuração facilita a leitura e a comparação dos valores durante inspeções, testes e manutenção.

Nas fotos, o ponteiro preto encontra-se na marcação central de zero, correspondendo a 0 bar, 0 psi e 0 inHg. Essa posição indica ausência de pressão diferencial no momento da fotografia, ou seja, o instrumento estava em equilíbrio com a pressão atmosférica local.

O mostrador possui áreas coloridas para facilitar a identificação visual das condições de operação. A zona verde compreende aproximadamente a faixa entre −0,25 bar de vácuo e +0,6 bar de pressão positiva. A zona vermelha identifica a região de vácuo mais elevado, aproximadamente entre −0,25 e −1 bar, equivalente à faixa próxima de 0 a −30 inHg.

As áreas coloridas funcionam como referências visuais. Os limites seguros e aceitáveis devem ser determinados pelo manual e pelas especificações do equipamento no qual o instrumento será instalado.

As fotos do anúncio são reais da peça.

Atenção: A posição do ponteiro em zero demonstra somente a leitura apresentada no momento da fotografia e não confirma, isoladamente, a calibração ou o funcionamento do instrumento. Recomendamos que a instalação e a verificação sejam realizadas por profissional qualificado.

MODELOS E APLICAÇÕES COMPATÍVEIS PARA O MANÔMETRO BOSCH REXROTH:

Sistemas Hidráulicos: Circuitos que necessitem do monitoramento combinado de vácuo e baixa pressão positiva.

Sistemas Pneumáticos: Linhas de ar e equipamentos compatíveis com a faixa de medição, a conexão e as dimensões do instrumento.

Unidades Hidráulicas: Reservatórios, linhas de sucção, conjuntos de filtragem e sistemas auxiliares.

Bombas Hidráulicas: Monitoramento das condições de sucção, restrição e pressão em circuitos compatíveis.

Sistemas de Filtragem: Verificação de vácuo ou restrição em filtros, linhas de entrada e circuitos de baixa pressão.

Equipamentos Industriais: Máquinas e instalações que utilizem manômetros compostos Bosch Rexroth com as mesmas características técnicas.

A compatibilidade deve ser confirmada pela faixa completa de medição, tipo e medida da conexão, posição de montagem, diâmetro do mostrador e código do instrumento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Manômetro composto de vácuo e pressão

Marca: Bosch Rexroth

Código da peça: M070/16022

Aplicação: Sistemas hidráulicos e pneumáticos

Elemento indicador: Ponteiro analógico preto

Tipo de mostrador: Analógico com múltiplas escalas

Unidades de medição: bar, psi e inHg

Escala de vácuo: Até aproximadamente −1 bar / −30 inHg

Zona verde: Aproximadamente de −0,25 bar a +0,6 bar

Zona vermelha: Aproximadamente de −0,25 a −1 bar de vácuo

Leitura apresentada nas fotos: 0 bar / 0 psi / 0 inHg

Interpretação da leitura: Ausência de pressão positiva ou vácuo no momento da fotografia

Função: Medir e indicar pressões negativas e baixas pressões positivas, permitindo o acompanhamento visual das condições operacionais do sistema.

ANTES DE COMPRAR

Verifique a compatibilidade pelo código, faixa completa de medição, diâmetro do mostrador, tipo e medida da rosca, posição da conexão e aplicação do equipamento antes de realizar a compra.

A leitura do ponteiro em zero não substitui um teste funcional ou certificado de calibração.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
