Flange Weld Neck J&J MM327 / 28825

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original J&J

Marca/Fabricante: J&J

Números de rastreabilidade: MM327 / 28825

Valor referente: 1 unidade

A Flange Weld Neck J&J de 2 polegadas é uma peça original fabricada nos Estados Unidos em Nickel Alloy 625, liga também conhecida comercialmente como Inconel® 625 e identificada pelo código UNS N06625. Possui classificação de pressão Classe 300, extremidade de solda dimensionada para tubulação Schedule 40S e fabricação conforme ASTM B564/ASME SB-564.

O modelo Weld Neck possui pescoço cônico e extremidade destinada à união com a tubulação por solda de topo. Essa construção proporciona uma transição gradual entre a flange e o tubo, distribuindo melhor os esforços mecânicos e reduzindo a concentração de tensões na região soldada. Por essa razão, é utilizado em instalações submetidas a pressão, vibrações, ciclos térmicos e condições operacionais severas.

Fabricada em liga de níquel, cromo, molibdênio e nióbio, a flange apresenta elevada resistência mecânica e excelente desempenho contra corrosão por pites e frestas. O Alloy 625 também oferece grande resistência em ambientes contendo cloretos, água do mar, produtos químicos e meios oxidantes ou redutores.

A gravação B/SB564 indica atendimento às especificações ASTM B564 e ASME SB-564, aplicáveis a flanges, conexões e componentes forjados em ligas de níquel. A identificação B16 corresponde ao padrão dimensional ASME B16.5 para flanges de tubulação.

As marcações MM327 e 28825 correspondem a números internos de identificação ou rastreabilidade metalúrgica, normalmente associados ao lote, corrida do material ou processo de fabricação. A gravação USA identifica a procedência norte-americana da peça.

A marcação completa encontrada na flange é: SHEMAG 2 300 S40S B16 J&J B/SB564 N06625 MM327 / 28825 USA.

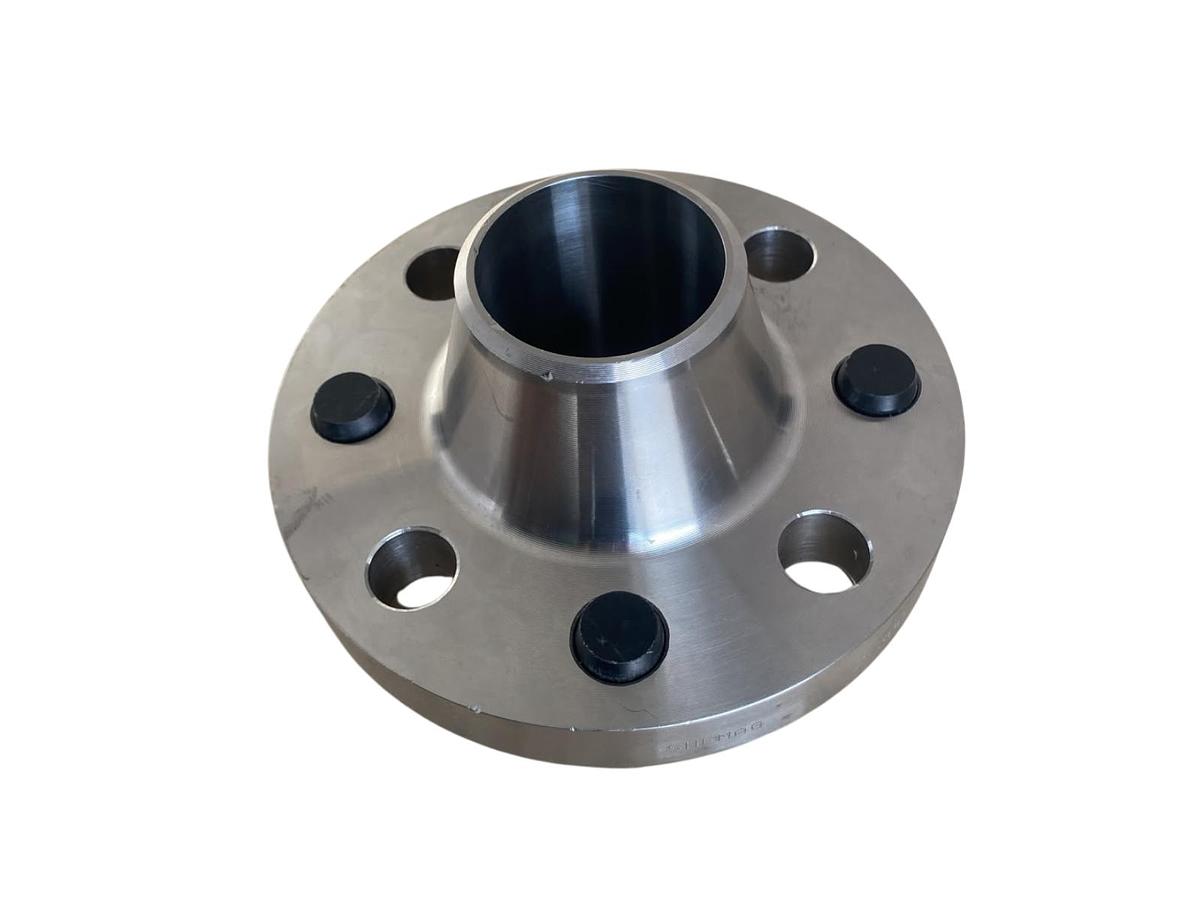

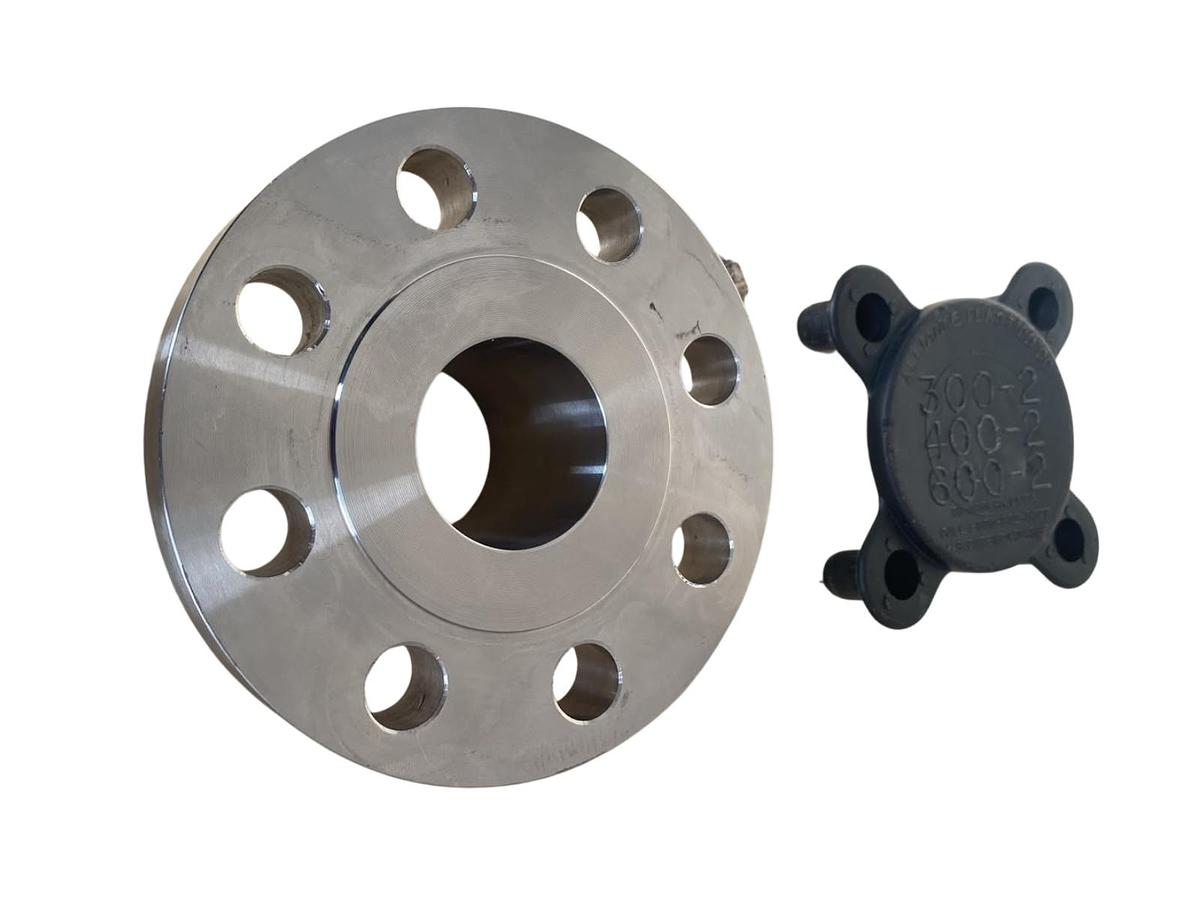

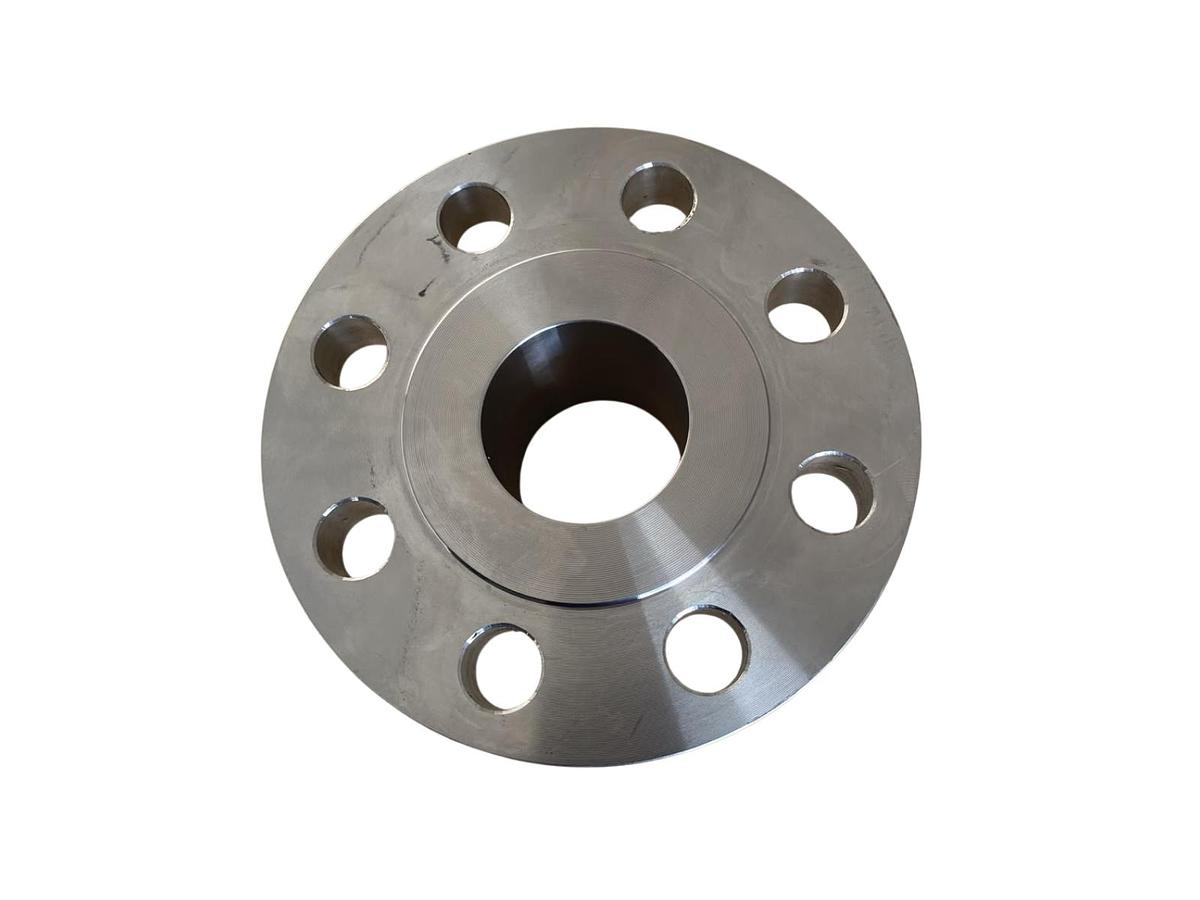

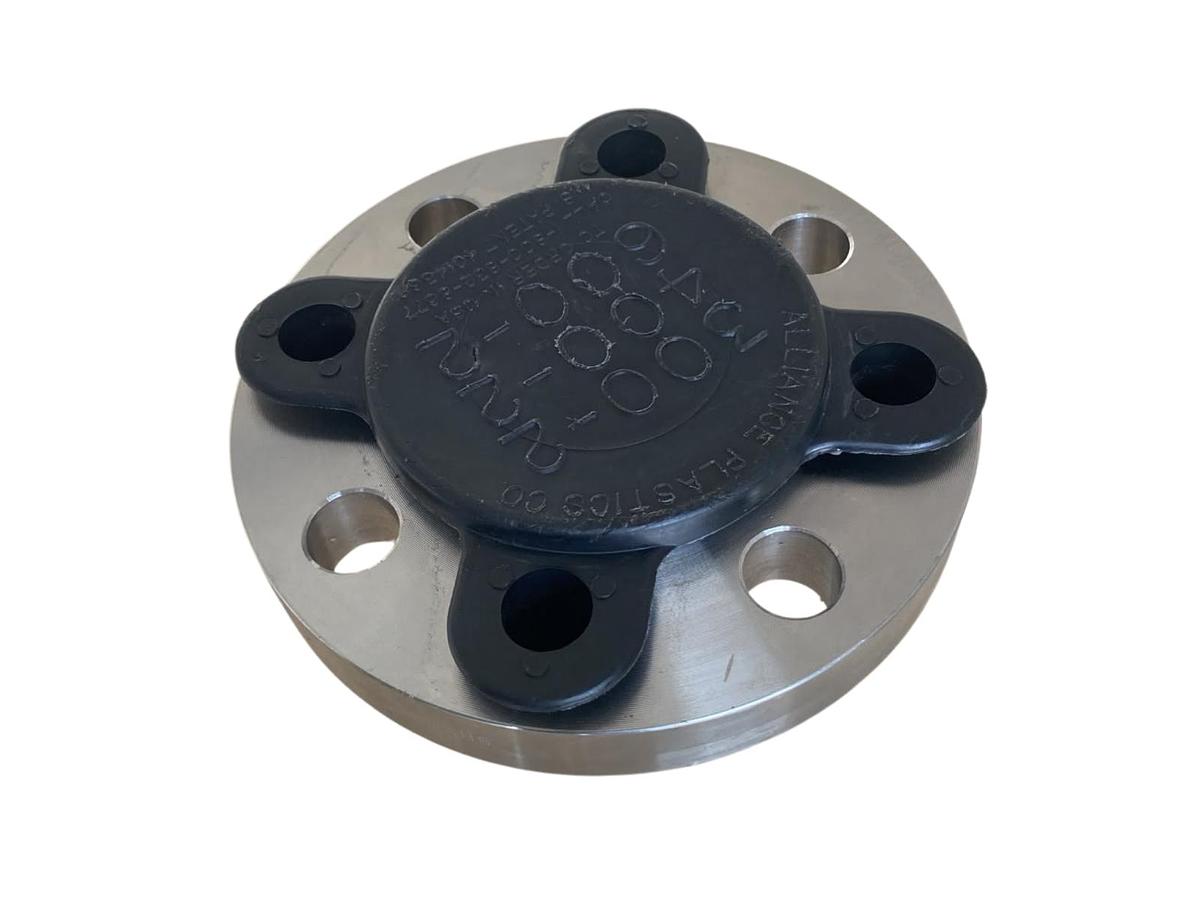

As fotos do anúncio são reais da peça.

Atenção: A designação “Weld Neck” deve ser confirmada pelo formato físico da peça. A gravação apresentada não permite, isoladamente, diferenciar uma flange Weld Neck convencional de uma versão Long Weld Neck. Recomendamos que a instalação seja realizada por profissional qualificado, seguindo o procedimento de soldagem e as normas técnicas aplicáveis ao sistema.

MODELOS E APLICAÇÕES COMPATÍVEIS PARA A FLANGE J&J:

Tubulações Industriais: Sistemas NPS 2/DN 50, Classe 300 e Schedule 40S que utilizem flange Weld Neck conforme ASME B16.5 e material UNS N06625.

Indústrias Químicas e Petroquímicas: Linhas destinadas ao transporte e processamento de produtos químicos e fluidos corrosivos compatíveis com o Alloy 625.

Óleo, Gás e Offshore: Tubulações de processo, plataformas, refinarias e equipamentos instalados em ambientes agressivos.

Aplicações Marítimas: Sistemas expostos à água do mar, atmosferas salinas e soluções contendo cloretos.

Geração de Energia: Tubulações, equipamentos de processo e trocadores de calor projetados para conexões flangeadas em liga especial de níquel.

Sistemas de Alta Exigência: Instalações submetidas a pressão, vibrações, esforços mecânicos, corrosão e variações de temperatura.

A compatibilidade deve ser confirmada pelo diâmetro nominal, classe de pressão, Schedule, tipo de face, dimensões da furação e requisitos técnicos do projeto.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Flange com pescoço para solda

Denominação internacional: Weld Neck Flange – WN

Marca/Fabricante: J&J

Identificação gravada: SHEMAG

Origem: Estados Unidos – USA

Diâmetro nominal: 2 polegadas

Tamanho nominal: NPS 2 / DN 50

Classe de pressão: Classe 300 – 300LB

Schedule da extremidade de solda: SCH 40S

Material: Nickel Alloy 625 / Inconel® 625

Designação do material: UNS N06625

Família do material: Liga de níquel-cromo-molibdênio com adição de nióbio

Norma do material: ASTM B564 / ASME SB-564

Norma dimensional: ASME B16.5

Marcação normativa: B/SB564 e B16

Processo de fabricação: Forjado

Tipo de conexão: Solda de topo

Quantidade de furos: 4 furos para parafusos

Números de identificação/rastreabilidade: MM327 / 28825

Resistência à corrosão: Elevada resistência a pites, frestas, cloretos, água do mar e diferentes ambientes químicos corrosivos

Função: Conectar uma tubulação NPS 2 Schedule 40S a válvulas, equipamentos ou outras flanges Classe 300 compatíveis, proporcionando uma união resistente e melhor distribuição das tensões mecânicas.

Marcação completa: SHEMAG 2 300 S40S B16 J&J B/SB564 N06625 MM327 / 28825 USA

ANTES DE COMPRAR

Verifique a compatibilidade por meio do diâmetro NPS 2/DN 50, Classe 300, Schedule 40S, tipo de face, padrão dimensional, medidas da furação e especificação do material antes de realizar a compra.

A Classe 300 não representa uma pressão constante de trabalho de 300 psi. A pressão admissível depende da temperatura, do material e dos critérios estabelecidos pela norma e pelo projeto da tubulação.
