Relé Térmico Sobrecarga WEG RW317D

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original WEG

Marca: WEG

Código/Modelo da peça: RW317D

Valor referente: 1 unidade

O Relé Térmico de Sobrecarga WEG RW317D é uma peça original WEG, desenvolvida para proteger motores elétricos contra sobrecargas prolongadas, rotor bloqueado e falta de fase. Sua atuação ajuda a evitar superaquecimento, danos aos enrolamentos e redução da vida útil do motor.

O funcionamento ocorre por meio de elementos bimetálicos sensíveis à corrente elétrica. Quando a corrente permanece acima do valor regulado, o aquecimento provoca o disparo do relé, alterando o estado dos contatos auxiliares e comandando o desligamento do contator.

Com três polos principais, o RW317D monitora as fases do circuito e oferece compensação de temperatura, ajuste de corrente e possibilidade de rearme manual ou automático, conforme a configuração selecionada. Os contatos auxiliares permitem comandar o circuito de proteção e sinalizar o disparo.

Projetado para instalações industriais, o relé pode ser associado aos contatores WEG da família CWM por meio das barras de conexão correspondentes. A seleção do acessório depende do modelo do contator utilizado no conjunto.

O código RW317D identifica uma família fornecida em diferentes faixas de regulagem. Portanto, a corrente exata deve ser conferida diretamente na escala e na etiqueta do produto antes da compra.

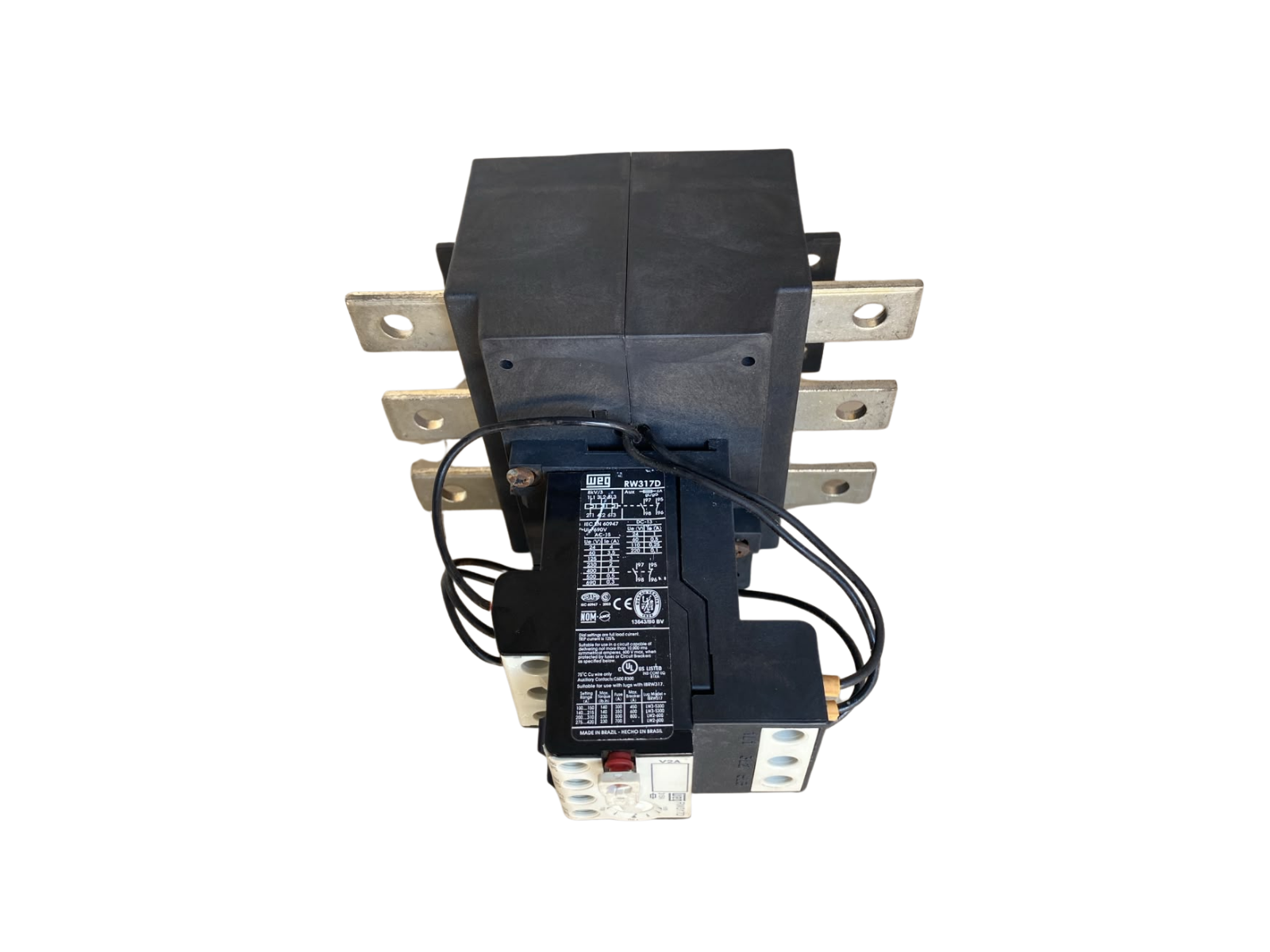

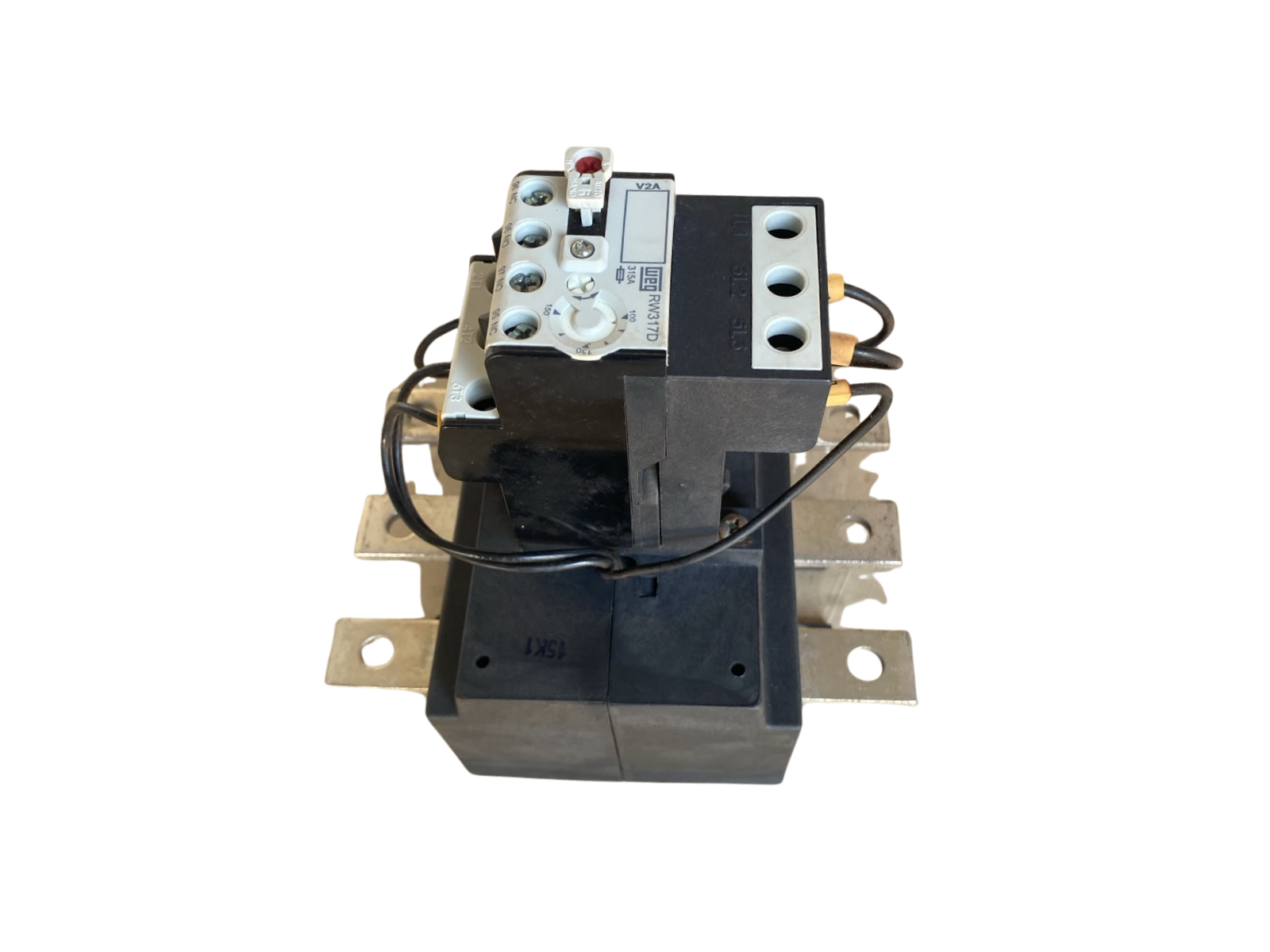

As fotos do anúncio são reais da peça.

Atenção: Recomendamos que o dimensionamento, a instalação e a regulagem sejam realizados por um profissional eletricista qualificado, com o circuito desenergizado e seguindo as orientações da WEG.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA RW317D:

Contatores WEG: CWM150, CWM180, CWM250, CWM300E e CWME400, conforme a faixa de corrente, o tipo de montagem e a barra de conexão utilizada.

Motores Elétricos: Motores trifásicos com corrente nominal compreendida na faixa de regulagem indicada na etiqueta do relé.

Painéis Elétricos Industriais: Conjuntos de partida e comando dimensionados para utilizar o relé térmico WEG RW317D.

A compatibilidade deve ser confirmada pela corrente nominal do motor, modelo do contator, tensão do circuito de comando e coordenação com o dispositivo de proteção contra curto-circuito.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Relé térmico de sobrecarga

Modelo: RW317D

Aplicação: Proteção de motores elétricos

Princípio de atuação: Elementos bimetálicos

Número de polos principais: 3 polos

Contatos auxiliares: 1 contato normalmente aberto e 1 contato normalmente fechado

Frequência: 50/60 Hz

Tensão nominal de isolação conforme IEC: Até 1.000 V

Tensão nominal de isolação conforme UL/CSA: Até 600 V

Tensão suportável de impulso: 8 kV

Modos de rearme: Manual ou automático, conforme ajuste

Sensibilidade à falta de fase: Sim

Compensação de temperatura: Sim

Faixas de regulagem encontradas para a família: 100–150 A, 140–215 A, 200–310 A e 275–420 A

Montagem: Associada ao contator ou instalada separadamente com os acessórios correspondentes

Grau de proteção dos terminais principais: IP00

Grau de proteção dos contatos auxiliares: IP20

Função: Monitorar a corrente do motor e comandar seu desligamento quando houver uma condição de sobrecarga ou falta de fase.

Código/Modelo da peça: RW317D

Atenção: A faixa de corrente não pode ser determinada apenas pela identificação RW317D. Confira obrigatoriamente a escala frontal e o código completo gravado na etiqueta da peça.

ANTES DE COMPRAR

Verifique a compatibilidade através do código completo, da faixa de regulagem, da corrente nominal do motor e do modelo do contator antes de realizar a compra.

Compare também a quantidade de polos, contatos auxiliares, forma de montagem e barras de conexão. O relé térmico protege contra sobrecarga, mas deve ser utilizado em conjunto com uma proteção adequada contra curto-circuito.
