Fusível Ultrarrápido Eaton/Bussmann 170M3816B

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Eaton / Bussmann

Marca: Eaton Bussmann Series

Código da peça: 170M3816B

Referência da família: 170M3816

Valor referente: 1 unidade

O Fusível Ultrarrápido Eaton Bussmann 170M3816B é uma peça original Eaton, desenvolvida para proteger semicondutores de potência contra correntes elevadas e curtos-circuitos. Sua atuação rápida ajuda a interromper falhas antes que elas provoquem danos graves aos componentes eletrônicos do circuito.

Pertencente à série 170M, apresenta corpo quadrado e terminais tipo lâmina, conforme o padrão DIN 43620. Sua corrente nominal de 250 A e elevada capacidade de interrupção permitem a utilização em sistemas industriais de alta potência.

Classificado na categoria de utilização aR, o fusível é indicado para a proteção de semicondutores, conversores de potência, retificadores, inversores, acionamentos de corrente contínua e barramentos DC. Essa classe atua especialmente contra correntes de curto-circuito, devendo ser combinada com a proteção de sobrecarga prevista no projeto elétrico.

O sistema indicador permite identificar a atuação do fusível, facilitando inspeções e procedimentos de manutenção. Sua construção foi projetada para oferecer baixa perda de potência, alta velocidade de interrupção e confiabilidade em aplicações industriais exigentes.

A referência oficial atualmente publicada pela Eaton para essa configuração aparece como 170M3816D. A identificação 170M3816B informada no produto deve ser comparada integralmente com sua etiqueta, pois a letra final pode indicar uma variante, revisão ou identificação comercial específica.

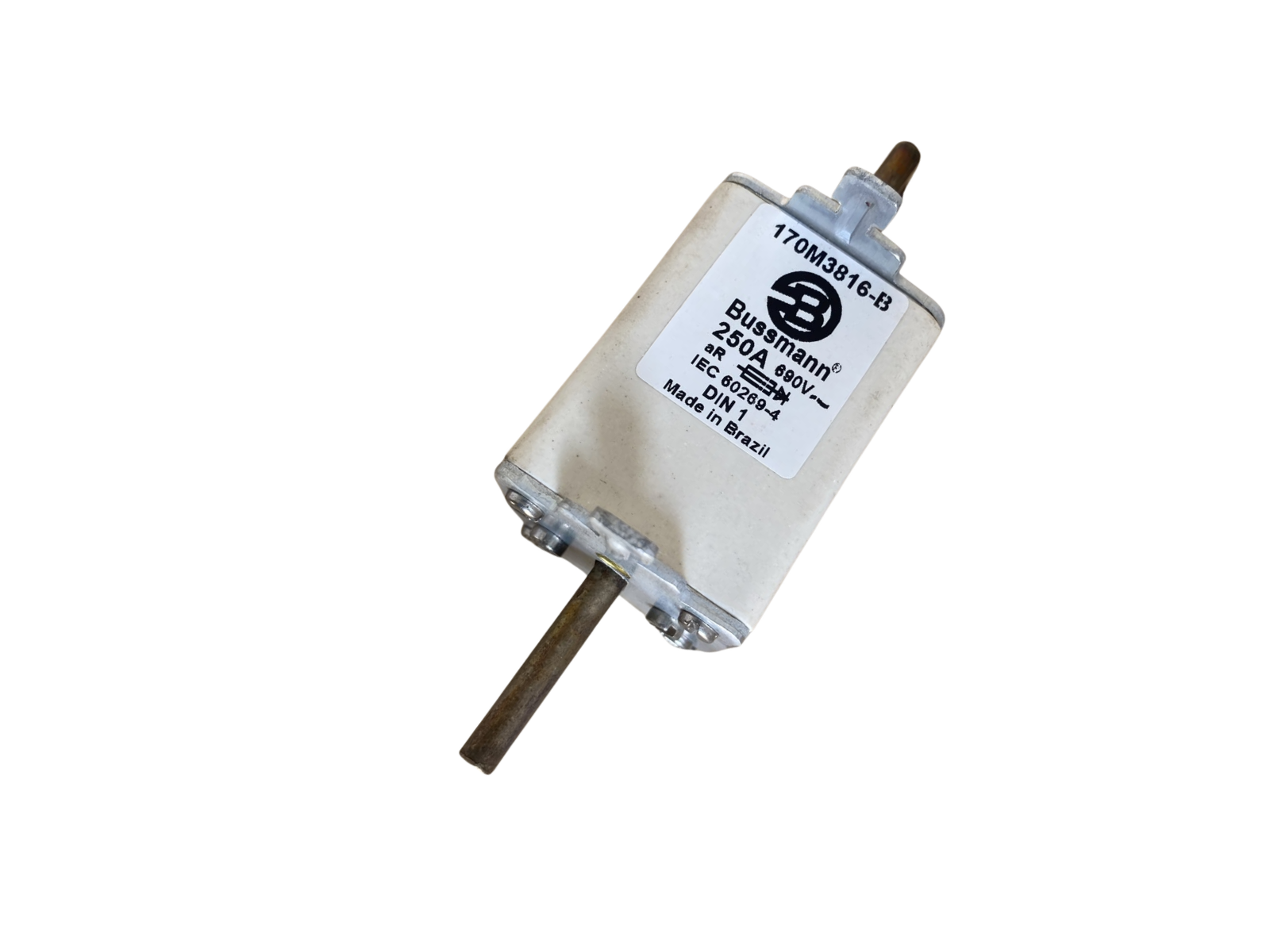

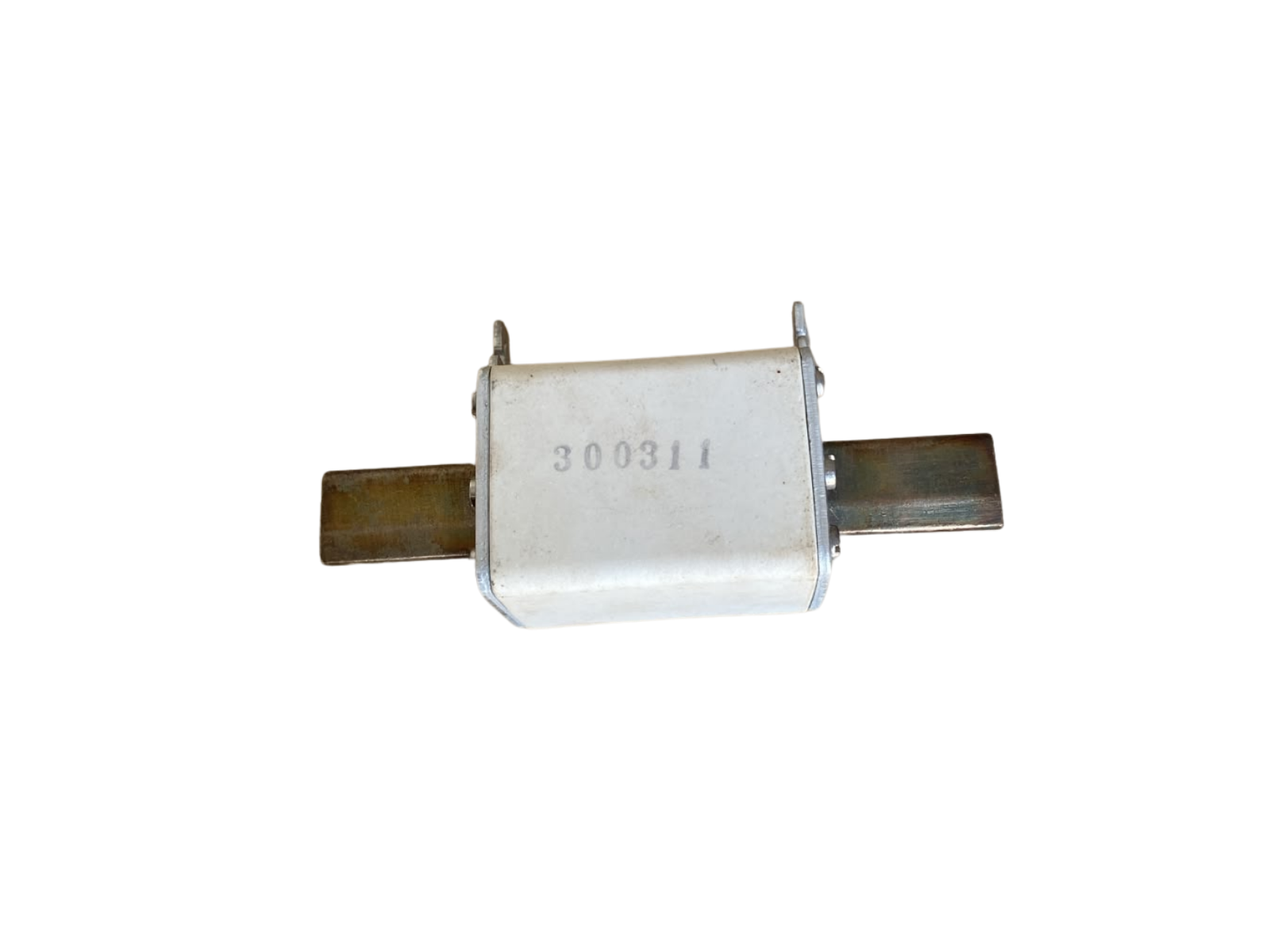

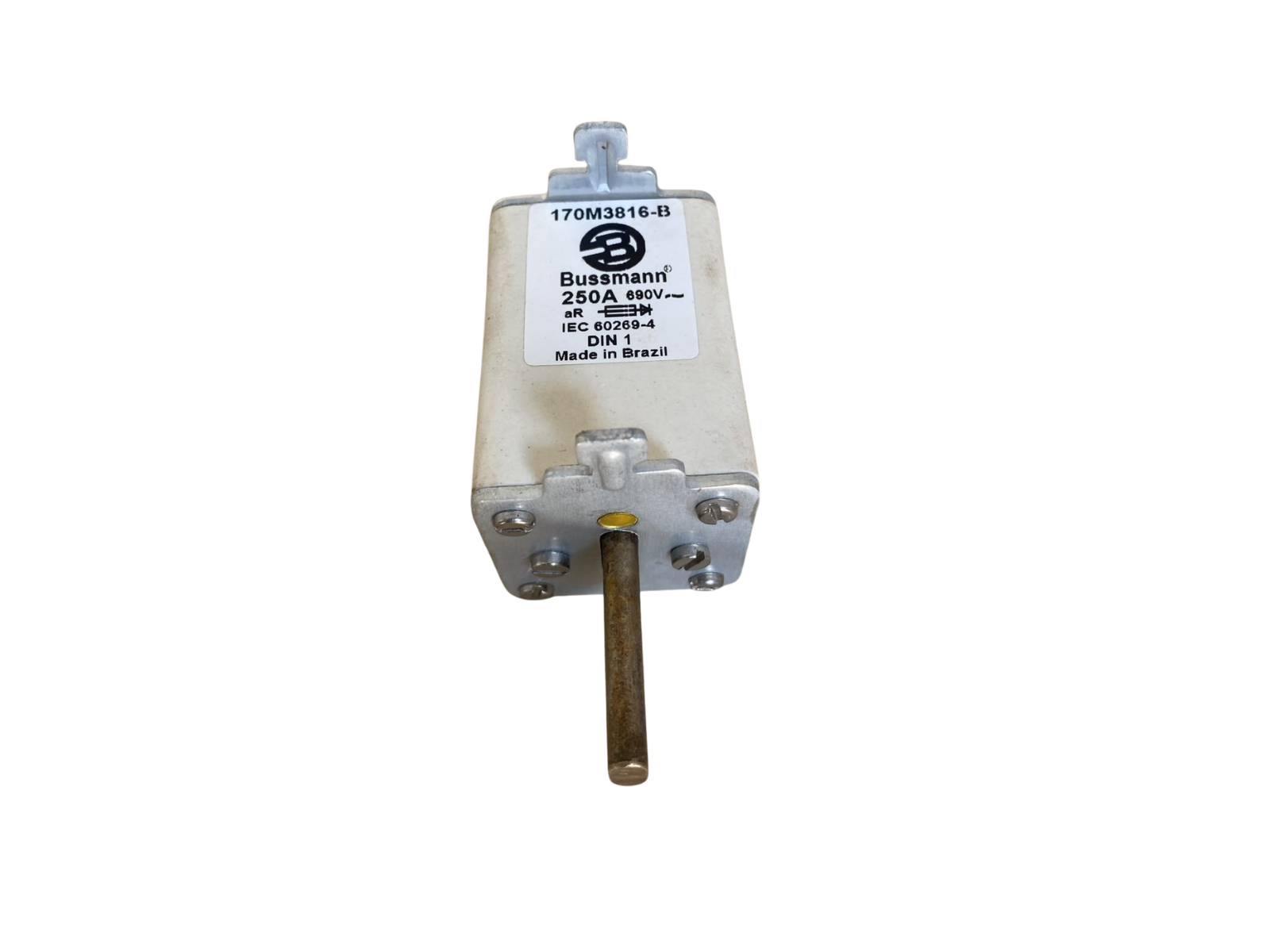

As fotos do anúncio são reais da peça.

Atenção: Recomendamos que a instalação, inspeção e substituição sejam realizadas por um profissional eletricista qualificado, com o circuito totalmente desenergizado e seguindo as normas de segurança aplicáveis.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 170M3816B:

Conversores e Retificadores: Sistemas que utilizam fusível ultrarrápido de 250 A, classe aR e tensão nominal compatível.

Inversores de Frequência: Equipamentos industriais com porta-fusível DIN tamanho 1 e especificação elétrica correspondente.

Acionamentos DC: Sistemas de acionamento em corrente contínua que utilizam fusíveis para proteção dos semicondutores de potência.

Barramentos DC: Circuitos de potência com proteção dimensionada para a família Eaton Bussmann 170M3816.

Soft Starters, Nobreaks e Relés de Estado Sólido: Conforme o projeto elétrico, a coordenação de proteção e as recomendações do fabricante do equipamento.

A compatibilidade não deve ser determinada apenas pelas dimensões ou pela corrente nominal. Confirme a tensão, classe de utilização, capacidade de interrupção, curva de atuação e valores de I²t exigidos pelo circuito.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Fusível ultrarrápido para semicondutores

Série: Eaton Bussmann 170M

Código informado: 170M3816B

Referência técnica da família: 170M3816

Referência oficial consultada: 170M3816D

Corrente nominal: 250 A

Tensão nominal: 690 V AC conforme IEC / 700 V AC conforme UL

Classe de utilização: aR

Capacidade de interrupção: 200 kA

Tipo de corrente: Corrente alternada (AC)

Tamanho construtivo: 1 / NH1

Formato: Corpo quadrado

Terminais: Contatos tipo lâmina

Padrão de conexão: DIN 43620

Indicador de atuação: Indicador de estado do fusível

I²t de pré-arco: 4.350 A²s

I²t total de interrupção: 31.000 A²s a 660 V

Perda de potência nominal: 16 W

Comprimento: 135 mm

Altura: 64 mm

Largura: 40 mm

Peso aproximado: 423 g

Certificações da família: IEC, reconhecimento UL e marcação CE

Conformidade: RoHS

Função: Interromper rapidamente correntes de curto-circuito, protegendo semicondutores e componentes eletrônicos de potência contra danos.

Código da peça: 170M3816B

ANTES DE COMPRAR

Verifique a compatibilidade através do código completo, da corrente nominal, tensão, classe de utilização, capacidade de interrupção, dimensões e padrão dos terminais.

A página indicada da Eaton corresponde ao código 170M3816D, enquanto a peça informada está identificada como 170M3816B. Antes da compra, compare a etiqueta completa e confirme com o responsável técnico se as duas identificações atendem ao mesmo projeto.

Não substitua o fusível por outro de mesma corrente sem verificar a classe aR, os valores de I²t e a coordenação com os semicondutores protegidos.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
