Módulo Entrada Analógica Allen-Bradley 1771-IFE/C

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Condição: Novo

Origem: Peça Original Allen-Bradley / Rockwell Automation

Marca/Fabricante: Allen-Bradley / Rockwell Automation

Código da peça: 1771-IFE

Revisão: Série C

Firmware: Revisão G

Valor referente: 1 unidade

O Módulo de Entrada Analógica Allen-Bradley 1771-IFE Série C é utilizado em sistemas de automação industrial da família 1771, incluindo aplicações com controladores PLC-5 e outros processadores Allen-Bradley compatíveis com comunicação por transferência de blocos.

O módulo recebe sinais analógicos provenientes de transmissores, sensores e instrumentos de processo, convertendo-os em valores digitais que podem ser processados pelo controlador. Possui resolução de 12 bits e capacidade para até 16 entradas simples, também chamadas de single-ended, ou oito entradas diferenciais.

Cada entrada pode ser configurada internamente para sinais de tensão ou corrente. Entretanto, o módulo completo deve operar com entradas simples ou diferenciais, não sendo permitido misturar essas duas topologias no mesmo módulo.

A comunicação com o processador é realizada por meio das instruções Block Transfer Read — BTR e Block Transfer Write — BTW. O controlador envia os parâmetros de configuração ao módulo e recebe os valores das entradas e as informações de diagnóstico por transferência de blocos.

Na Série C, o jumper interno de simulação das séries A/B sai de fábrica na posição POS G. Essa posição permite que o módulo informe corretamente valores situados acima ou abaixo dos limites da escala configurada. Quando a Série C substitui determinadas instalações com módulos das séries A ou B, a posição do jumper deve ser verificada conforme a programação existente.

O módulo ocupa uma ranhura do chassi de E/S 1771 e utiliza o braço de conexão de campo Allen-Bradley 1771-WG. A alimentação eletrônica é fornecida pela placa de fundo do chassi; transmissores passivos e dispositivos de campo devem possuir alimentação de circuito externa.

O produto 1771-IFE foi oficialmente descontinuado pela Rockwell Automation em 31 de maio de 2017. Portanto, é especialmente importante confirmar a série, a revisão de firmware, a configuração dos jumpers e o programa do controlador antes da substituição.

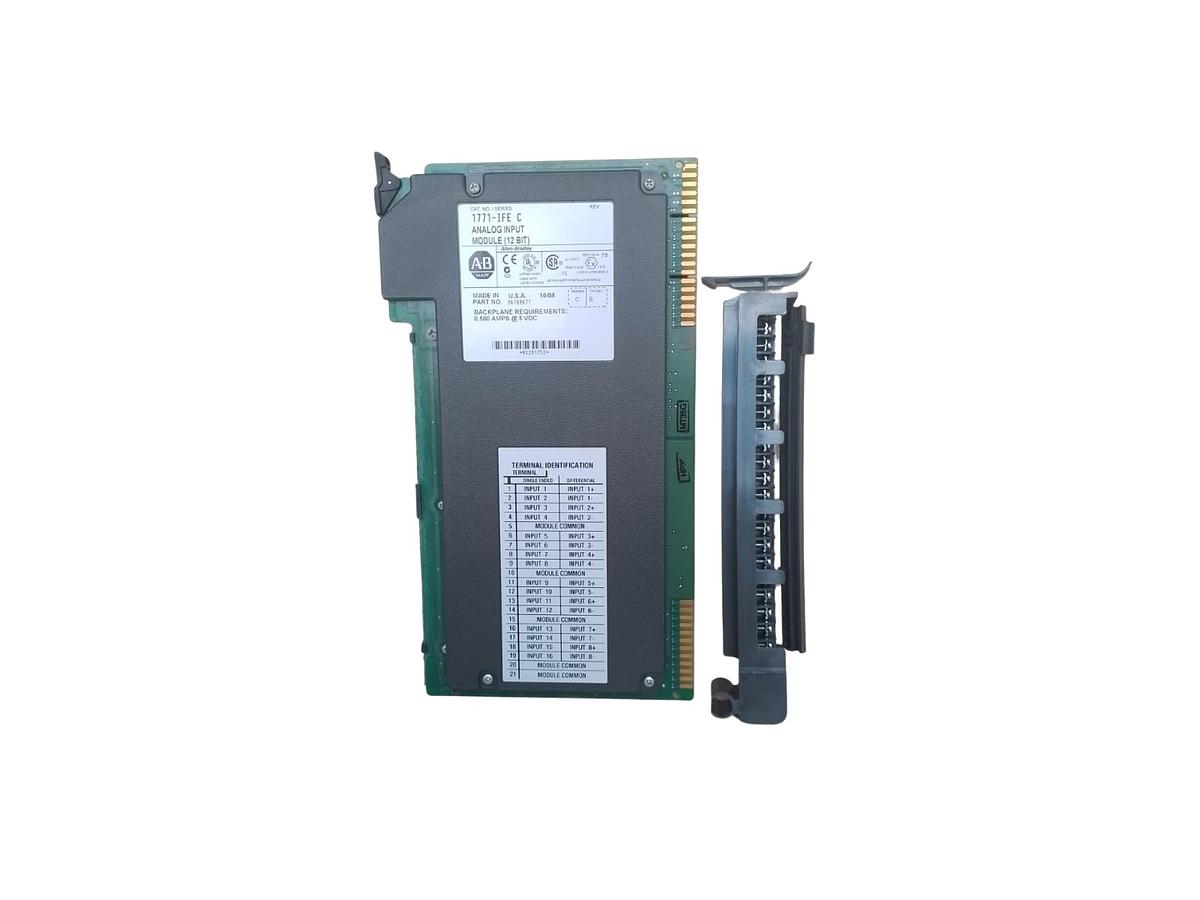

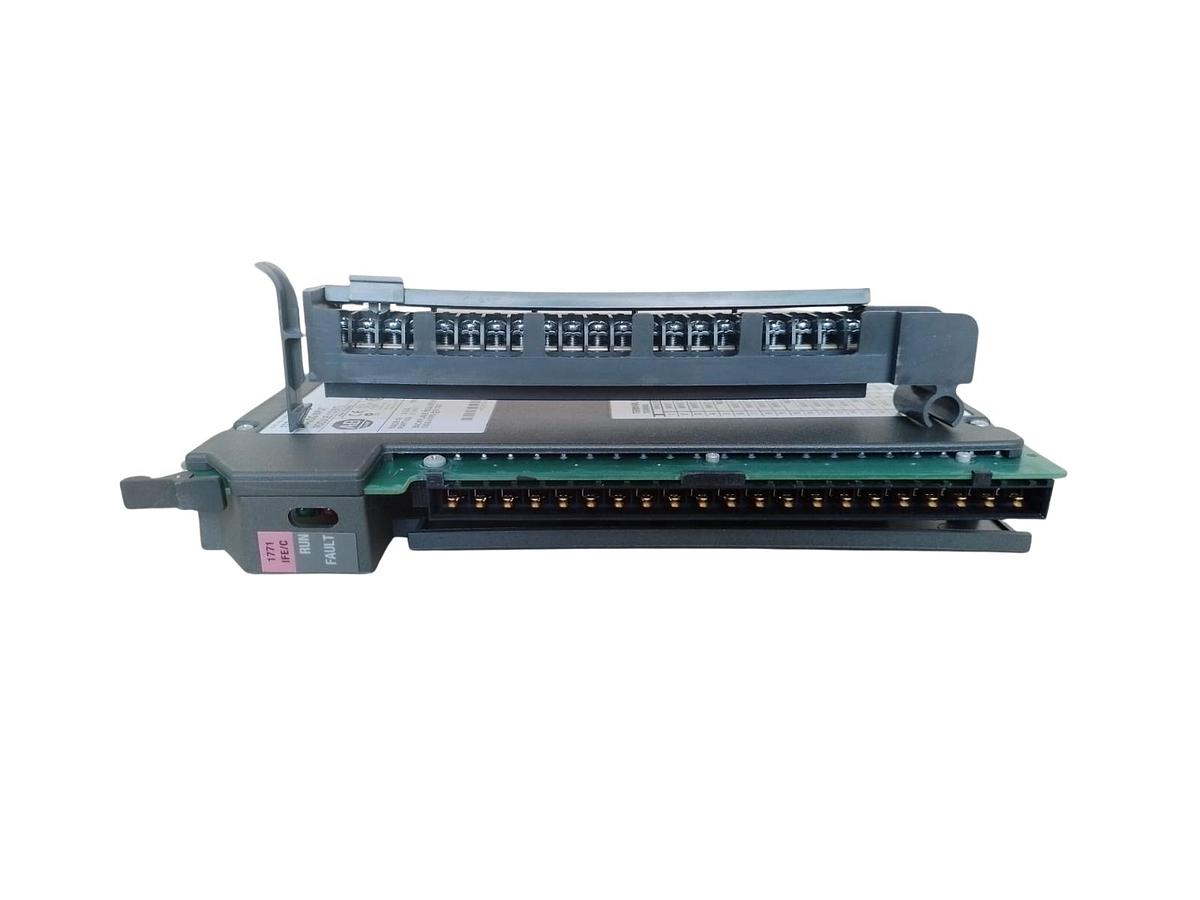

As fotos do anúncio são reais da peça.

SISTEMAS COMPATÍVEIS COM O MÓDULO 1771-IFE

Controladores Allen-Bradley: Processadores com capacidade para transferência de blocos, incluindo famílias PLC-2, PLC-3 e PLC-5, conforme programação e configuração do sistema.

Chassis de E/S Allen-Bradley: Família 1771 compatível.

Aplicação principal: Sistemas industriais de aquisição e processamento de sinais analógicos.

Dispositivos de campo: Transmissores de pressão, vazão, nível, temperatura e outros instrumentos com sinais de tensão ou corrente compatíveis.

Braço de conexão de campo: Allen-Bradley 1771-WG.

A compatibilidade deve ser confirmada pelo código 1771-IFE, série do módulo, firmware, modelo do chassi, processador instalado, endereçamento, programa do PLC e configuração elétrica das entradas.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Módulo de entrada analógica

Marca/Fabricante: Allen-Bradley / Rockwell Automation

Código de catálogo: 1771-IFE

Revisão: Série C

Firmware informado: Revisão G

Família: Bulletin 1771 I/O

Resolução: 12 bits em formato binário

Resolução em faixas bipolares: 12 bits mais sinal

Quantidade de entradas simples: Até 16 canais single-ended

Quantidade de entradas diferenciais: Até oito canais

Configuração permitida: Todos os canais simples ou todos diferenciais

Entradas configuráveis: Tensão ou corrente, selecionadas por jumpers internos

Faixas nominais de tensão: 1 a 5 Vcc, 0 a 5 Vcc, −5 a +5 Vcc, −10 a +10 Vcc e 0 a 10 Vcc

Faixas nominais de corrente: 4 a 20 mA, 0 a 20 mA e −20 a +20 mA

Formato dos dados: Binário de 12 bits, complemento de dois, magnitude com sinal ou BCD de quatro dígitos, conforme configuração

Comunicação: Transferência de blocos

Leitura de dados: Block Transfer Read — BTR

Gravação da configuração: Block Transfer Write — BTW

Escalonamento: Selecionável em unidades de engenharia

Filtragem digital: Configurável

Amostragem em tempo real: Configurável

Precisão nominal: 0,1% da escala completa a 25 °C

Linearidade: ±1 LSB

Repetibilidade: ±1 LSB

Impedância nas entradas de tensão: 100 MΩ

Impedância nas entradas de corrente: 250 Ω

Tensão de modo comum máxima: ±14,25 V em relação ao comum do módulo

Corrente máxima nas entradas configuradas para corrente: 30 mA

Taxa interna de varredura sem filtro: 12,5 ms para oito entradas diferenciais ou 25 ms para 16 entradas simples

Alimentação do módulo: Fornecida pela placa de fundo do chassi 1771

Alimentação dos transmissores: Externa; o módulo não fornece alimentação de circuito aos dispositivos de entrada

Consumo indicado para a Série C: Aproximadamente 500 mA na placa de fundo

Quantidade de ranhuras: Uma

Braço de conexão: 1771-WG

Temperatura de operação: 0 a 60 °C

Temperatura de armazenamento: −40 a 85 °C

Umidade relativa: 5% a 95%, sem condensação

Posição original do jumper de simulação: POS G para aplicações da Série C.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 1771-IFE e confirme se a aplicação exige um módulo da Série C com Firmware G.

Confira a etiqueta lateral, o número da série, a revisão do firmware e o estado dos jumpers internos. Módulos 1771-IFE das séries A, B e C podem exigir configurações diferentes para funcionar corretamente com o programa existente.

Confirme se o sistema está configurado para 16 entradas simples ou oito entradas diferenciais. As duas topologias não devem ser combinadas no mesmo módulo.

Verifique os jumpers utilizados para selecionar entradas de tensão ou corrente. A instalação com configuração incorreta pode gerar valores inválidos e comprometer o dispositivo conectado.

Confirme no programa do controlador o tamanho dos arquivos BTR e BTW, as faixas de entrada, o formato dos dados, o escalonamento, a filtragem e o intervalo de amostragem.

O módulo não fornece alimentação aos transmissores. Sensores e transmissores passivos devem utilizar uma fonte externa compatível.

Utilize cabos blindados para os sinais analógicos. A blindagem e o fio de dreno devem ser aterrados em apenas uma extremidade, conforme as orientações técnicas da Rockwell Automation.

Evite instalar o módulo próximo de dispositivos CA ou módulos CC de alta tensão, pois o ruído elétrico pode interferir nas medições analógicas.

Não instale nem remova o módulo com o chassi energizado. A alimentação da placa de fundo deve ser desligada antes de qualquer intervenção.

Como o produto está descontinuado, qualquer substituição tecnológica deve ser analisada pela engenharia de automação. Uma alternativa atual pode exigir alterações no chassi, na fiação, no endereçamento e no programa do controlador.

A instalação, configuração e calibração devem ser realizadas por profissional qualificado, seguindo a documentação técnica do sistema.
