Módulo Saída Digital Allen-Bradley 1771-OBN

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Allen-Bradley

Marca/Fabricante: Allen-Bradley / Rockwell Automation

Código da peça: 1771-OBN

Valor referente: 1 unidade

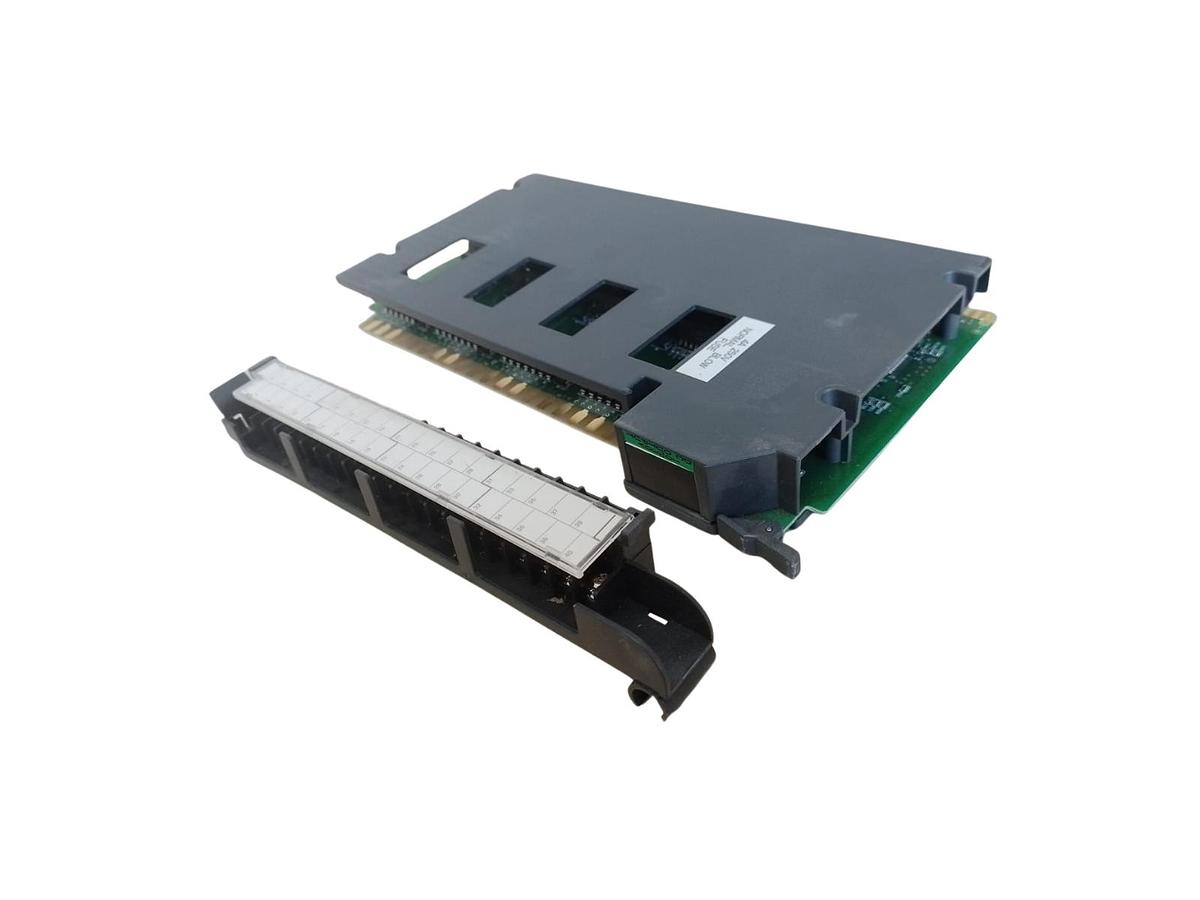

O Módulo de Saída Digital Allen-Bradley 1771-OBN é um componente de I/O discreto de alta densidade pertencente à família Universal I/O série 1771 da Rockwell Automation, desenvolvido para utilização em sistemas de automação baseados na plataforma de controladores PLC-5.

O módulo possui 32 saídas digitais do tipo Sourcing (High-True), responsáveis por fornecer o caminho de tensão positiva para as cargas conectadas. As saídas são organizadas em 4 grupos de 8 pontos, permitindo o acionamento e controle de diferentes dispositivos de campo em sistemas industriais.

Sua faixa de operação é de 10 a 30 V CC, com capacidade de corrente de até 0,5 A contínuos por ponto, máximo de 2,0 A por grupo e máximo de 8,0 A por módulo. O consumo máximo através do backplane é de 330 mA a 5 V CC.

O painel frontal possui 32 indicadores de status em LED, permitindo visualizar individualmente o estado lógico de cada saída. O módulo também possui indicação específica para condição de fusível queimado, auxiliando no diagnóstico e na manutenção do sistema.

Para proteção dos circuitos de saída, o 1771-OBN utiliza quatro fusíveis de 4,0 A / 250 V, sendo um para cada grupo de 8 saídas. O módulo utiliza o braço de cabeamento 1771-WN para conexão dos dispositivos de campo.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 1771-OBN:

Sistemas de Automação Allen-Bradley: Plataforma PLC-5 e sistemas Universal I/O da família 1771 compatíveis com o módulo de saída digital 1771-OBN.

O módulo pode ser utilizado em chassis compatíveis da família 1771, exceto nos modelos 1771-A1, 1771-A2 e 1771-A4.

A compatibilidade pode variar conforme o chassi, controlador, configuração do rack, alimentação, braço de cabeamento e arquitetura do sistema. Confirme a referência 1771-OBN e a configuração existente antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Módulo de saída digital / I/O discreto

Família: Universal I/O 1771

Número de saídas: 32 saídas digitais

Configuração de saída: Sourcing (High-True)

Faixa de operação: 10 a 30 V CC

Corrente contínua por ponto: 0,5 A

Corrente máxima por grupo: 2,0 A

Corrente máxima por módulo: 8,0 A

Agrupamento das saídas: 4 grupos de 8 saídas

Consumo máximo do backplane: 330 mA a 5 V CC

Proteção: 4 fusíveis de 4,0 A / 250 V

Indicadores de status: 32 LEDs para indicação individual das saídas

Indicador de diagnóstico: Indicação de fusível queimado

Braço de cabeamento compatível: 1771-WN

Aplicação: Controle de dispositivos digitais de campo em sistemas industriais de automação

Função: Receber comandos do sistema de controle e fornecer sinais digitais de saída para acionamento de dispositivos de campo compatíveis.

ANTES DE COMPRAR

Confirme se o código 1771-OBN corresponde exatamente ao módulo indicado para o sistema de automação.

Verifique o modelo do chassi 1771, o controlador utilizado, a tensão de operação, o tipo de saída Sourcing (High-True), a corrente exigida pelas cargas e o braço de cabeamento antes da compra.

Confirme se os dispositivos de campo conectados possuem configuração elétrica compatível com as características das saídas do módulo.

O 1771-OBN não deve ser utilizado nos chassis 1771-A1, 1771-A2 e 1771-A4.

Confira também o sistema de chavetamento do rack antes da instalação para evitar a inserção do módulo em uma posição destinada a outro tipo de I/O.

Recomenda-se que a instalação, configuração e substituição sejam realizadas por profissional qualificado, seguindo as orientações técnicas da Rockwell Automation e os procedimentos de segurança aplicáveis ao sistema.
