Conector Bipolar Caplugs MS3102A24-9P

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Componente industrial padrão militar

Marca indicada na peça: Caplugs

Código da peça: MS3102A24-9P

Valor referente: 1 unidade

O Conector Circular Industrial MS3102A24-9P é um receptáculo elétrico de montagem fixa em caixa ou painel, desenvolvido conforme o padrão militar MIL-DTL-5015.

O conector possui duas posições com contatos macho, sendo utilizado para estabelecer conexões elétricas seguras em máquinas, painéis, equipamentos militares, sistemas marítimos e instalações industriais submetidas a condições operacionais exigentes.

A carcaça tamanho 24 utiliza inserto com arranjo 24-9 e sistema de acoplamento rosqueado. Esse formato proporciona união firme com o conector correspondente, reduzindo o risco de desconexão provocada por vibrações ou movimentos do equipamento.

Os terminais são do tipo copo de solda, permitindo a ligação dos condutores diretamente aos contatos. A carcaça é fabricada em liga de alumínio com acabamento verde-oliva, enquanto os contatos são produzidos em liga de cobre com acabamento prateado.

O código MS3102A24-9P é uma referência padronizada e pode ser produzido por fabricantes homologados.

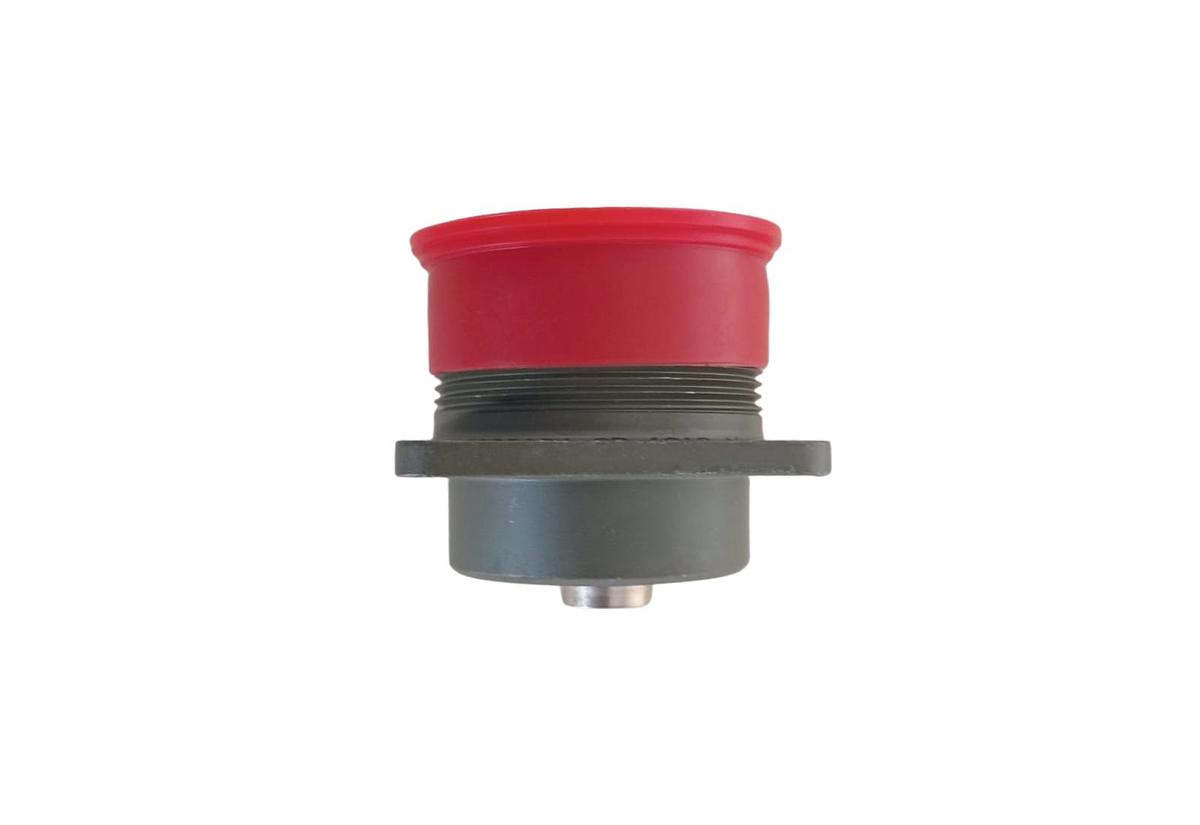

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA MS3102A24-9P:

Máquinas e equipamentos industriais: Utilizado em painéis, caixas elétricas e sistemas que empreguem a configuração MS3102A24-9P.

Equipamentos militares: Aplicação em sistemas elétricos compatíveis com o padrão MIL-DTL-5015.

Equipamentos marítimos: Utilização em sistemas de alimentação, comando e interligação elétrica compatíveis.

Painéis de controle: Instalação fixa por flange em caixas e painéis elétricos.

Conector correspondente: Compatível para acoplamento com plugue fêmea MS3106A24-9S ou equivalente tecnicamente compatível.

A compatibilidade deve ser confirmada pelo código completo MS3102A24-9P, pelo arranjo 24-9, pela quantidade e pelo gênero dos contatos, pela orientação do inserto e pelo conector correspondente.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Conector circular industrial

Configuração: Receptáculo com contatos macho

Código: MS3102A24-9P

Série: MS

Norma de referência: MIL-DTL-5015

Classificação: Grau militar

Número de posições: 2

Tipo dos contatos: Pinos macho

Tamanho da carcaça e inserto: 24-9

Orientação do inserto: N – normal

Montagem: Painel ou caixa

Sistema de fixação: Flange

Tipo de acoplamento: Rosqueado

Terminação elétrica: Copo de solda – Solder Cup

Material principal: Metal

Material da carcaça: Liga de alumínio

Acabamento da carcaça: Cromato verde-oliva sobre cádmio

Material dos contatos: Liga de cobre

Acabamento dos contatos: Prata

Material do inserto: Neoprene

Cor: Verde-oliva

Blindagem: Não blindado

Abertura indicada: 1,375 polegada / aproximadamente 34,93 mm

Temperatura de trabalho: Entre -55 °C e +125 °C

Aplicações: Sistemas industriais, militares e marítimos

Função: Realizar a conexão elétrica entre cabos, painéis e equipamentos compatíveis com o padrão e o arranjo do conector.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente MS3102A24-9P.

Confirme se a aplicação exige um receptáculo de painel com dois contatos macho, carcaça tamanho 24, arranjo 24-9 e orientação normal.

Observe que as letras e os números presentes no código definem a construção, o tamanho da carcaça, o arranjo dos contatos e o gênero dos terminais. Conectores visualmente semelhantes podem apresentar configurações elétricas diferentes.

Compare o flange, os pontos de fixação, o diâmetro, a orientação do inserto e o conector correspondente antes da compra.

A soldagem e a instalação devem ser realizadas por um profissional qualificado. Evite excesso de temperatura nos terminais, inversão dos condutores ou esforço mecânico sobre os contatos.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
