Anel Retentor "O" NBR Caterpillar 4J-0520

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 4J-0520

Valor referente: 1 unidade

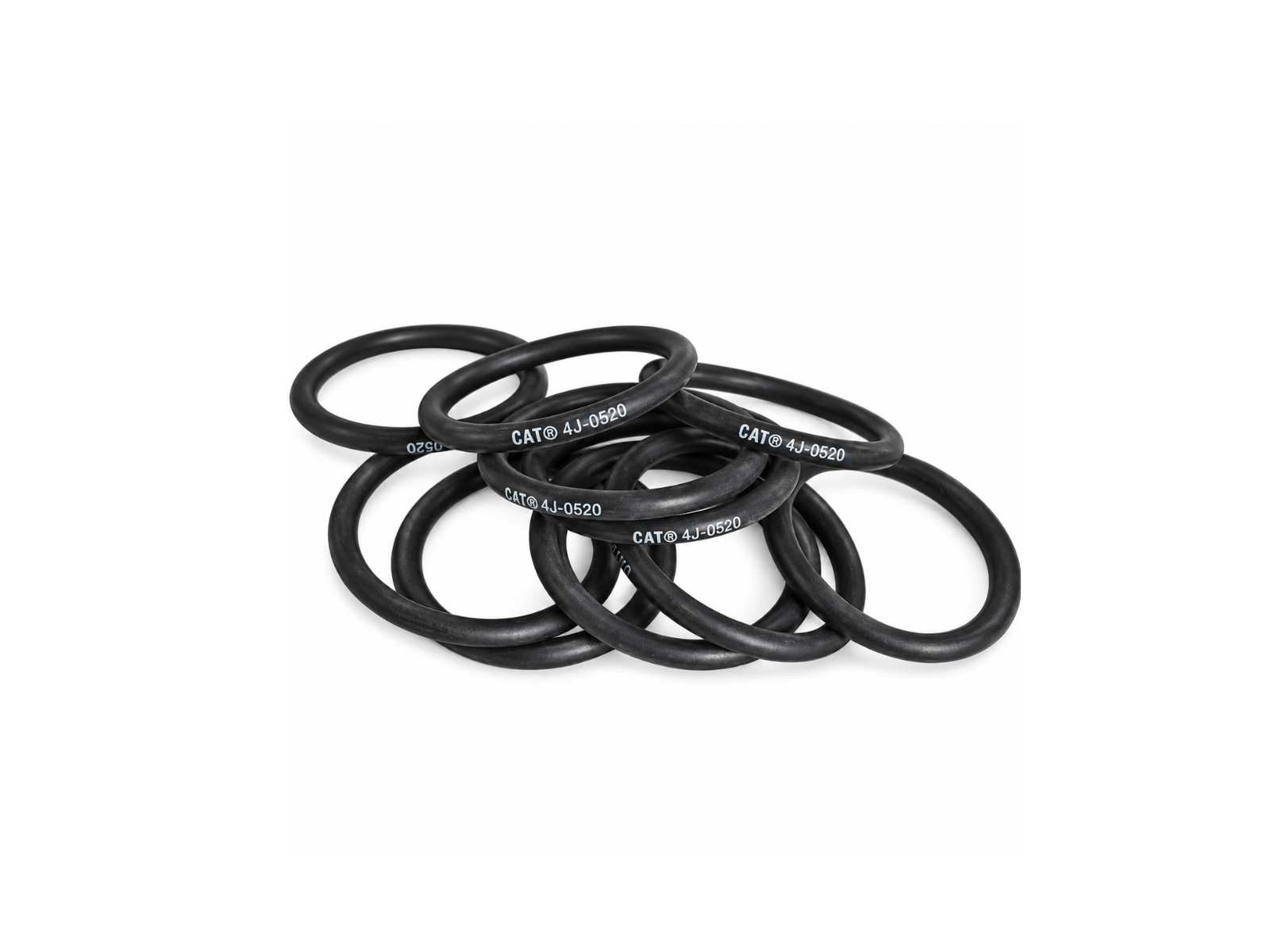

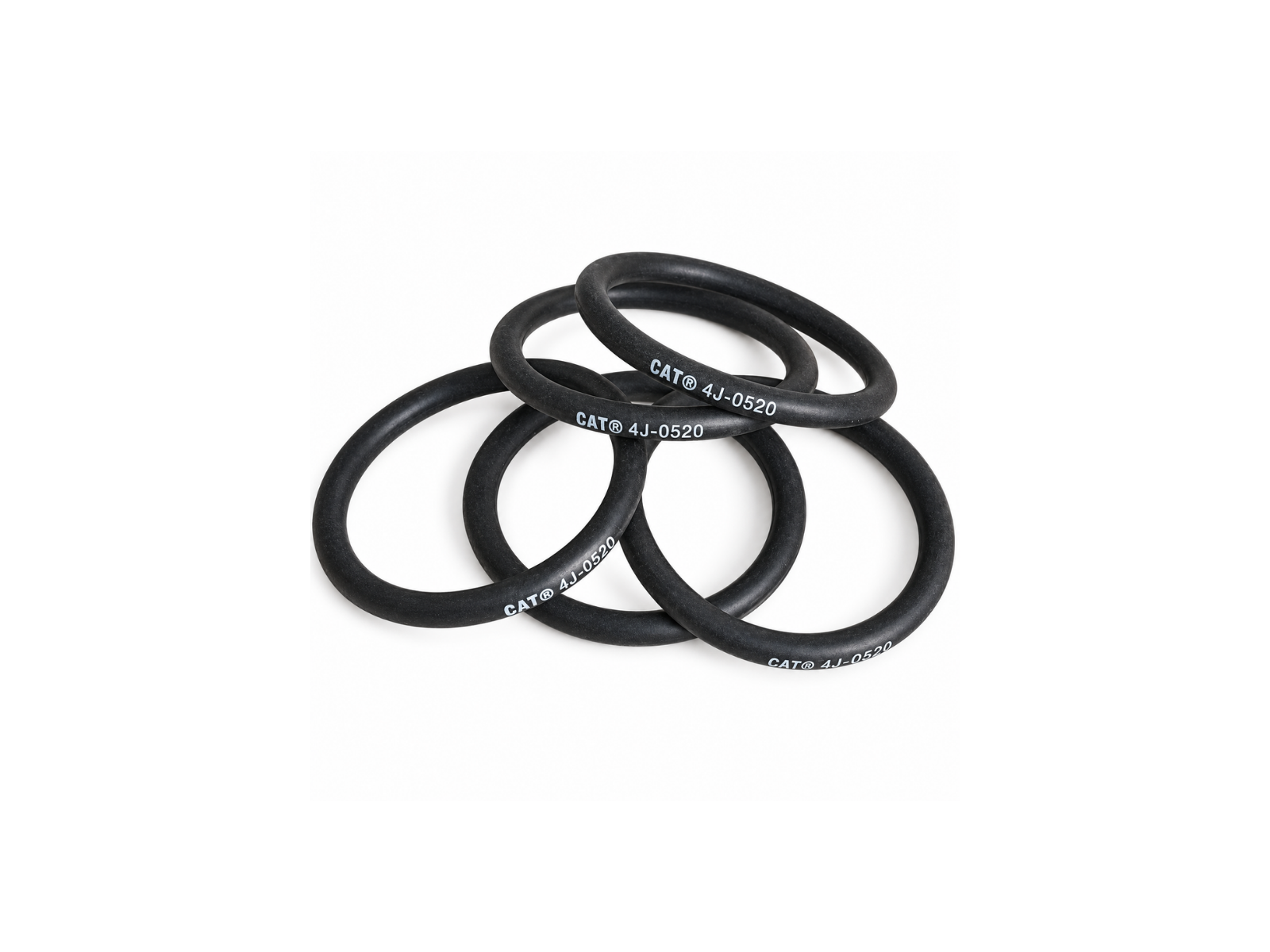

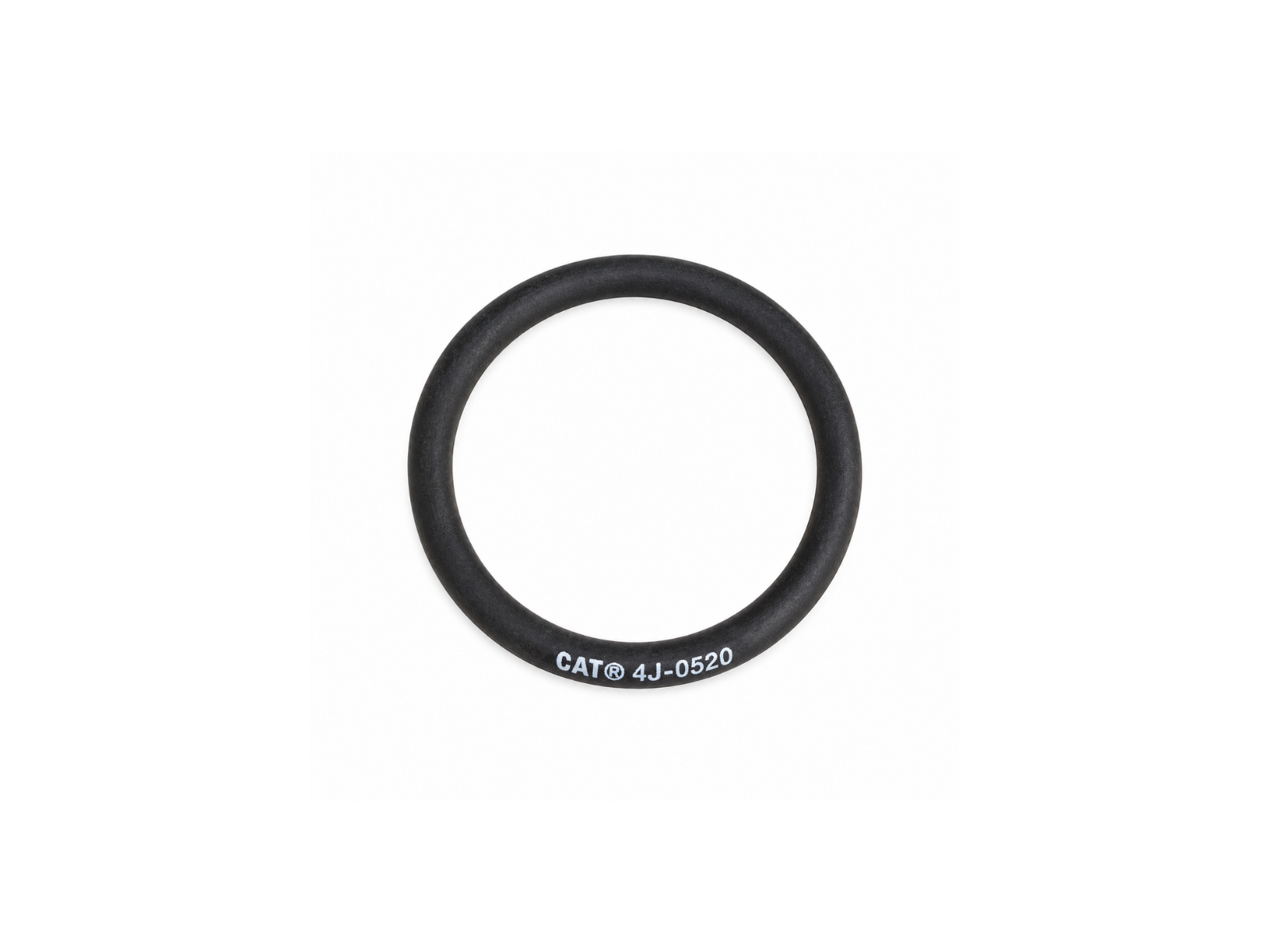

O Anel Retentor em O Caterpillar 4J-0520 é um componente de vedação utilizado em conjuntos de equipamentos e motores compatíveis.

Sua função é auxiliar na estanqueidade entre superfícies de montagem, reduzindo a passagem de fluidos pela região de vedação.

Fabricado em borracha nitrílica NBR, possui dureza de 90 Shore A, diâmetro interno de 32,92 mm e seção transversal de 3,53 mm.

A aplicação deve respeitar as dimensões do alojamento, o fluido utilizado e as condições de pressão e temperatura previstas pelo fabricante.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 4J-0520:

Acoplador rápido: FUSION.

Acoplador rápido MWL: SW2003/6.

Acoplador rápido MWL HPL: PW2503/7.

Aplainadora a frio: PM620 e PM622.

Arranjo de pulverização: CAT WDS.

Assentador de tubos: 587T, 587R, 578, 561N, 561H, PL83, PL87, PL72, PL61, 583K, 572R II, 571G, 589, 594H e 594.

Bombeador: SPF343C e SPT342.

Conjunto identificado como botão giratório: HYDRAULIC — confirmar a identificação e a configuração da aplicação.

Britadeira: CR28 e CR35.

Cabeça de colheitadeira: SAT223, SAT223T, SAT422DB, SAT322TSC, SAT322T, SAT318, SAT323T e SAT323TSC.

Cabeça de trituração: HM825, HM416, HM418, MD-250 e HM316.

Caminhão: 793F XQ, 775G, 775F, 793F OEM, 777C, 777B, 777D, 775G OEM, 785, 789, 793, 797, 770G, 793B, 793C, 772G, 773G, 773F, 797B, 773B, 769, 772, 770, 773, 777, 775G LRC, 789D, 769B, 769C, 69D, 773G OEM, 785D e 795F AC. A identificação “69D” deve ser confirmada no catálogo da aplicação.

Caminhão articulado: D35HP, D30C, D30D, D35C, D250E, D250D, D250B, D550B, D400E, D400D, 730C, 725, 740, 730, 735 OEM, 735, 725C, D44B, D20D, D25D, D25C, D350D, D350C, D300E, D300D, D300B, D400 e D40D.

Caminhão ejetor: 730C, 740 e 730.

Caminhão fora de estrada: 777G, 793D, 777, 789 e 793.

Aplicação adicional informada: D10R — confirmar o conjunto e a categoria, pois consta na relação fornecida entre os caminhões fora de estrada.

Caminhão subterrâneo articulado: AE40, AD45B, AD60, AD55, AD30, AD45, AD40 e AD55B.

Carregadeira: 960F, 962H, 962G, 986H, 986K, 962K, G926, G910, 988B, 988G, 988H, 988F, G916, 988K, 966D, 966C, 966F, 966E, G936, 966H, 966G, 966R, 924F, 924H, 924G, 924K, 928F, 926E, 962, 928H, 928G, 966, 972, 966 GC, 988F II, 986, 980, 950G II, 988, 995, 994, 990, 993, 992, 916, 920, 980G II, 926, 930, 936, 950, 950B/950E, 924GZ, 924HZ, 990H, 938G II, 993K, 992D, 992B, 992C, 992G, 992K, 972XE, 970F, 994H, 966G II, 972G, 972H, 972K, 972M, 988GC, 950B, 950E, 950G, 950F, 950H, 950K, 930G, 930H, 930K, 930R, 930T, 936E, 936F, 962G II, 938G, 938F, 938H, 938K, 990 II, 918F, 966XE, 980F II, 966F II, 972G II, 980B, 980C, 980F, 980H, 980G, 980K e 950F II.

Carregadeira de lança articulada: 559C, 2384C, 579C e 2484C.

Carregadeira de mineração: R1600G, R1700 II, R1300, R1600, R2900, R1300G II, R1700G, R3000H, R2900G e R1300G.

Challenger: 65, 75, 75C, 70C, 65C, 65B, 65D e 85C.

Compactador de aterro: 836, 826G II, 816F II, 816, 826C, 826B, 826G, 826H, 826K, 836K, 816B e 816F.

Compactador de solo: 815, 815B, 815F, 825H, 825G, 825K, 825C, 825B, 815F II e 825G II.

Compactador pneumático: PS-150C.

Compactador vibratório: CB-534B, CB-634, CB-614, CD-54, CB-434, CS-583, CS-323, CS-563, CS-533, CS-531, CVP55, CP-563, CP-323, VVP25, VVP45, CVP75, CP-533 e CVP110.

Controle hidráulico: 193, 163, 143, 183B, 153, 140 e 173B.

Escavadeira: 330 L, 345B II, 349D L, 320-A L, 215B, 325B L, 320-A S, 215C, 320-A N, 215D, 324D, 324E, 375-A L, 315D L, 325-A, 320D2, 336D2 L, 323D, 322N, 322-A LN, 312-A, 322B, 322C, 385C FS, 324E LN, 321C, 345B, 345C, 321B, 345D, 385C L, 219D, 325D L, 330 LN, 317, 320GX, 374D L, 312C L, 330C FM, 320 GX, 325B, 349D, 350 L, 336E L, 325C, 325D, 336E H, 345B L, 330-A L, 329D LN, 231D, M325D MH, 318D2 L, 324E L, 320D RR, 323D S, 323D L, 385B, 385C, 345D L, 320N, 320B, 320C, 320D, 320E, 235B, 235C, 235D, 365C L, 365C, 365B, 320C L, 325D FM LL, 320D LN, 325 LN, 320D FM RR, 350-A, 336D LN, 349 GC, 320E L, 325D FM, 320D GC, 349D2, 323D2 L, 330C L, 336D2, 318D L, 320B LU, 320D FM, 320B LL, 340, 324D FM, 349D2 L, 352, 350, 326, 325, 323, 329E L, 330, 336, 333, 329D, 329E, 330-A, 323 GX, 317 N, 330C LN, 325D MH, 330-A LN, 365B II, 320D2 L, 324D LN, 330C MH, 345C MH, 312E, 336D, 312C, 336E, 333 GC, 326D L, 325C L, 225B, 225D, 323D LN, 330B LN, 330D FM, 312B L, 320D2 GC, 320D LRR, 365C L MH, 315C, 336D L, 350-A L, 229D, 322-A, 324D L, 320E RR, 322B L, 324D FM LL, 317-A, 320E LRR, 345C L, 325-A L, 323D SA, 322 L, 317-A N, 315-A, 320B FM LL, 320B N, 320B L, 245D, 330B, 330C, 330D, 245B, 390F L, 320 L, 365B L, M325D L MH, 320B U, 336E LH, 325-A FM L, 340D2 L, 320D L, 390D L, 319D LN, 330B L, 326 GC, 319D L, 325 L, E450, 330D L, 322-A L, 322-A N, 229, 225, 325-A LN, 330D MH, 328D LCR, 329D L, 235, 330D LN, 320C FM, 319C, 318C, 322 LN, 345D L VG, 320-A, 340D L, 219, 215, EL200B, E200B, 385C L MH, 321D LCR, 375-A, 316E L, 245, 322C FM e M315.

Escavadeira de mineração: 5130 e 5110B.

Escavadeira de rodas: 416F, W345C MH, M318D, M318C, M318C MH, M315C, M315D, M316C, M316D, M313C, M313D, M322D MH, M330D, M325C MH, M315GC, M318D MH, M323F, M322D, M322C e M325B. A classificação do modelo 416F nessa categoria deve ser confirmada.

Escavadeira florestal: 345C.

Escrêiper de rodas: 666B, 621E, 621G, 621F, 621B, 623G, 623F, 623B, 623E, 627G, 627F, 627B, 627E, 651E, 631G, 631E, 657G, 633B, 633D, 657E, 657B, 613C, 637E, 637G, 637B, 613B, 637D, 639D, 615C, 615, 627, 633, 613, 666, 637, 657 e 651.

Feller buncher: FB518.

Feller buncher de esteira: 1190, 2290, 1390, 2491, TK732, TK722, TK721, TK752, TK751, TK741, 1290T, 2390, 2391, 2590, TK711, 511, 522, 521, 1190T, 1090, 521B, 532, 541, 551 e 552.

Feller buncher de rodas: TK370, 573C, TK380, HA870, 553C, 2570C, 563C, 543, 2470C e 2670C.

Ferramenta de trabalho: RC20.

Produtos florestais: 568.

Forwarder: 584, 574 e 584HD.

Garra: 518, 120C e 125C.

Gerador: SR4.

Grupo gerador: C32.

Guincho: 53, 57, 56, 55, 54, 59, 58, 528, 518, 54H, 57H, 56H, 59N, 59L e 58L.

Lâmina: 834U, 834S, 6, 814S, 8SU, 10SU, 6SU, 10C, 11U, 10S, 10U, 977A, 824S, 826B, 824C, 825, 824, 815, 9SU, 834, 7SU, 11SU, 7S LGP, 8S, 8U, 9A, 9C, 9U, 9S, 9R, 4S, 4P, 5A, 5P, 5S, 6A, 6S, 7A, 7S, 7U, 8A, 3S, 3P e 4A.

Lança: 120C.

Logger: 322C e 227.

Manipulador telescópico: TH330B, TH220B, TH355B, TH350B, TH460B, TH360B, TH103, TH62, TH63, TH82, TH83, TH560B, TH580B, TH340B, TH210 e TH215.

Martelo: 100, H100S, H100, H180DS, H140CS, H140DS, H160CS e H160DS.

Minicarregadeira: 272C, 256C, 262C2, 248, 262C, 228 e 246C.

Miniescavadeira hidráulica: 306E2, 305.5, 307D, 307B, 306E, 308C, 301.6C, 301.8C, 305 e 306.

Misturador da recuperadora: RM800.

Módulo de energia: OEM POWER — identificação genérica sujeita à confirmação do conjunto.

Motoniveladora: 135H, 120M 2, 130G, 140M 2, 135H NA, 140H ES, 12H NA, 120H ES, 140H NA, 24H, 160K, 160H, 160M, 140M 3 AWD, 12H ES, 120H, 120G, 16, 14, 120M, 120K, 120 GC, 163H, 140M, 140K, 140H, 140G, 143H, 12M 2, 163H NA, 160M 2, 120H NA, 160H ES, 16M, 16H, 14M, 140, 16GC, 14H, 14G, 14E, 12H, 12G, 12M, 120, 12F, 160H NA e 120K 2.

Motor industrial: 3516B, 3306, C18 e D333C.

Motor de máquina: 3306 e C4.4.

Motor de caminhão: 1673C, 3306C, 3306B e 3306.

Motor marítimo: C32.

Pá frontal: 235C, 385C, 5080 e 5090B.

Pá-carregadeira de esteira: 935C, 935B, 973C, 973D, 951C, 951B, 953B, 977H, 953C, 953D, 977K, 977L, 955C, 931B, 931C, 955K, 955L, 983B, 963, 973, 983, 943, 941, 953, 963D, 963B, 941B, 931C II e 935C II.

Pá-carregadeira de esteira compacta: 279C2, 299C, 279C, 289C e 289C2.

Pá-carregadeira de rodas compacta: 910, 910F, 910E, 914G2 e 914G.

Pá-carregadeira todo terreno: 287C2, 287C, 277C, 277C2 e 297C.

Pacote a petróleo: CX31-C13I, TH31-E61, CX35-C18I e TH35-E81.

Pavimentadora de asfalto: AP1055, AP655, PE636, AP400, AP600, AP455, AP500, AP555 e AP1000.

Perfuratriz giratória: MD6310.

Porta-ferramentas integrado: IT12, IT28, IT18, IT12B, IT14F, IT38H, IT38G, IT14G, IT14B, IT38F, IT14G2, IT24F, IT28G, IT28F, IT28B, IT62G II, IT18F, IT18B e IT38G II.

Recuperadora de rodovias: RM800 e RM600.

Retroescavadeira: 430D, 430E, 430F, 450E, 450F, 414E, 426, 432E, 432F, 432D, 416E, 416F, 416D, 430F2, 442D, 442E, 424D, 424B, 446D, 446B, 422F, 422E, 420D, 420E, 420F, 428F, 428D, 428E, D3 e 931. As identificações D3 e 931 exigem confirmação da categoria e do conjunto de aplicação.

Ríper: 953B, 977, 963, 953, 951, 955, 943, 9D, 8D, 11, 10, 3, 7, 6, 5, 4, 9 e 8.

Ríper escarificador: 140G, 12G e 130G.

Soluções OEM: TR35E44-C9.3BL.

Transmissão a petróleo: TH35-E81 e TH31-E61.

Trator: 784B, 768C, 768B, 772B, 772, 776, 776D, 776C e 776B.

Trator de esteiras: D6G2 LGP, D3C II, D10, D8 GC, D5R LGP, D6R II, D3B, D3C, D4B, D4H, D4E, D5B, D5M, D5N, D5H, D5E, D6E SR, D6D, D6N XL, D6R, D6T, D6M, D6N, D6E, D6G, D6H, D7E, D6N LGP, D4E SR, D7R XR, D6T LGP, D6GC, D6T XW, D6T XL, D8GC, D5R XL, D7R, D7F, D7G, D7H, D8T, D8R, D8K, D8L, D8N, D9G, D9T, D9R, D9L, D9N, D9H, D6G2 XL, D7E LGP, D6D SR, D6R III, D6H II, D4H III, D6F SR, D6N OEM, D6, D5, D8, D7, D10N, D10R, D10T, D11N, D11R, D11T, D6H XL, D6H XR, D7R LGP, D5H XL, D7G2, D10T2, D8R II, D4H XL e D7R II.

Trator de preparação do local: 586C e 2864C.

Trator de rodas: 660B, 641B, 666B, 623B, 623G, 623H, 623E, 623F, 621B, 621R, 621E, 621F, 621G, 621H, 621S, 627B, 627G, 627H, 627E, 627F, 650B, 651B, 651E, 615C II, 631D, 631E, 631C, 631G, 613C II, 615, 613, 627, 621, 623, 637, 641, 651, 657, 666, 633C, 657E, 657B, 633D, 657G, 639D, 615C, 637G, 613B, 637D, 613C, 637E, 854G, 854K, 834G, 834H, 834B, 834K, 814B, 814F, 844H, 834, 824B, 844, 824H, 824G, 824C, 824K, 814F II, 814, 824 e 824G II.

Trator florestal de esteiras: 527, D5HTSK II e D4HTSK III.

Trator florestal de rodas: 518C, 535D, 535C, 545D, 545C, 528B, 525D, 525C, 518, 528, 555D, 530B e 508.

Trator industrial: HA771, HA871, TK381 e TK371.

Trator-escrêiper de rodas: 627, 623, 621, 637, 632, 631, 623K LRC, 613G, 623K, 621K e 627K.

Unidade móvel de potência hidráulica: 330D L, 329D L, 323D LN, 365C L, 349D L, 385C L, 336D L, 325C, 325D, C7.1, 345D, 336E HVG, 324D LN, 345C L, 385C, 325D L, 336D, 336E, 330D, 330C e 323D L.

Vagão: 776 e 772.

A compatibilidade deve ser confirmada pelo código 4J-0520, modelo completo, configuração do conjunto, posição de montagem e número de série do equipamento ou motor.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel retentor em O

Denominação alternativa: Anel de vedação O-Ring

Marca/Fabricante: Caterpillar

Código da peça: 4J-0520

Material: Borracha nitrílica NBR

Polímero: NBR — copolímero de acrilonitrila e butadieno

Dureza: 90 Shore A

Diâmetro interno: 32,92 mm

Diâmetro da seção transversal: 3,53 mm

Tamanho de referência (dash): 219

Formato da seção transversal: Circular

Característica informada: Resistência à abrasão

Compatibilidade química informada: Lubrificantes sintéticos à base de alfa-olefinas, etileno glicol, combustíveis hidrocarbonetos, lubrificantes à base de petróleo, óleos e graxas de silicone, água e líquidos arrefecedores à base de água, conforme a formulação do composto e as condições de utilização.

Aplicações de vedação informadas: Conexões STORS e ORFS, conforme as dimensões e especificações do conjunto.

Função: Auxiliar na vedação entre superfícies de montagem, reduzindo a passagem de fluidos.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 4J-0520 e confirme a aplicação pelo modelo, posição de montagem e número de série do equipamento ou motor.

Antes da compra, compare o diâmetro interno, a seção transversal, o material e a dureza com o anel especificado para o conjunto.

Confirme a compatibilidade do NBR com o fluido utilizado e com as condições de pressão e temperatura da aplicação.

Para conexões STORS ou ORFS, confira a dimensão do alojamento e a especificação de vedação correspondente.

Examine o alojamento e as superfícies de contato. Rebarbas, riscos, deformações ou resíduos podem comprometer a vedação.

Realize a substituição com o equipamento desligado e o sistema despressurizado, conforme os procedimentos do fabricante.

Durante a montagem, evite cortes, torções e estiramento excessivo do anel. Utilize somente o lubrificante de montagem recomendado para a aplicação.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos do fabricante do equipamento.

Após a instalação, verifique o posicionamento do anel e a ausência de vazamentos antes de liberar o equipamento para utilização.
