Módulo Controle Eletrônico Caterpillar 285-1142

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 285-1142

Valor referente: 1 unidade

O Módulo de Controle Eletrônico Caterpillar 285-1142 é uma peça original Caterpillar desenvolvida para integrar o Sistema de Gerenciamento de Informações Vitais da máquina, conhecido como VIMS.

O componente é identificado originalmente como Basic Electronic Control Module for Vital Information Management e possui configuração eletrônica A4:N4.

O sistema VIMS reúne, processa e comunica informações provenientes dos sensores e controladores do equipamento. Esses dados auxiliam no monitoramento das condições operacionais, identificação de eventos, diagnóstico de falhas e planejamento da manutenção.

O módulo possui conexão de 70 pinos e carcaça fabricada em liga de alumínio fundido. Sua construção foi projetada para operar em aplicações severas, com vibrações, impactos, variações térmicas, umidade, corrosão e presença excessiva de poeira.

O componente trabalha integrado aos demais módulos, sensores e chicotes Cat. Dependendo da aplicação, pode exigir instalação de software, arquivo de configuração e parametrização correspondente ao modelo e ao número de série da máquina.

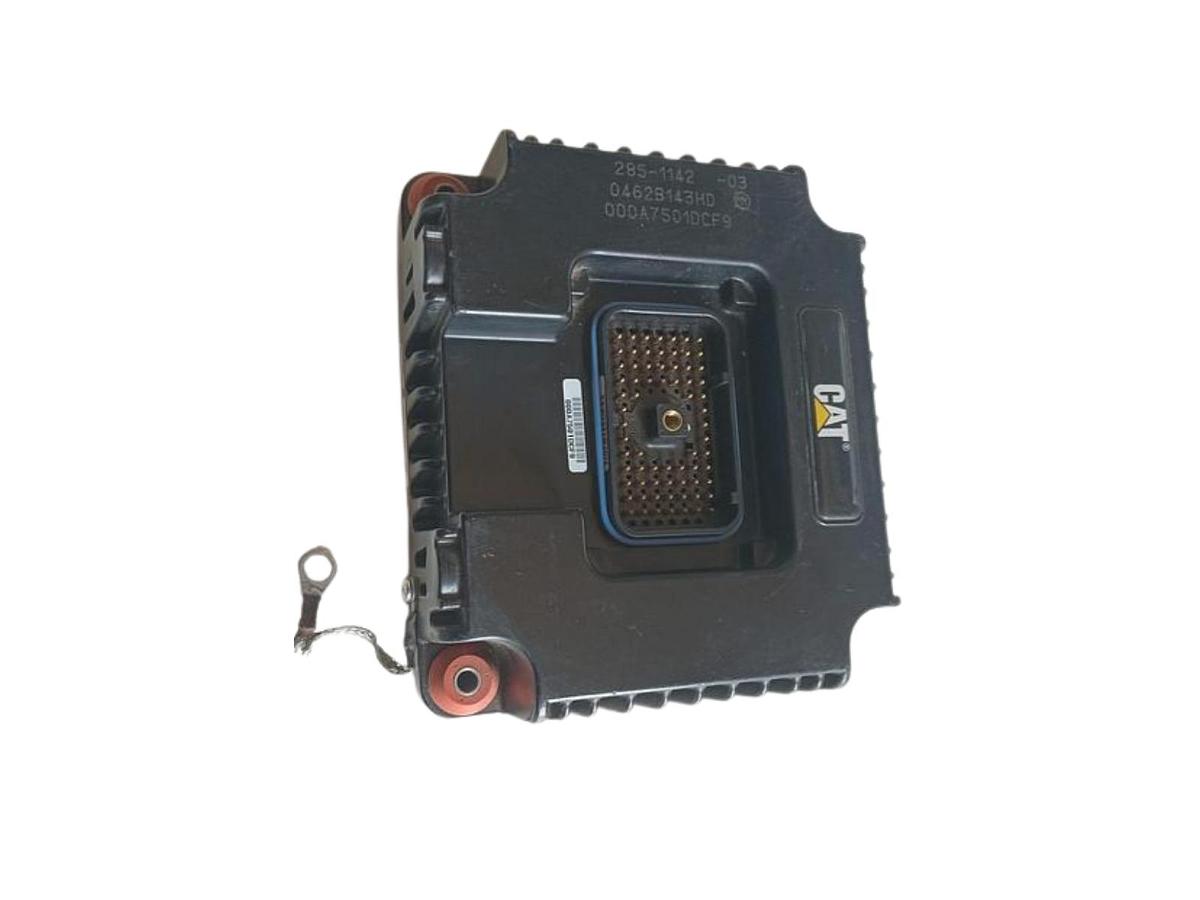

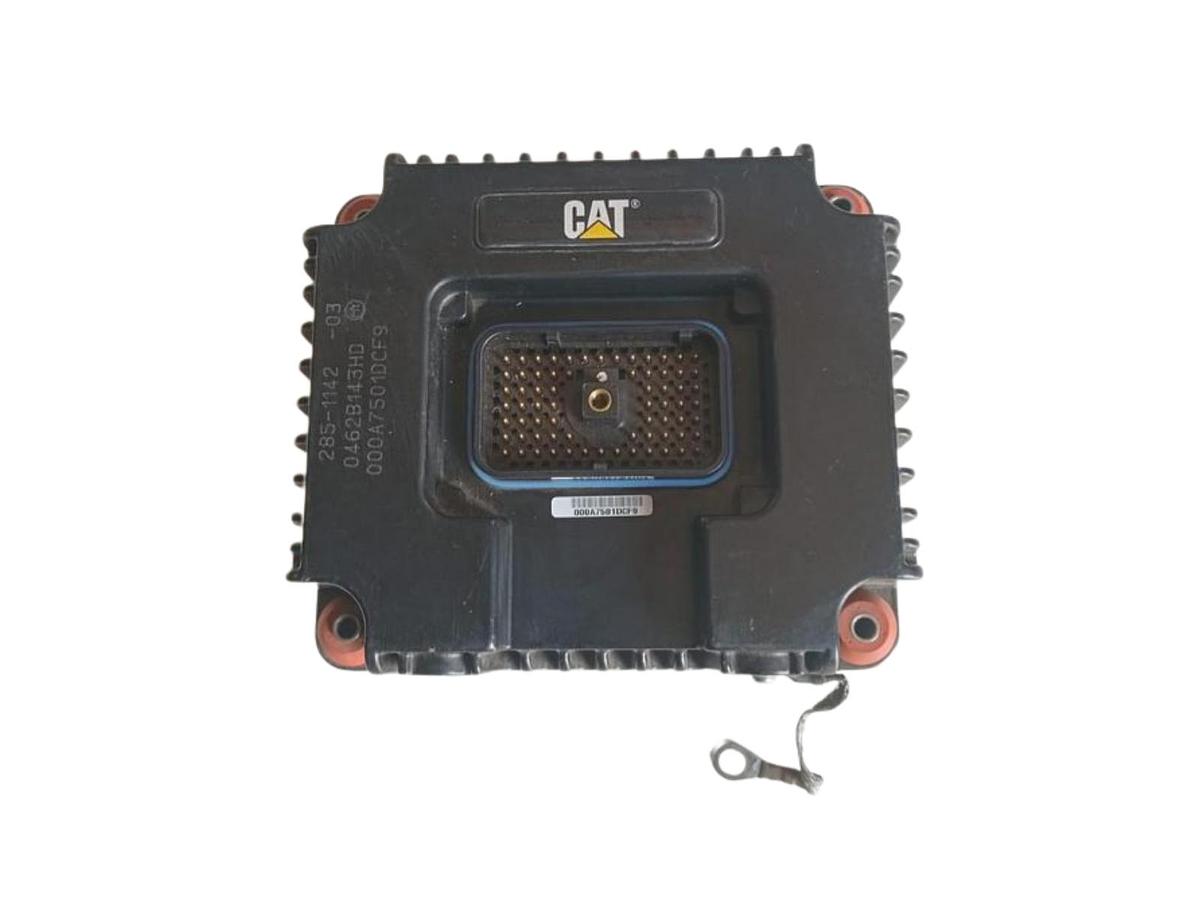

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 285-1142:

Caminhão Articulado Subterrâneo Caterpillar: AD30, AD45B, AD55, AD55B e AD60.

Grupo Gerador Caterpillar: 3512B.

Compactador de Solo Caterpillar: 825K.

Carregadeira de Transporte Subterrâneo Caterpillar: R1600G, R1700G, R2900G e R3000H.

Caminhão Ejetor Caterpillar: 730C, 730C2 EJ e 740B.

Sistema de Controle e Orientação de Máquinas Caterpillar: CMD FOR.

Trator de Rodas Caterpillar: 824K, 834K, 844K e 854K.

Caminhão Fora de Estrada Caterpillar: 777G, 789D, 793F, 794 AC, 796 AC, 798 e 798 AC.

Compactador de Aterro Sanitário Caterpillar: 826K e 836K.

Escavadeira Hidráulica de Mineração Caterpillar: 6020B.

Carregadeira de Rodas Caterpillar: 950K, 950M, 962K, 962M, 966K, 966K XE, 966M, 966M XE, 972K, 972M, 972M XE, 980K, 980M, 982M, 988K, 990K, 992K, 993K e 994H.

Trator de Esteiras Caterpillar: D6T LGP, D6T LGPPAT, D6T XL, D6T XL PAT, D6T XW, D6T XW PAT, D7E, D7E LGP, D8T, D9T, D10T2 e D11T.

Perfuratriz Rotativa Caterpillar: MD6250 e MD6310.

Caminhão Articulado Caterpillar: 725C, 730C, 730C2, 735B, 735C, 740B, 740C e 745C.

Trator Florestal de Esteiras Caterpillar: 521B, 522B, 541 2 e 552 2.

Compactador Pneumático Caterpillar: CW-14.

Caminhão de Pedreira Caterpillar: 770G e 772G.

Caminhão Caterpillar: 770G OEM, 772G, 772G OEM, 773E, 773G, 773G LRC, 773G OEM, 775G, 775G LRC, 775G OEM, 777D, 777G, 789D, 793D, 793F, 793F AC, 793F CMD, 793F OEM, 793F XQ, 794 AC, 795F AC, 795F XQ, 797F e MT4400D AC.

Escavadeira Hidráulica Caterpillar: 311F LRR, 312D2, 312D2 L, 313D2, 313D2 LGP, 313F LGC, 318D2 L, 320D2, 320D2 FM, 320D2 GC, 320D2 L, 323D2 L, 326D2 L, 329D2, 329D2 L, 330D2, 330D2 L, 336D2 GC, 336D2 L, 336D2 L XE, 336D2 LXE, 336D2 XE, 336E LH, 336F L XE, 340D2 L e 349F LXE.

Sistema de Tecnologia Caterpillar: AUTOGUIDNC.

Unidade Hidráulica Móvel Caterpillar: 330D2.

A compatibilidade deve ser confirmada pelo código completo 285-1142, modelo, configuração, sistema VIMS, arranjo eletrônico, software e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Módulo de controle eletrônico

Denominação original: Basic Electronic Control Module for Vital Information Management

Marca/Fabricante: Caterpillar

Código da peça: 285-1142

Sistema eletrônico: VIMS – Vital Information Management System

Configuração: A4:N4

Categoria: Módulo básico de gerenciamento de informações vitais

Conexão elétrica: 70 pinos

Material da carcaça: Liga de alumínio fundido

Comprimento total: 7,63" / aproximadamente 193,8 mm

Largura total: 6,81" / aproximadamente 173 mm

Altura total: 2,24" / aproximadamente 56,9 mm

Conformidade: RoHS

Tensão de alimentação: Determinada pelo arranjo elétrico da máquina

Comunicação: Integrada à rede eletrônica e aos demais componentes Caterpillar

Programação: Determinada pelo modelo, configuração e número de série do equipamento

Parametrização: Pode exigir ferramenta eletrônica de diagnóstico Caterpillar

Material interno: Componentes eletrônicos e placa de circuito impresso

Resistência operacional: Projetado para vibração, impacto, umidade, corrosão, poeira e variações térmicas

Quantidade: 1 módulo

Função: Reunir, processar, armazenar e comunicar informações operacionais importantes para monitoramento, diagnóstico e gerenciamento do equipamento.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 285-1142 e confirme a aplicação pelo catálogo de peças Caterpillar.

Compare o código, a etiqueta, o conector de 70 pinos, o formato da carcaça e os pontos de fixação com o componente instalado.

Confirme previamente se o módulo está programado ou se será necessário instalar software, arquivo de configuração e parâmetros específicos da máquina.

Antes da substituição, verifique alimentação, aterramento, fusíveis, chicotes, conectores, rede de comunicação, sensores e demais controladores. Falhas externas podem impedir o funcionamento do VIMS.

A instalação, programação e parametrização devem ser realizadas por um profissional qualificado, utilizando ferramenta de diagnóstico apropriada e seguindo os procedimentos técnicos da Caterpillar.

Não aplique tensão diretamente nos terminais. Alimentação incorreta, inversão de polaridade, curto-circuito, umidade ou descarga eletrostática podem danificar permanentemente o módulo.

Após a instalação, confirme a comunicação com os demais controladores e verifique se não existem códigos de falha ativos antes de liberar o equipamento para operação.
