Grupo Controle Eletrônico Caterpillar 172-9391 / 10R-4331

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Remanufaturado

Origem: Peça Original Cat Reman

Marca/Fabricante: Caterpillar

Código da peça: 172-9391 / 10R-4331

Valor referente: 1 unidade

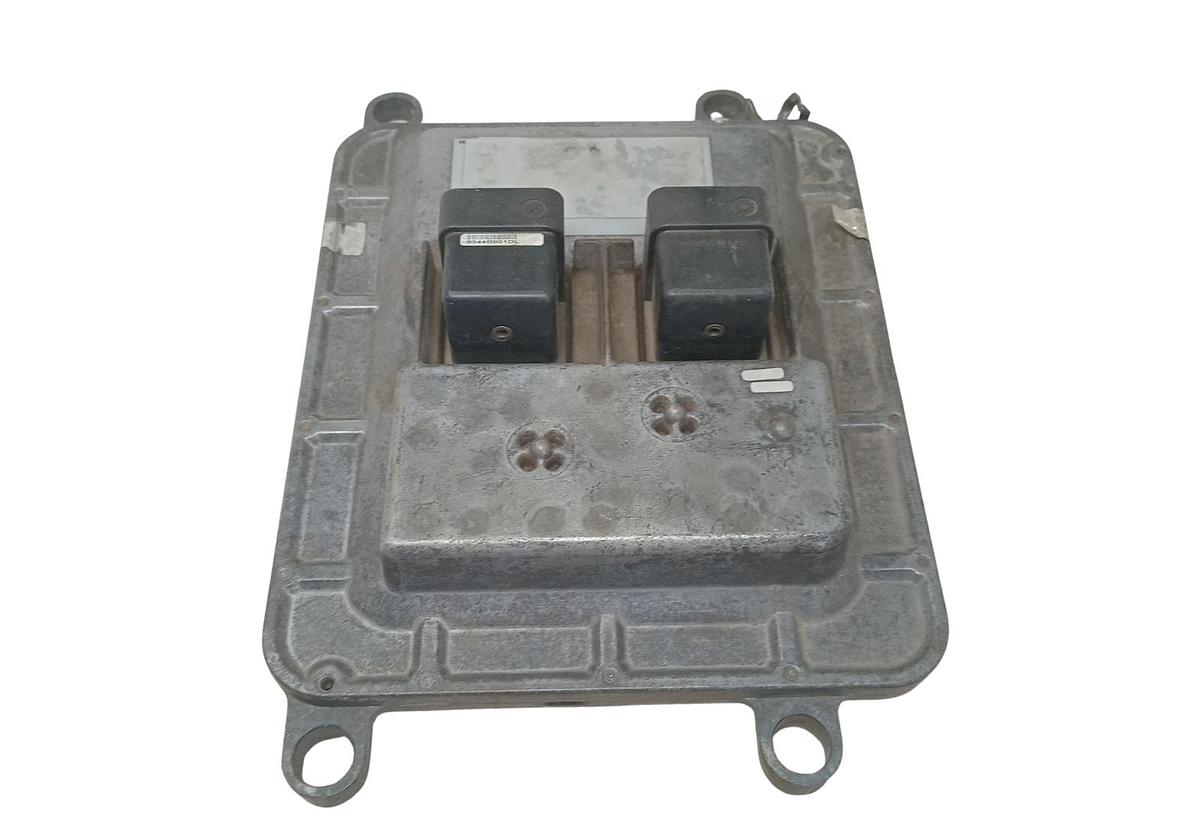

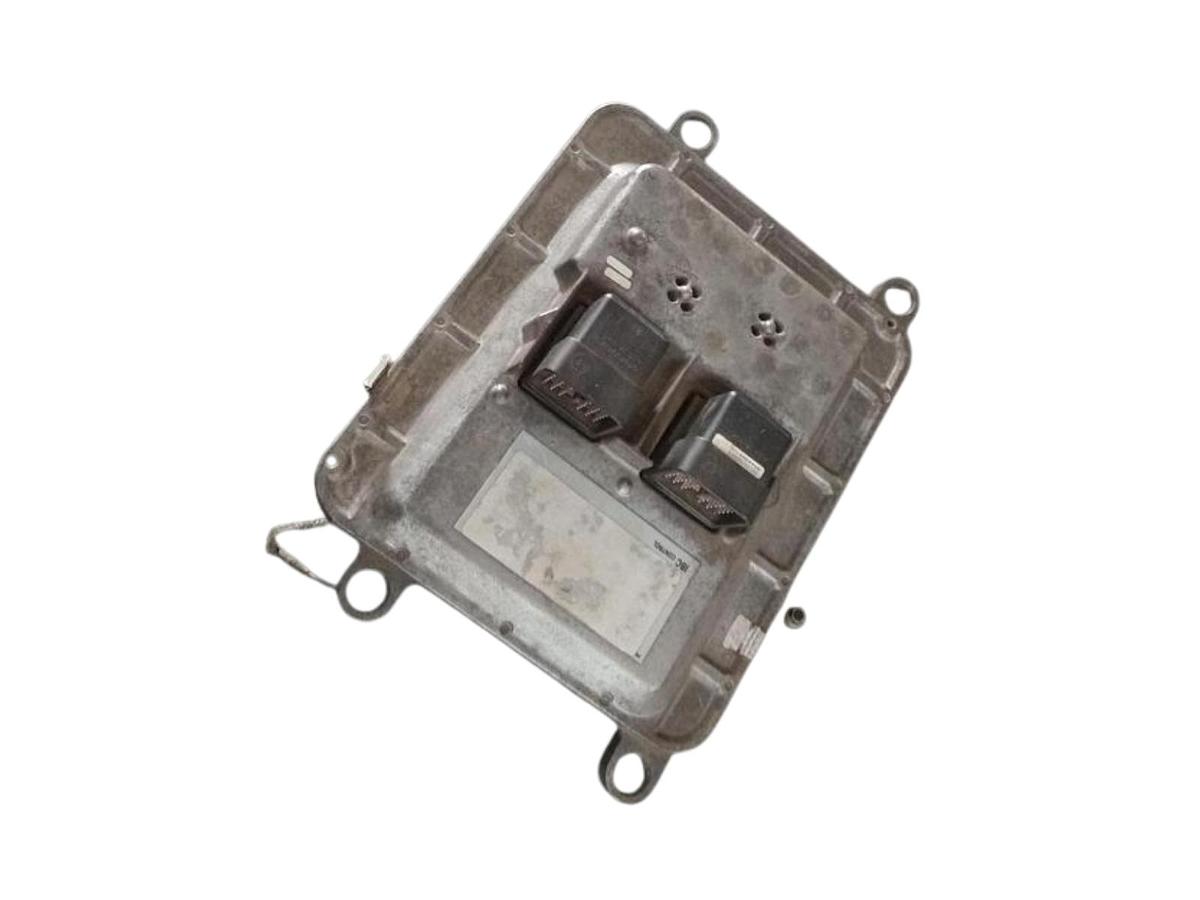

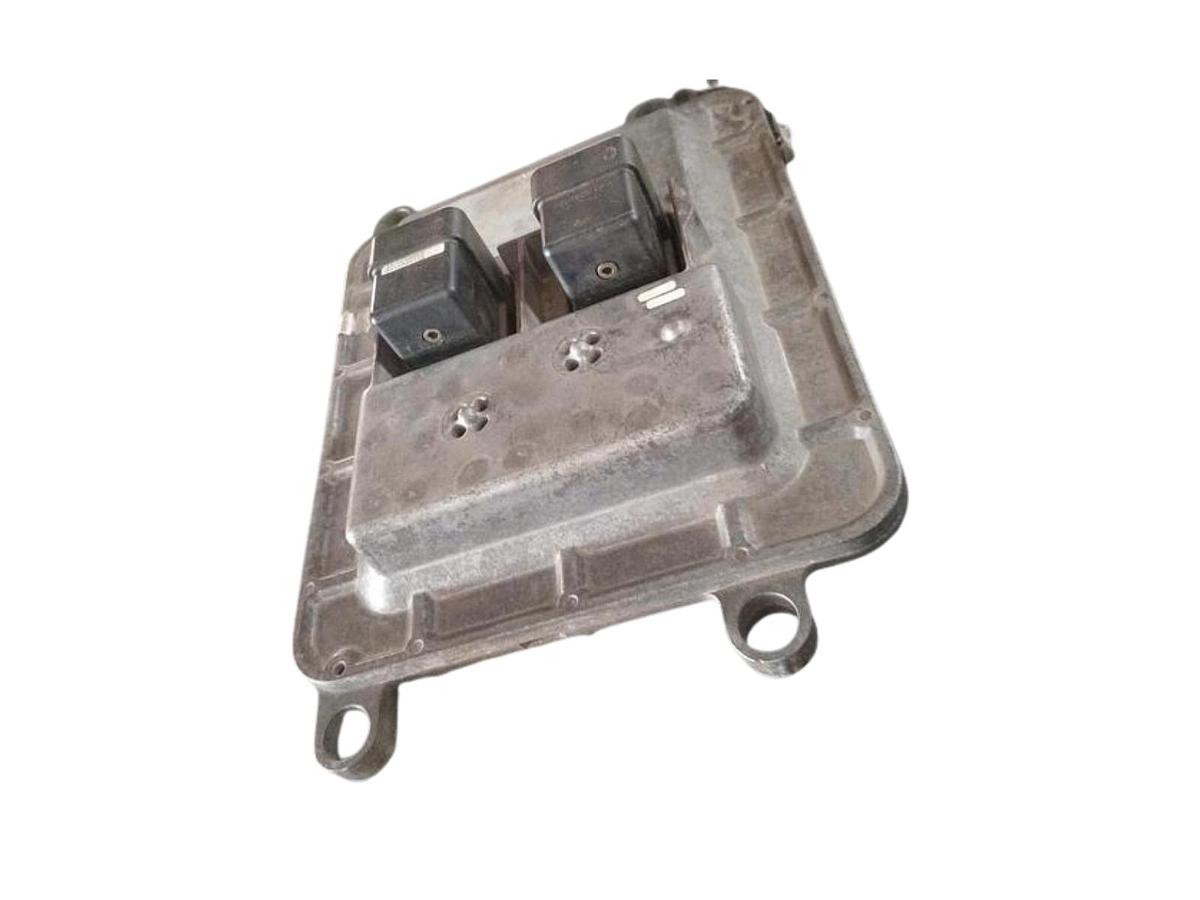

O Grupo de Controle Eletrônico Caterpillar 172-9391 / 10R-4331 é uma peça original Cat Reman desenvolvida para controlar os implementos e sistemas de trabalho de máquinas compatíveis.

O código 172-9391 identifica o grupo de controle eletrônico original novo, enquanto o código 10R-4331 corresponde à alternativa remanufaturada pela Caterpillar para essa aplicação.

O módulo pertence à configuração MAC 14 – Implement. Sua função é receber e interpretar sinais provenientes dos sensores, interruptores e comandos do operador, processando essas informações para controlar eletronicamente os implementos da máquina.

O componente possui dois conectores fêmea com 40 posições cada e cinta de aterramento. Sua construção foi projetada para suportar vibrações, impactos, variações térmicas, umidade, corrosão e presença excessiva de poeira.

Durante o processo Cat Reman, o módulo usado é desmontado, limpo e inspecionado física e eletricamente. Componentes que não atendem às especificações Caterpillar, contatos e pontos sujeitos a desgaste são substituídos. A unidade também recebe as atualizações técnicas aplicáveis e passa por testes conforme os parâmetros originais.

O módulo pode exigir programação, parametrização e calibração conforme o modelo, arranjo eletrônico e número de série do equipamento.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 172-9391 / 10R-4331:

Porta-Ferramentas Integrado Caterpillar: IT38G e IT38G II.

Misturador Recuperador Caterpillar: RM-350B.

Compactador de Solo Caterpillar: 825G, 825G II e 825H.

Trator de Rodas Caterpillar: 824G, 824G II, 824H, 834G e 834H.

Fresadora de Pavimento Caterpillar: PM-465.

Motoniveladora Caterpillar: 143H, 163H e 163H NA.

Compactador de Aterro Sanitário Caterpillar: 826G, 826G II, 826H, 836G e 836H.

Carregadeira de Rodas Caterpillar: 938G, 938G II, 950G, 950G II, 962G, 962G II, 966G, 966G II, 972G, 972G II, 980G, 980G II, 980H, 988G, 988H e 992G.

Trator de Esteiras Caterpillar: D5N e D6N.

Recuperadora de Estradas Caterpillar: RM-350B.

Escavadeira de Mineração Caterpillar: 5110B, 5130, 5130B e 5230B.

Caminhão de Pedreira Caterpillar: 771D e 775D.

Caminhão Caterpillar: 769D, 773D, 777D, 785C, 789C e 793C.

Mesa Pavimentadora de Asfalto Caterpillar: 8-16B e 10-20B.

Trator Caterpillar: 776D e 784C.

A compatibilidade deve ser confirmada pelo código original 172-9391, pelo código Cat Reman 10R-4331, modelo, configuração, arranjo eletrônico, software e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Grupo de controle eletrônico remanufaturado

Denominação original: Electronic Control Module – ECM

Marca/Fabricante: Caterpillar / Cat Reman

Código original relacionado: 172-9391

Código Cat Reman: 10R-4331

Modelo eletrônico: MAC 14

Sistema controlado: Implementos da máquina

Conector 1: Soquete fêmea com 40 posições

Conector 2: Soquete fêmea com 40 posições

Quantidade total de posições elétricas: 80

Cinta de aterramento: Incluída no conjunto

Materiais de vedação: Silicone e borrachas MQ, VMQ e PMQ

Material adicional: Adesivos e selantes técnicos

Tensão de alimentação: Determinada pelo arranjo elétrico do equipamento

Programação: Específica para o modelo, arranjo e número de série da máquina

Calibração: Pode exigir ferramenta eletrônica de diagnóstico Caterpillar

Condição: Remanufaturado conforme processo Cat Reman

Resistência operacional: Projetado para vibração, impacto, umidade, corrosão, poeira e variações térmicas

Quantidade: 1 módulo

Função: Processar sinais dos comandos e sensores, controlando eletronicamente os implementos e sistemas de trabalho correspondentes.

ANTES DE COMPRAR

Verifique se o código original da aplicação é 172-9391 e se a alternativa Cat Reman indicada é exatamente 10R-4331.

Compare os códigos, a etiqueta, os dois conectores fêmea de 40 posições, os pontos de fixação e a cinta de aterramento com o componente instalado.

Confirme previamente se o módulo está programado ou se será necessário instalar o arquivo eletrônico, parametrizar e realizar as calibrações dos implementos.

Antes da substituição, verifique alimentação, aterramento, fusíveis, chicotes, conectores, sensores, comandos e atuadores hidráulicos. Falhas externas podem apresentar sintomas semelhantes aos de um módulo defeituoso.

A instalação, programação e calibração devem ser realizadas por um profissional qualificado, utilizando ferramenta de diagnóstico apropriada e seguindo os procedimentos técnicos da Caterpillar.

Não aplique tensão diretamente nos terminais. Alimentação incorreta, inversão de polaridade, curto-circuito, umidade ou descarga eletrostática podem danificar permanentemente o módulo.

Após a instalação, realize as calibrações e os testes funcionais dos implementos antes de liberar a máquina para operação.
