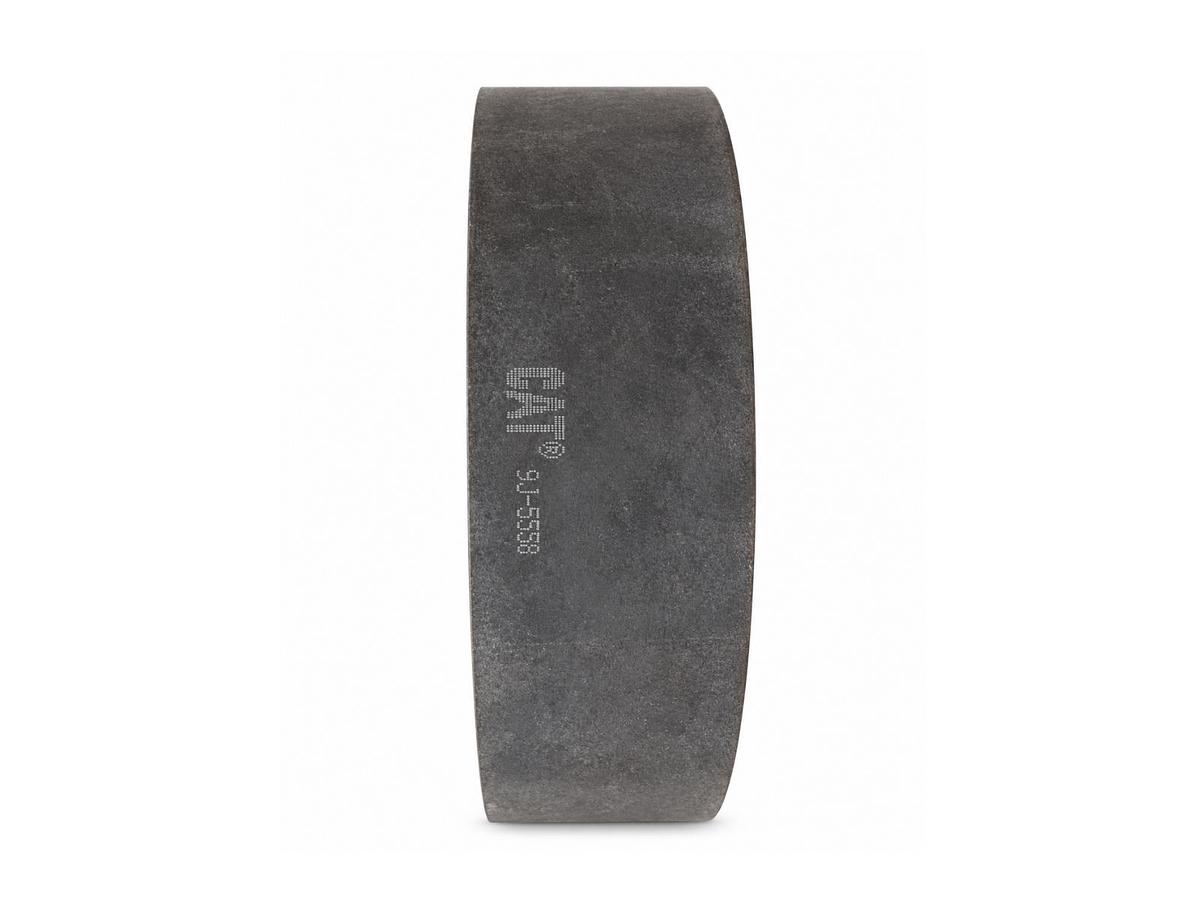

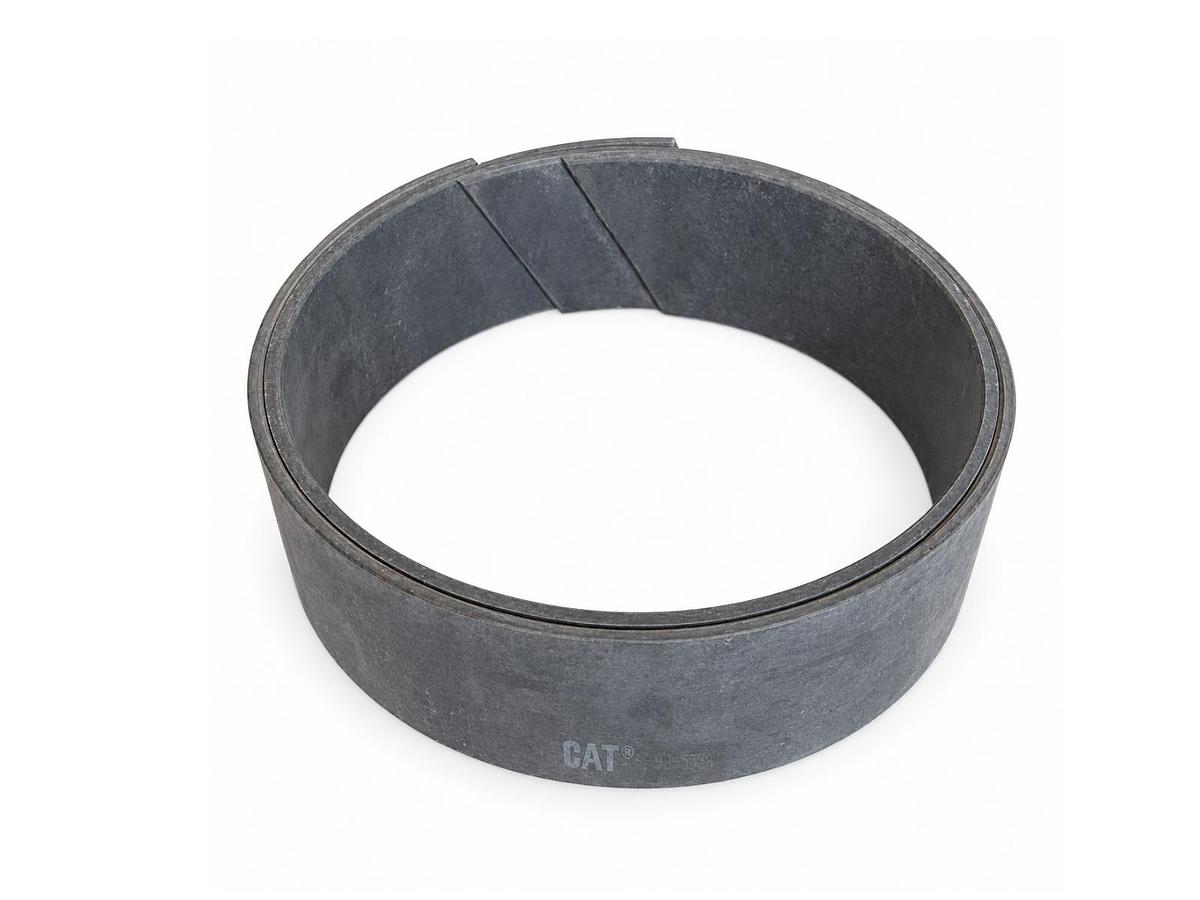

Anel Desgaste Haste Guia Pistão Caterpillar 9J-5550

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 9J-5550

Valor referente: 1 unidade

O Anel de Desgaste Caterpillar 9J-5550 é utilizado no apoio e na orientação de componentes móveis de cilindros em equipamentos compatíveis.

Sua função é auxiliar na manutenção do alinhamento e na redução do contato direto entre superfícies metálicas, contribuindo para reduzir o desgaste do conjunto.

Possui descrição de material em náilon tipo 6, diâmetro externo de 158,75 mm e largura de 44,45 mm.

Os dados fornecidos apresentam medidas divergentes para o diâmetro interno, sendo necessária a conferência pelo desenho técnico da aplicação.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 9J-5550:

Caminhão: 797.

Carregadeira: 950GC, 972M XE, 966 XE, 962M Z, 962, 966XE, 966K XE, 980G II, 966M XE, 966H, 962H, 966L, 966K, 980C, 966, 980F, 950H, 966M, 972H, 962L, 972K, 980H, 980G, 972M, 950, 950L, 972, 972XE, 950 GC, 980F II, 950M Z e 966 GC.

A compatibilidade deve ser confirmada pelo código 9J-5550, modelo completo, identificação do cilindro, posição de montagem e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel de desgaste do cilindro

Denominação de aplicação informada: Anel de desgaste da haste da guia do pistão

Marca/Fabricante: Caterpillar

Código da peça: 9J-5550

Descrição do material: Náilon tipo 6

Materiais relacionados nos dados fornecidos: Plástico misto e náilon, com referências aos tipos 6, 6/12 e 6/6; c

Diâmetro externo: 158,75 mm

Diâmetro interno — cota B: 152,17 mm

Tolerância indicada para a cota B: ±0,08 polegada, conforme os dados fornecidos; confirmar no desenho técnico

Diâmetro interno informado em campo adicional: 158,8 mm — medida divergente da cota B e superior ao diâmetro externo informado;

Largura — cota A: 44,45 mm

Tolerância da largura A: ±0,762 mm

Função: Proporcionar apoio e orientação aos componentes móveis do cilindro, auxiliando na redução do contato entre superfícies metálicas.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 9J-5550 e confirme a aplicação pelo modelo e número de série do equipamento.

Confirme a identificação do cilindro e a posição de montagem do anel no conjunto.

Antes da compra, compare os diâmetros, a largura e o perfil com a peça especificada para a aplicação.

Confira as medidas no desenho técnico: os dados apresentam diâmetro interno B de 152,17 mm e um campo adicional de diâmetro interno com 158,8 mm.

Confirme também a tolerância indicada para a cota B antes de utilizá-la para definir o ajuste de montagem.

Examine as superfícies de contato e o alojamento. Riscos, rebarbas, ovalização ou desgaste podem comprometer o apoio e o funcionamento do anel.

Realize a manutenção com o equipamento desligado, os componentes móveis devidamente apoiados e o circuito hidráulico despressurizado, conforme os procedimentos do fabricante.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos do fabricante do equipamento.

Evite cortar, deformar ou aquecer o anel sem previsão expressa no procedimento de montagem.

Após a instalação, verifique o assentamento, o movimento do cilindro e a ausência de folgas excessivas ou travamento antes de liberar o equipamento para utilização.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
