Kit Anel Retenção Caterpillar 009-3101

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 009-3101

Valor referente: 1 unidade

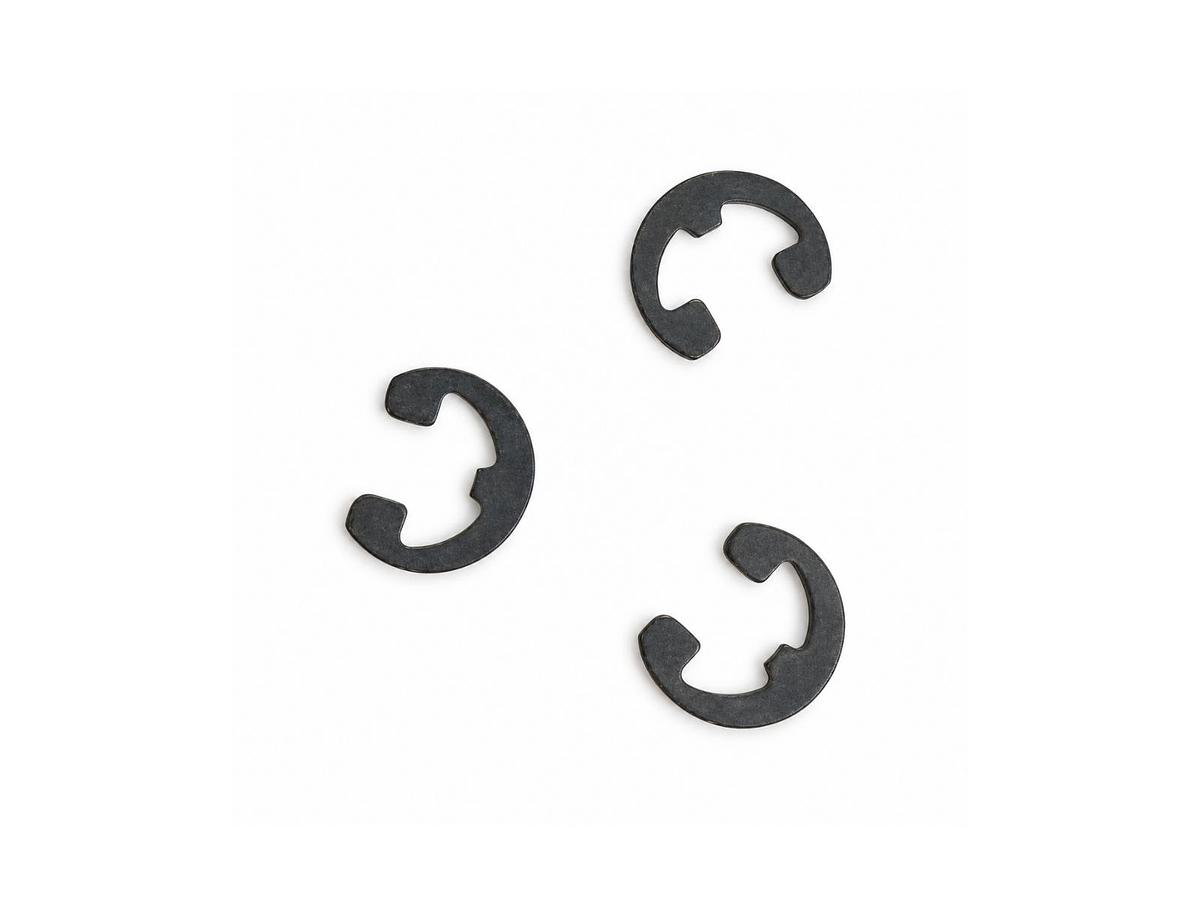

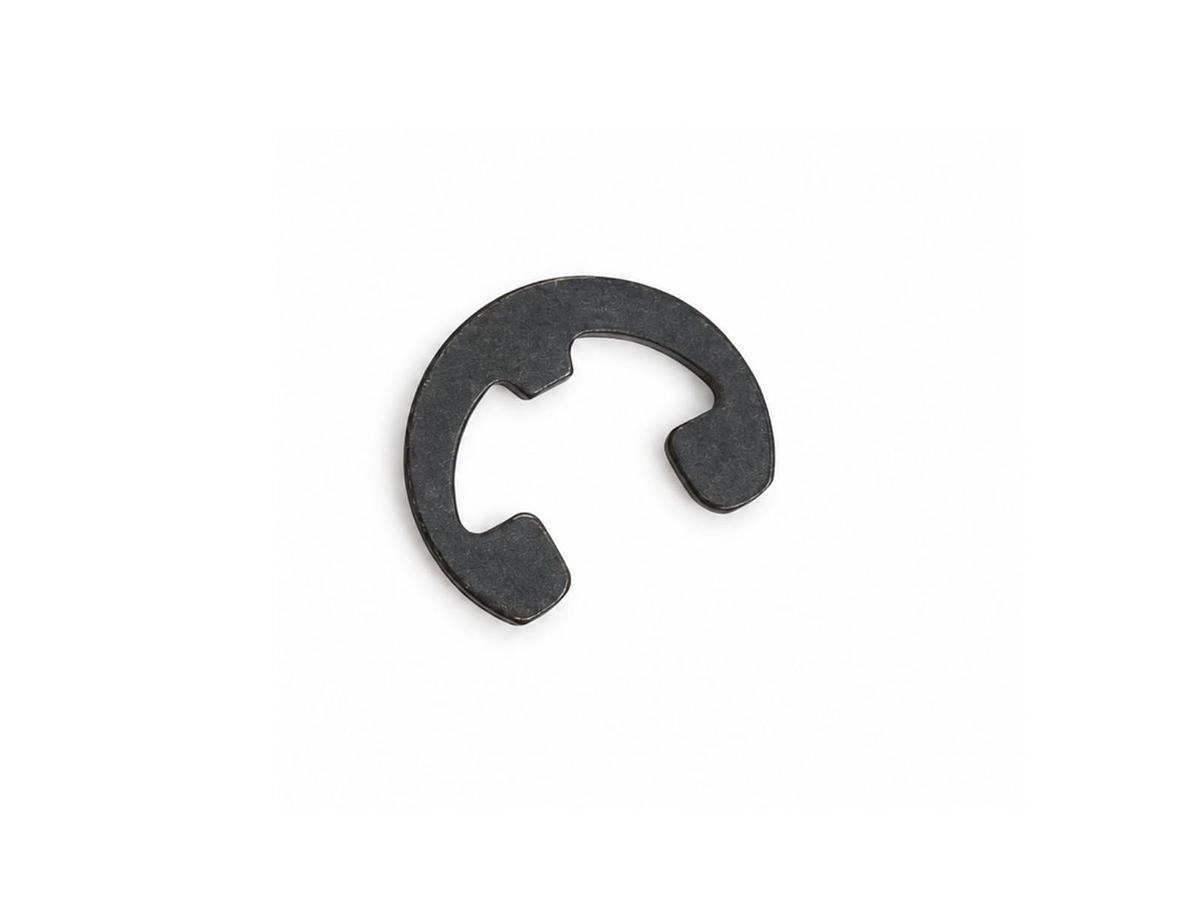

O Anel de Retenção Externo Caterpillar 009-3101 é utilizado para limitar o deslocamento axial de componentes montados em eixos de conjuntos compatíveis.

Possui instalação radial no sulco do eixo, conforme o perfil e o procedimento de montagem especificados para a aplicação.

Fabricado em aço, apresenta espessura de 0,94 mm e revestimento de zinco galvanizado, com referência de resistência à névoa salina de 96 horas.

A aplicação deve respeitar o diâmetro do eixo, as dimensões do sulco e a configuração do conjunto.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 009-3101:

Assentador de tubos: 587R e 578.

Bombeador: HT400.

Caminhão articulado: D400E, D400D, D350E, D35HP, D400 e D40D.

Carregadeira: 928H, 928G, 972G, 972H, 988 XE, 814K, 924GZ, 986, 950G II, 928HZ, 988GC, 950G, 962H, 962G, 986H, 988, 950H, 924HZ, 986K, 995, 990K, 990H, 990, 993, 992, 972G II, 938G II, 993K, 980G II, 988K XE, 924H, 988G, 924G, 988H, 988K, 962G II, 980C, 980F, 980H, 980G, 992G, 992K, 938H, 990 II, 966H, 966G, 930G, 994F, 930H, 994K, 994H, 966G II e 980F II.

Carregadeira de lança articulada: 2484D, 2484C, 559C, 559D, 2384D, 2384C, 579C e 579D.

Carregadeira de mineração: R1300G, R3000H, R1600G, R1600H, R2900G, R1300G II, R1600, R1700G e R2900.

Challenger: 55, 35 e 45.

Compactador de aterro: 816K, 836, 826, 826G II, 816F II, 836H, 836G, 836K, 816, 826C, 826G, 826H, 826K e 816F.

Compactador de solo: 825, 825H, 825G, 825K, 815F II, 815K, 815, 815F e 825G II.

Escavadeira: 375-A L, 375-A e 245D.

Escrêiper de rodas: 623F, 623E, 627F, 627E, 621E, 621F e 621B.

Estabilizador de solo: SS-250B e SS-250.

Gerador: SR4 e SR4B.

Grupo gerador: 3406C.

Guincho: 57H.

Lâmina: 8A, 8U e 8SU.

Misturador da recuperadora: RM-250C e RM-350.

Misturador do estabilizador: SM-350.

Motoniveladora: 16H NA e 16G.

Motor industrial: 3406B e 3406C.

Motor de caminhão: 3406C e 3406B.

Motor do grupo gerador: 3406C e 3406B.

Motor marítimo: 3406B e 3406C.

Pá frontal: 5080.

Porta-ferramentas integrado: IT62G II, IT62G, IT62H, IT38G II, IT38H e IT28G.

Recuperadora de rodovias: RR-250 e RR-250B.

Ríper: 8.

Trator de esteiras: D8N.

Trator de rodas: 623B, 623E, 623F, 621B, 621E, 621F, 621, 627B, 627E, 627F, 834, 844, 834G, 834H, 834K, 854, 814B, 824H, 824G, 824C, 824K, 814F II, 814K, 854G, 814F, 854K, 814, 824G II, 824, 844H e 844K.

A compatibilidade deve ser confirmada pelo código 009-3101, modelo completo, identificação do conjunto, posição de montagem e número de série do equipamento ou motor.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel de retenção externo

Marca/Fabricante: Caterpillar

Código da peça: 009-3101

Descrição do material: Anel de retenção de aço

Material listado: Aço carbono, liga metálica mista e liga de zinco

Espessura: 0,94 mm

Instalação: Radial no sulco do eixo

Classificação informada: “Grampo eletrônico radial”

Furos transversais: Não

Revestimento: Zinco galvanizado

Referência do revestimento: Névoa salina de 96 horas

Diâmetro livre informado: 7,42

Parede radial informada: 4,67

Altura do terminal informada: 0

Largura do sulco informada: 0,99

Diâmetro do sulco informado: 7,62

Diâmetro do eixo informado: 9,5

Diâmetro do alojamento informado: 0.

Função: Limitar o deslocamento axial de componentes montados em eixos compatíveis.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 009-3101 e confirme a aplicação pelo modelo e número de série do equipamento ou motor.

Antes da compra, compare a espessura, o perfil e as dimensões do anel com a peça instalada.

Confirme o diâmetro do eixo e as dimensões do sulco no desenho técnico, incluindo as unidades das medidas adicionais informadas.

Verifique se o conjunto utiliza retenção externa com instalação radial e se o perfil corresponde ao anel necessário.

Examine o eixo e o sulco de instalação. Desgaste, rebarbas ou deformações podem comprometer o assentamento e a retenção.

Evite abrir ou deformar o anel além do necessário durante a montagem.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos do fabricante do equipamento.

Após a instalação, verifique o assentamento completo no sulco e a retenção dos componentes antes de liberar o equipamento para utilização.
