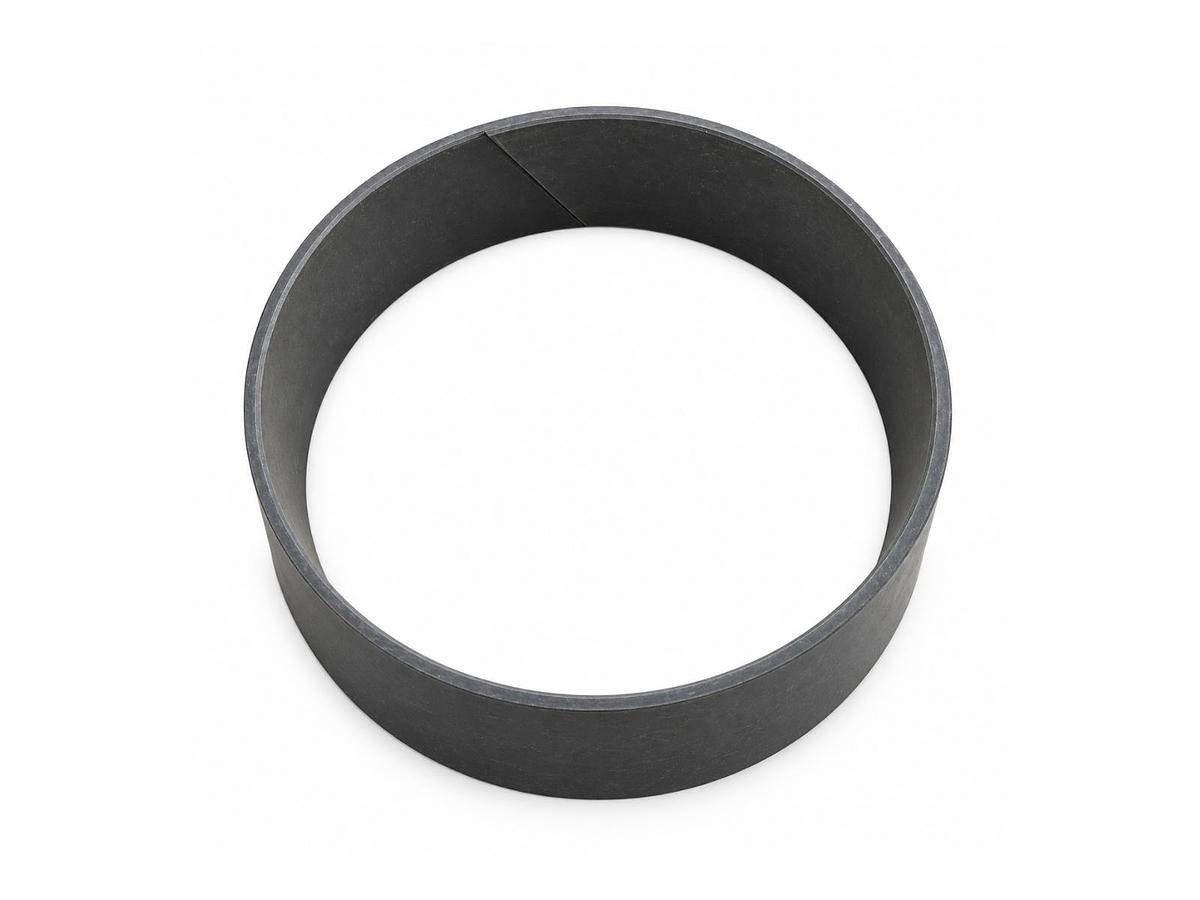

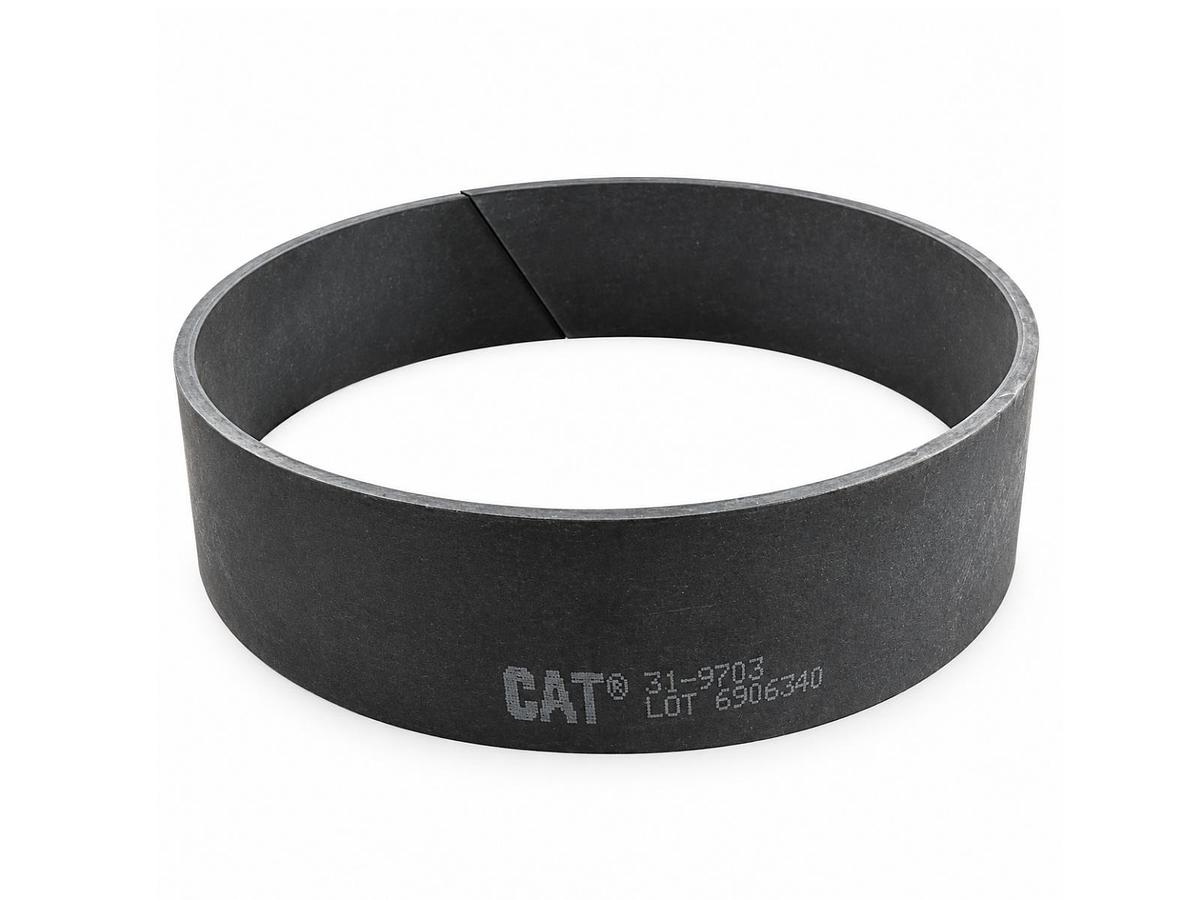

Anel Desgaste Guia Pistão Caterpillar 3J-9703

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 3J-9703

Valor referente: 1 unidade

O Anel de Desgaste Guia do Pistão Caterpillar 3J-9703 é utilizado em conjuntos de cilindros de equipamentos compatíveis.

Sua função é proporcionar apoio e orientação ao pistão, auxiliando na redução do contato direto entre superfícies metálicas e do desgaste do conjunto.

Possui diâmetro externo informado de 165,1 mm, diâmetro interno B de 158,52 mm e largura A de 38,00 mm.

A aplicação deve respeitar o perfil, as dimensões, as folgas e a posição de montagem previstos pelo fabricante.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 3J-9703:

Caminhão fora de estrada: 793F.

Carregadeira: 988 e 993K.

Compactador de aterro: 836.

Controle hidráulico: 163 e 153.

Escavadeira: 231D.

Escrêiper de rodas: 633, 637E, 637G, 631G, 631E, 633E, 633B e 633D.

Guincho: 57H, 57, 56, 55 e 56H.

Lâmina: 6, 5A, 5S, 7SU, 6A, 6S, 7A, 7S, 7U, 6SU, 7S LGP, 8A, 824S, 8U, 824, 834U, 834S, 8SU e 824C.

Ríper: 7, 6, 5, 4, 8, 977, 951 e 955.

Tecnologia: AUTOGUIDNC — aplicação informada, sujeita à confirmação da configuração do equipamento.

Trator de esteiras: D6H XL, D7R, D6H XR, D6T LGP, D6G SR, D7G, D7H, D8 XE, D6D SR, D6R III, D6G2 LGP, D5, D8, D8T, D8R, D6GC, D8N, D6H II, D6R STD, D7R LGP, D8 GC, D8R II, D6G2 XL, D5R LGP, D6N LGP, D6R XL, D6R II, D6T XW, D5H XL, D6T XL, D7R SERIES, D8GC, D5R2, D6F SR, D5B, D5R XL, D6E SR, D7R II, D6D, D7G2, D6N XL, D6R, D6T, D6M, D6N, D6R LGP, D7R XR, D6E, D6G e D6H.

Trator de rodas: 633E II, 633C, 633D, 639D, 637, 631D, 631E, 631C, 631G, 637G, 637D, 637E e 834B.

Trator para travessia de água: D7R II.

A compatibilidade deve ser confirmada pelo código 3J-9703, modelo completo, identificação do cilindro, posição de montagem e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel de desgaste guia do pistão

Denominação alternativa: Anel guia do cilindro

Marca/Fabricante: Caterpillar

Código da peça: 3J-9703

Material informado: Náilon e plástico misto, com referências aos tipos de náilon 6, 6/12 e 6/6; confirmar a composição específica no catálogo

Diâmetro externo: 165,1 mm

Diâmetro interno — cota B: 158,52 mm

Tolerância indicada para a cota B: ±0,08 polegada, conforme os dados fornecidos; confirmar no desenho técnico

Largura — cota A: 38,00 mm

Tolerância da largura A: ±0,762 mm

Posição de aplicação informada: Guia do pistão do cilindro

Função: Proporcionar apoio e orientação ao pistão, auxiliando na redução do contato entre superfícies metálicas.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 3J-9703 e confirme a aplicação pelo modelo e número de série do equipamento.

Confirme a identificação do cilindro e a posição de montagem do anel no conjunto.

Antes da compra, compare os diâmetros, a largura e o perfil com a peça especificada para a aplicação.

Confirme no desenho técnico a tolerância indicada para o diâmetro interno B antes de utilizar essa informação para definir o ajuste de montagem.

Verifique as folgas, o material e os requisitos de lubrificação previstos pelo fabricante.

Examine o pistão, o alojamento e as superfícies de contato. Riscos, rebarbas, ovalização ou desgaste podem comprometer o apoio e o funcionamento do anel.

Realize a manutenção com o equipamento desligado, os componentes móveis devidamente apoiados e o circuito hidráulico despressurizado, conforme os procedimentos do fabricante.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos do fabricante do equipamento.

Evite cortar, deformar ou aquecer o anel sem previsão expressa no procedimento de montagem.

Após a instalação, verifique o assentamento, o movimento do cilindro e a ausência de folgas excessivas ou travamento antes de liberar o equipamento para utilização.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
