Porca Ajuste Engrenagem Cônica Caterpillar 4E-4030

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 4E-4030

Valor referente: 1 unidade

A Porca de Ajuste da Engrenagem Cônica Caterpillar 4E-4030 é utilizada no conjunto de engrenagens e transmissão de máquinas Caterpillar compatíveis.

Sua função é permitir o posicionamento, o ajuste e o alinhamento dos componentes da engrenagem cônica, contribuindo para manter a montagem corretamente regulada durante o funcionamento do sistema de transmissão rotativa.

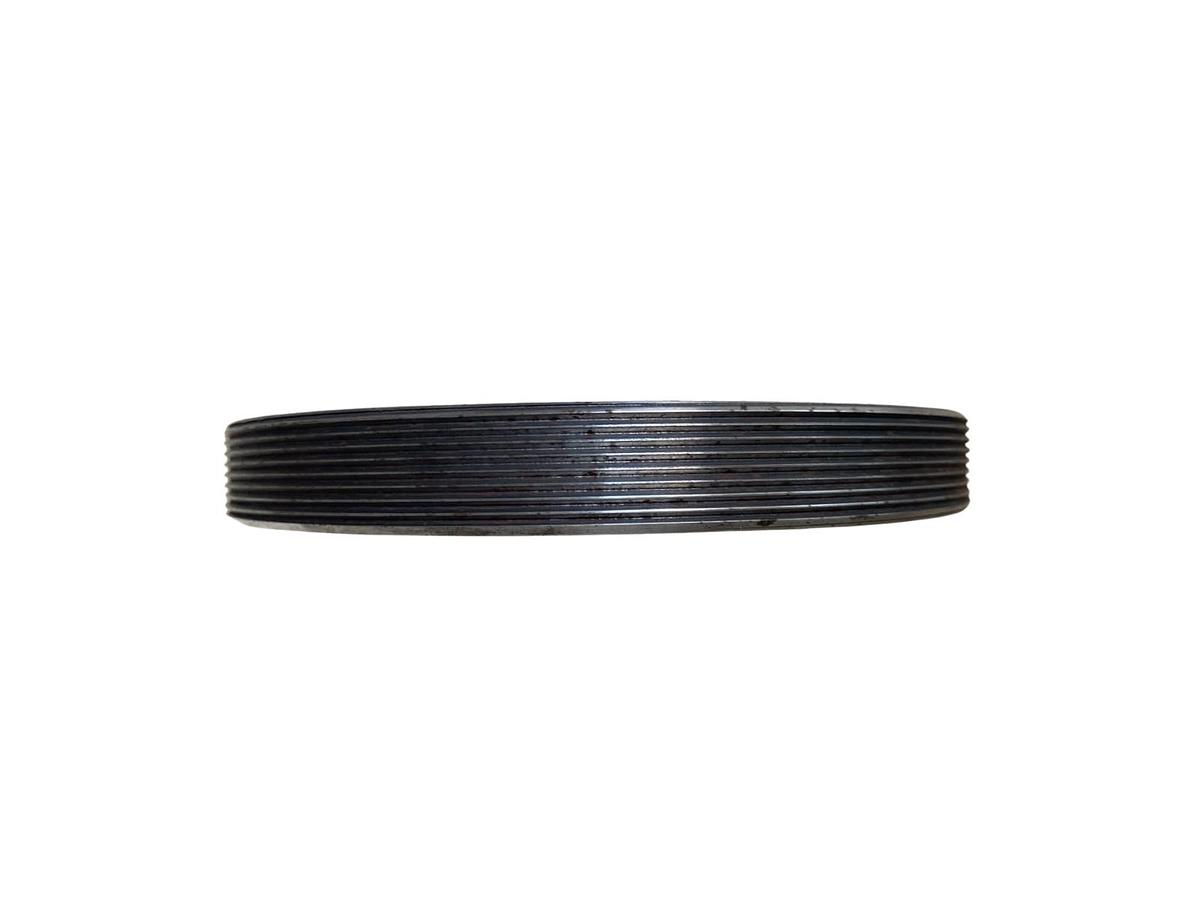

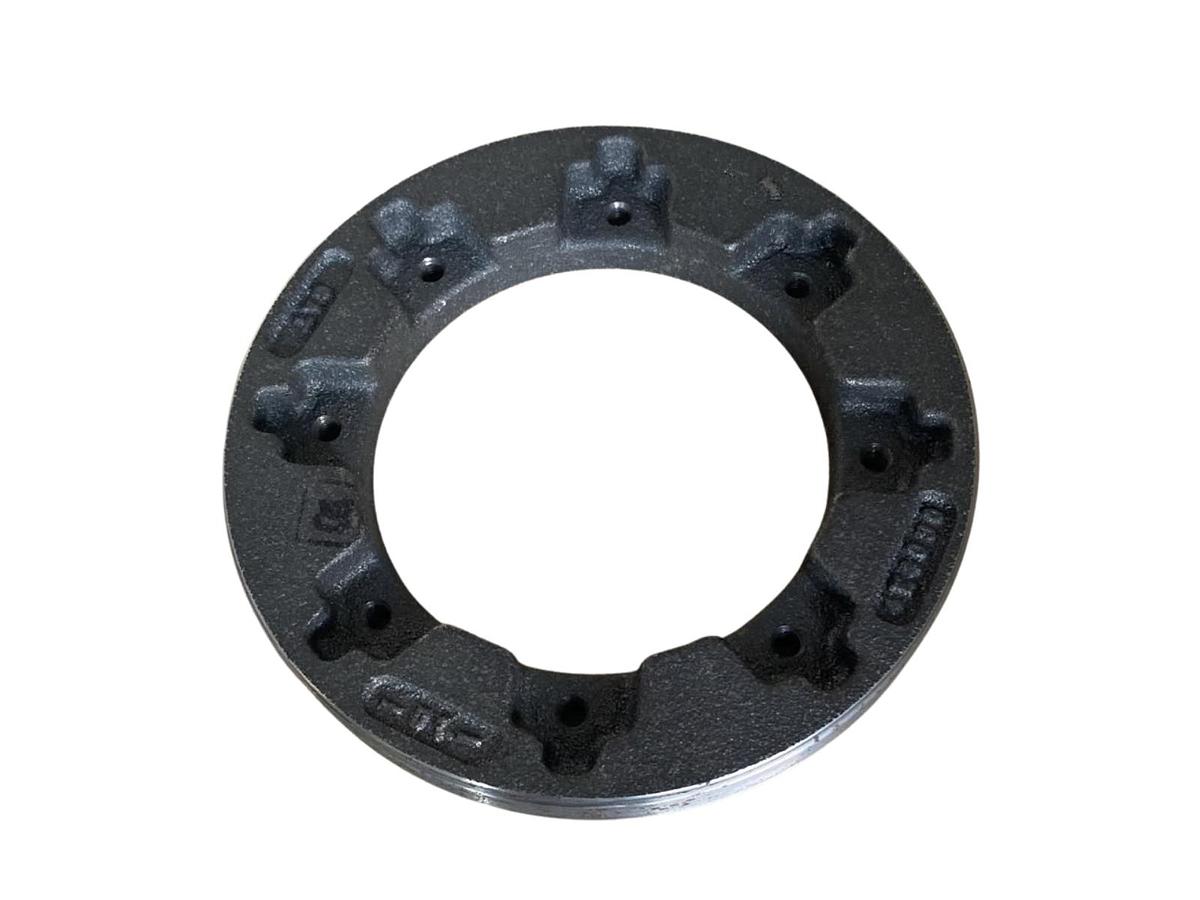

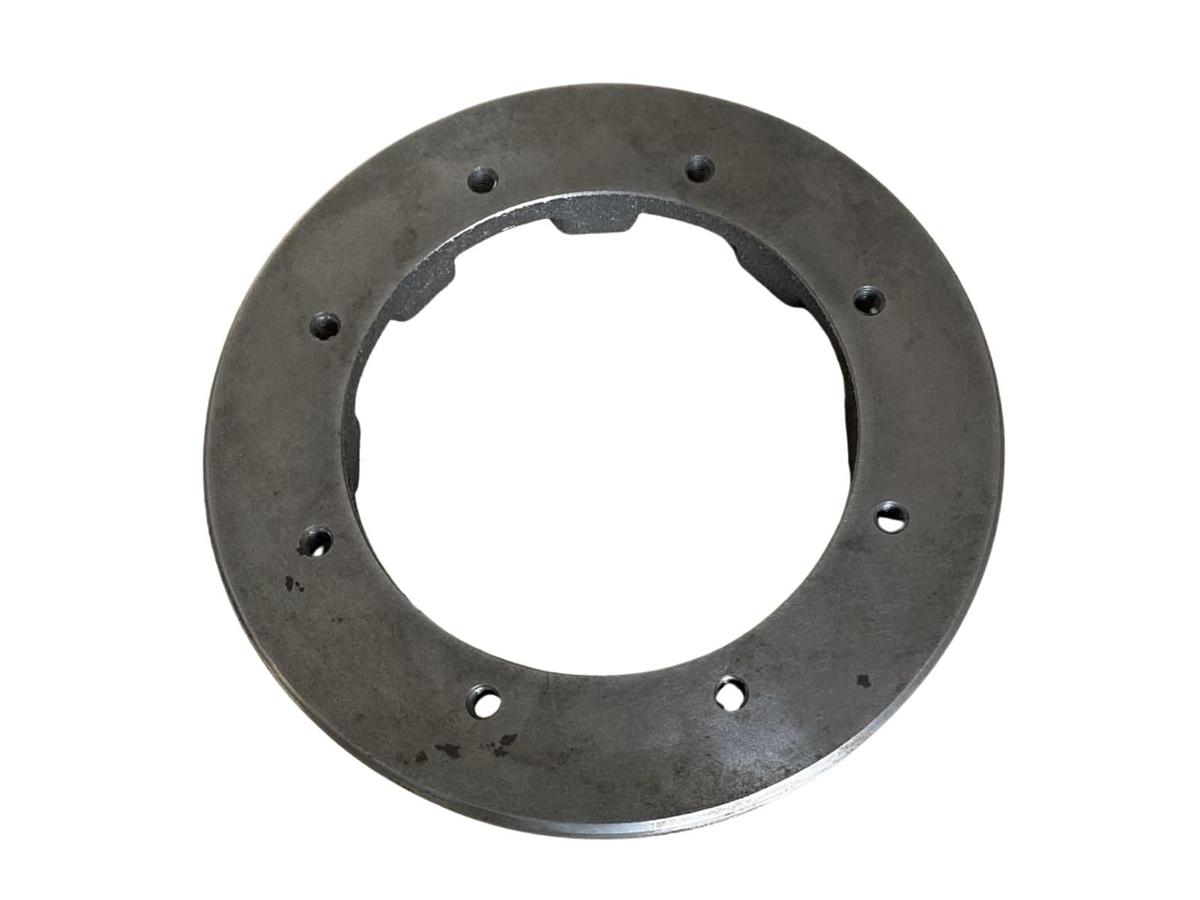

A peça possui rosca M160 x 2 e oito furos roscados M6, distribuídos ao redor de sua estrutura. Esses furos auxiliam na fixação, no ajuste ou na aplicação da ferramenta correspondente durante os procedimentos de montagem e manutenção.

Fabricada em ferro dúctil, também denominado ferro fundido esferoidal, apresenta resistência mecânica adequada às cargas, vibrações e esforços encontrados em transmissões de equipamentos pesados.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 4E-4030:

Agrupador de Rodas Peller: 533, 543, 553C, 563C, 563D, 573C, 573D, 2470C, 2570C, 2570D, 2670C, 2670D, HA770, HA870, TK370 e TK380.

Carregadeira para Mineração Subterrânea: R1300, R1300G e R1300G II.

Porta-Ferramentas Integrado: IT38F, IT38G, IT38G II, IT62G, IT62G II e IT62H.

Skidder de Rodas: 515, 518C, 525, 525B, 525C, 535B, 535C, 545 e 545C.

Pá-Carregadeira de Rodas: 936F, 938F, 938G, 938G II, 950F, 950F II, 950G, 950G II, 950H, 950K, 960F, 962G, 962G II, 962H e 962K.

Trator para Preparação do Solo: 586C e 2864C.

Trator Industrial: HA771, HA871, TK371 e TK381.

A compatibilidade deve ser confirmada pelo código 4E-4030, modelo completo, conjunto da transmissão e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Porca de ajuste da engrenagem cônica

Denominação original: Bevel Gear Adjusting Nut

Marca/Fabricante: Caterpillar

Código da peça: 4E-4030

Material: Ferro dúctil ou ferro fundido esferoidal

Altura: 19 mm

Rosca principal: M160 x 2

Diâmetro nominal da rosca: 160 mm

Passo da rosca: 2 mm

Diâmetro interno: 104 mm

Furos roscados: M6

Quantidade de furos roscados: 8

Sistema: Transmissão e conjunto de engrenagens

Aplicação principal: Ajuste e posicionamento da engrenagem cônica

Função: Auxiliar no alinhamento e na regulagem dos componentes internos do conjunto de transmissão

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 4E-4030 e confirme a aplicação pelo modelo e número de série da máquina.

Compare a altura de 19 mm, a rosca M160 x 2, o diâmetro interno de 104 mm e a disposição dos oito furos M6 com a peça removida do equipamento.

Confirme as informações no catálogo correspondente ao número de série, pois um mesmo modelo pode utilizar conjuntos de transmissão diferentes conforme o ano e a configuração de fabricação.

Antes da montagem, examine as condições da rosca, da engrenagem cônica, dos rolamentos, calços e demais componentes relacionados. Desgaste, folga excessiva ou desalinhamento podem comprometer o ajuste correto.

A regulagem do conjunto deve respeitar as folgas, o torque e os procedimentos técnicos determinados para a transmissão. Um ajuste incorreto pode provocar ruído, aquecimento, desgaste irregular ou danos às engrenagens e aos rolamentos.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos da Caterpillar.

Após a montagem, verifique o alinhamento, a folga entre as engrenagens, a pré-carga dos rolamentos e a livre movimentação do conjunto antes de liberar o equipamento para operação.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
