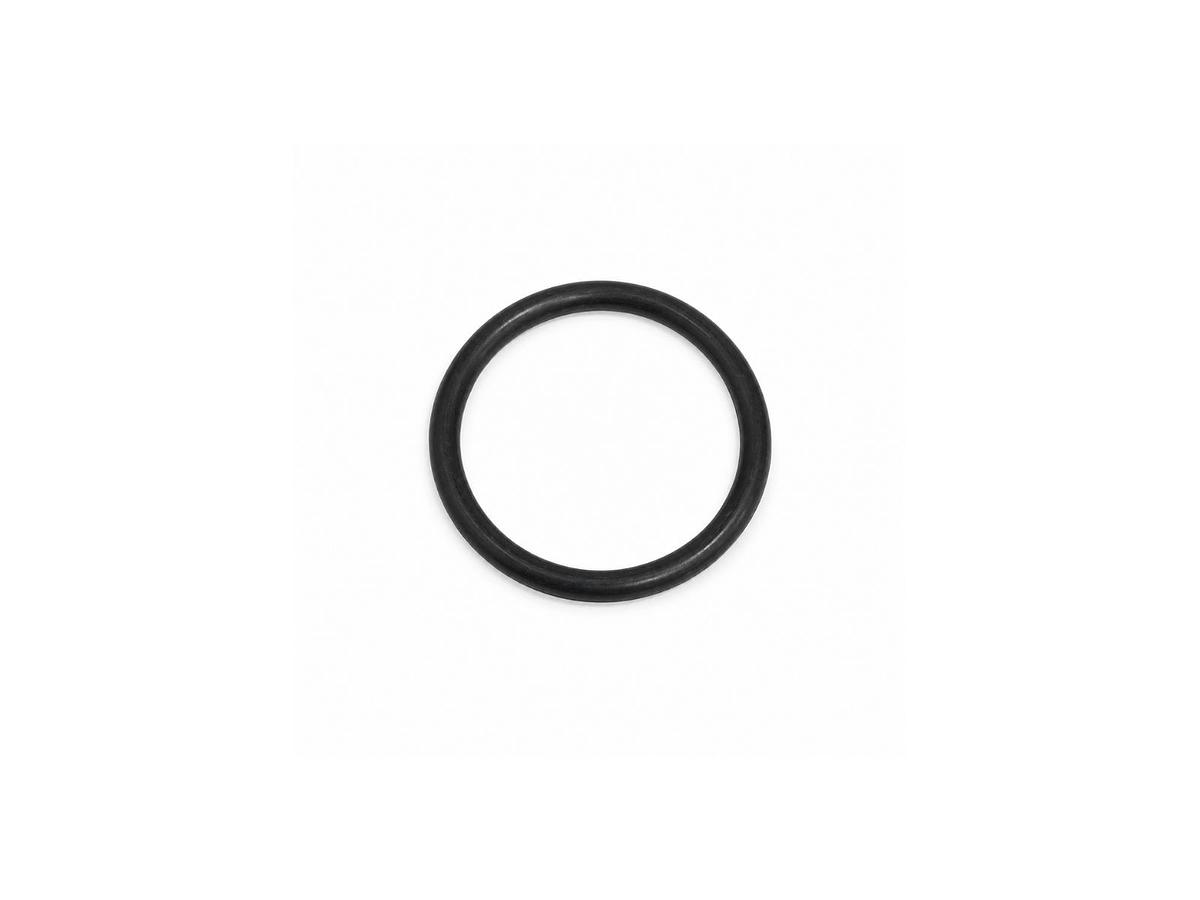

Kit Anel Retentor "O" Caterpillar 9X-7383

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 9X-7383

Valor referente: Kit com 03 unidades

O Anel Retentor em O Caterpillar 9X-7383 é um componente de vedação utilizado em conjuntos de equipamentos e motores compatíveis.

Sua função é auxiliar na estanqueidade entre superfícies de montagem, reduzindo a passagem de fluidos pela região de vedação.

Fabricado em borracha nitrílica hidrogenada HNBR, possui dureza de 78 Shore A, diâmetro interno de 17,17 mm e seção transversal de 1,78 mm.

A aplicação deve respeitar as dimensões do alojamento, o fluido utilizado e as condições de pressão e temperatura previstas pelo fabricante.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 9X-7383:

Assentador de tubos: 587T, PL83, PL87, PL72, PL61 e 583T.

Bombeador: SPF743.

Caminhão: 793F XQ, 775F, 793F OEM, 775E, 775D, 777C, 777D, 777G, 777F, 797, 795F XQ, 793D, 793B, 793C, 793F, 773E, 773D, 797F, 773F, 797B, 773B, 772, 770, 777, 794 AC, 793F CMD, 789C, 789D, 769D, 769C, 69D, 785C, 785D, 785B, 795F AC, 793F AC e MT4400D AC.

Caminhão articulado: D250E, D400E II, D300E II, 725, 740, 730, 735 OEM, 735, D250E II, D350E II e D300E.

Caminhão com báscula grande: 707.

Caminhão ejetor: D400E II, 740 e 730.

Caminhão fora de estrada: 777G, 777E, 796 AC, 794 AC, 773GC, 798 AC, 785D, 789D, 793D, 777, 773, 793F, 793 e 798.

Caminhão para pedreira: 777E, 775D, 775B, 773E, 771D e 771C.

Caminhão subterrâneo articulado: AE40, AD45B, AD60, AD55, AD63, AD30, AD45, AD40 e AD55B.

Carregadeira: 982XE, 960F, 966 XE, 962H, 962G, 986H, 962L, 962K, 962M, 980XE, 988G, 988H, 988F, 966D, 966F, 966E, 966H, 966G, 966L, 966K, 966M, 950GC, 924F, 924H, 924G, 924K, 928F, 926M, 962, 928H, 928G, 966, 972, 966 GC, 988F II, 907K, 972 XE, 980, 982, 950G II, 928HZ, 906K, 906M, 994, 990, 980G II, 908K, 908M, 950, 982 XE, 980 XE, 980K HLG, 924GZ, 924HZ, 990H, 950 GC, 972M XE, 938G II, 993K, 992D, 992G, 992K, 972XE, 994F, 994D, 970F, 966G II, 972G, 972H, 972K, 972M, 972L, 950G, 950F, 950H, 950K, 950M, 950L, 930G, 930H, 930K, 930M, 936F, 962G II, 938G, 938F, 938H, 938K, 990 II, 938M, 918F, 966XE, 980GC, 980F II, 966F II, 962M Z, 950M Z, 966K XE, 972G II, 966M XE, 980F, 980H, 980G, 980L, 980K, 980M, 982M e 950F II.

Carregadeira de mineração: R1700 II, R2900, R2900 XE, R1700G, R3000H e R2900G.

Challenger: 75D, 75C, 75E, 95E, 70C, 65C, 65E, 65D, 85C, 85E e 85D.

Compactador: CB8, CB7, CD10, CCS7, CCS9, CB10, CB13, CB15, CB16 e CD8.

Compactador de asfalto: CB8, CB7, CB16, CB15, CB13 e CB10.

Compactador de aterro: 836, 826G II, 816F II, 826C, 826G, 826H, 836H, 836G, 816B e 816F.

Compactador de solo: CP44B, CP68B, CS76B, CS74B, 815B, 815F, CS20, CS11, CS12, CS13, CS14, CS16, CS17, CS19, CS56B, CS78B, CS54B, CP56B, CS64B, CP7, CP74B, 825H, 825G, 825C, 815F II, CP11, CP12, CP14, CP16, CP17, CS44B, CS68B, CS66B e 825G II.

Compactador pneumático: CW34, CW12 e CW-34.

Compactador vibratório: CB10, CS-44B, CS-68B, CB7, CP-533D, CP-533E, CD-44B, CS-433E, CS-66B, CP-663E, CS-64B, CP-64, CB-66B, CP-54, CP-56, CB-534D, CP-44, CB-64B, CS12, CS14, CP-76, CP-74, CS78B, CS54B, CB-564D, CD-54, CS56B, CB-44B, CB-68B, CS79B, CP-68B, CP-44B, CS-583E, CS-583D, CS74B, CS-563D, CS-563E, CP68B, CP44B, CS-56, CS-54, CS-56B, CS-44, CS-663E, CS-54B, CS-78B, CS-531D, CS-79B, CP-433E, CS-423E, CP12, CS-76B, CS-533D, CP74B, CS-533E, CS-76, CS-74, CS-74B, CP-563E, CP-563D, CB46B, CS-64, CB-54B, CD-54B, CS7, CP-54B, CP7, CS68B, CS44B, CP-56B, CP-573E, CP54B, CP-74B, CP76B, CS-573D, CS-573E, CS-683E e CP56B.

Escavadeira: 330 L, 345B II, 320-A L, 325B L, 320-A S, 320-A N, 320D3 GC, 375-A L, 325-A, 320D3, 322N, 322-A LN, 312-A, 345B, 345C, 548, 307, 330 LN, 558, 330C FM, 350 L, 345B L, 330-A L, 385B, 320N, 320B, 345B II MH, 365B, 325D FM LL, 318B N, 350-A, 325B LN, 568 FM, 330-A, 317 N, 330-A LN, 365B II, 312B, 322B LN, 330B LN, 330D FM, 312B L, 350-A L, 322B L, 317-A, 345C L, 323D3, 322 L, 317-A N, 315-A, 320B S, 320B N, 320B L, 320 L, 365B L, 325-A FM L, 325C FM, 330B L, 317B L, 322-A L, 322-A N, 568 FM LL, 322 LN, 318B, 320-A, 317B LN, 315B L e 375-A.

Escavadeira de mineração: 5230B, 5130, 5110B, 5230 e 5130B.

Escavadeira de rodas: W330B, W345B II e M325B.

Escavadeira hidráulica de mineração: 6020, 6015, 6040, 6030, 6020B, 6015B e 6060.

Feller buncher de rodas: 573C, 573D, 553C, 2570C, 2570D, 563C, 563D, 2470C, 2670C e 2670D.

Forwarder: 554, 564 e 574B.

Grupo gerador: 3508B.

Guincho: 57H, 56H, 59N, 59L e 58L.

Lâmina: 834U, 834S, 8SU, 6SU, 9SU, 8U, 9U, 6A, 6S e 8A.

Manipulador de materiais: MH3037, MH3049, MH3295 e MH3059.

Manipulador telescópico: TH330B, TH220B, TH350B, TH460B, TH360B, TH560B, TH580B e TH340B.

Máquina florestal carregadeira de toras: 558.

Minicarregadeira: 226B, 226D, 252B3, 232D3, 272D XHP, 226B3, 226D3, 272C, 272D, 252B, 256C, 272D3, 272D2, 232B, 232D, 236B, 236D, 242B3, 242D3, 262C2, 246D3, 272D3 XE, 272D2 XHP, 236, 236B3, 246, 242, 262, 252, 236D3, 262B, 262D, 262C, 262D3, 268B, 242B, 242D, 246B, 246D, 246C, 248B e 216B3.

Miniescavadeira hidráulica: 303.5E2 CR, 302.5C, 308E2, 306E2, 304E2, 307-A, 305E2 CR, 305.5E2, 307B, 307E, 305.5E, 308E, 305.5 GC, 308E2 CR, 307E2, 305E2, 304E2 CR, 307, 305.5E2 CR, 304.5E2 e 303.5E2.

Motoniveladora: 135H, 120M 2, 140K 2, 140M 3, 140M 2, 135H NA, 140H ES, 12M 3 AWD, 12H NA, 120H ES, 140H NA, 160M 3 AWD, 24H, 24M, 404F-22, 160K, 160H, 160M, 140M 3 AWD, 16H NA, 14M-3, 12H ES, 14H NA, 120H, 16, 14, 18, 120M, 120K, 120 GC, 163H, 140M, 140K, 140H, 143H, 12M 3, 12M 2, 140 GC, 163H NA, 160M 2, 160M 3, 120H NA, 18M3, 160H ES, 16M, 160, 16H, 14L, 150, 14M, 140, 14H, 12H, 12M, 12K, 14M3, 160H NA, 16M3 e 120K 2.

Motor: 3512E.

Motor de máquina: C32.

Motor a petróleo: 2016 e 3512E.

Motor industrial: C4.4.

Pá: 6040.

Pá frontal: 5080 e 5090B.

Pá-carregadeira de esteira: 933C, 939C, 973C, 973D, 973K, 953B, 953C, 953D, 953K, 963, 973, 939, 933, 953, 963D, 963B, 963C e 963K.

Pá-carregadeira de esteira compacta: 279C2, 279D3, 299D, 299C, 279D, 279C, 299D3, 299D2, 259D, 239D, 253, 249D3, 299D XHP, 289D, 289C, 289C2, 289D3, 249D, 299D2 XHP, 239D3, 299D3 XE, 259B3 e 259D3.

Pá-carregadeira de rodas compacta: 920K, 906H2, 914, 910, 920, 904H, 906H, 904B, 908M, 908H2, 906M, 907H, 907M, 908H, 910G, 910F, 910E, 910K, 910M, 914G2, 907H2, 914K, 914M, 914G e 918M.

Pá-carregadeira industrial: 415F2 IL.

Pá-carregadeira todo terreno: 297D2 XHP, 287C2, 267B, 247B, 247B3, 287C, 287B, 287D, 297D2, 297D XHP, 277B, 277D, 277C, 257D3, 277C2, 257B3, 257D, 257B, 257, 287, 277, 297D e 297C.

Porta-ferramentas integrado: IT12B, IT14F, IT38H, IT38G, IT14G, IT38F, IT62G, IT62H, IT14G2, IT24F, IT28G, IT28F, IT62G II, IT18F e IT38G II.

Produtos de mineração expandidos: LD350.

Retroescavadeira: 420F2, 430D, 430E, 430F, 450E, 450F, 420XE, 427F2, 414E, 438C, 438D, 416F2, 415, 416, 426, 428, 436C, 424, 420, 434E, 434F, 432E, 432F, 432D, 434, 430, 432, 444, 440, 450, 416E, 416F, 416C, 416D, 434F2, 432F2, 430F2, 442D, 442E, 426C, 428F2, 424D, 446D, 422F, 422E, 420D, 444F, 420E, 444E, 415F2, 420F, 444F2, 426 F2, 422F2, 428F, 428D, 428E e 428C.

Ríper: 963, 6, 9 e 8.

Trator: 784C, 784B, 768C, 772B, 776D e 776C.

Aplicação adicional informada: D10R — confirmar o conjunto de aplicação, pois foi relacionado nos dados fornecidos na categoria caminhão fora de estrada.

As identificações 69D e 2016, assim como a classificação de 404F-22 entre as motoniveladoras, devem ser confirmadas no catálogo da aplicação.

A compatibilidade deve ser confirmada pelo código 9X-7383, modelo completo, configuração do conjunto, posição de montagem e número de série do equipamento ou motor.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel retentor em O

Denominação alternativa: Anel de vedação O-Ring

Marca/Fabricante: Caterpillar

Código da peça: 9X-7383

Material principal: Borracha nitrílica hidrogenada HNBR

Polímero: HNBR — nitrilo hidrogenado

Dureza: 78 Shore A

Diâmetro interno: 17,17 mm

Diâmetro da seção transversal: 1,78 mm

Tamanho de referência (dash): 017

Formato da seção transversal: Circular

Material adicional relacionado nos dados: PTFE — composição ou presença de revestimento não confirmadas.

Função: Auxiliar na vedação entre superfícies de montagem, reduzindo a passagem de fluidos.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 9X-7383 e confirme a aplicação pelo modelo, posição de montagem e número de série do equipamento ou motor.

Antes da compra, compare o diâmetro interno, a seção transversal, o material e a dureza com o anel especificado para o conjunto.

Confirme a compatibilidade do HNBR com o fluido utilizado e com as condições de pressão e temperatura da aplicação.

Examine o alojamento e as superfícies de contato. Rebarbas, riscos, deformações ou resíduos podem comprometer a vedação.

Realize a substituição com o equipamento desligado e o sistema despressurizado, conforme os procedimentos do fabricante.

Durante a montagem, evite cortes, torções e estiramento excessivo do anel. Utilize somente o lubrificante de montagem recomendado para o material e para a aplicação.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos do fabricante do equipamento.

Após a instalação, verifique o posicionamento do anel e a ausência de vazamentos antes de liberar o equipamento para utilização.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.

APÓS A COMPRA

Caso ocorra qualquer problema com o produto, entre em contato conosco antes de abrir uma reclamação. Nossa equipe está pronta para oferecer a melhor solução.

ATENDIMENTO

Atendimento de segunda a sexta-feira, das 08h00 às 17h30.

As mensagens enviadas fora do horário comercial serão respondidas no próximo dia útil.

JAX MACHINERY – Brasil

Compromisso com qualidade e atendimento de excelência.
