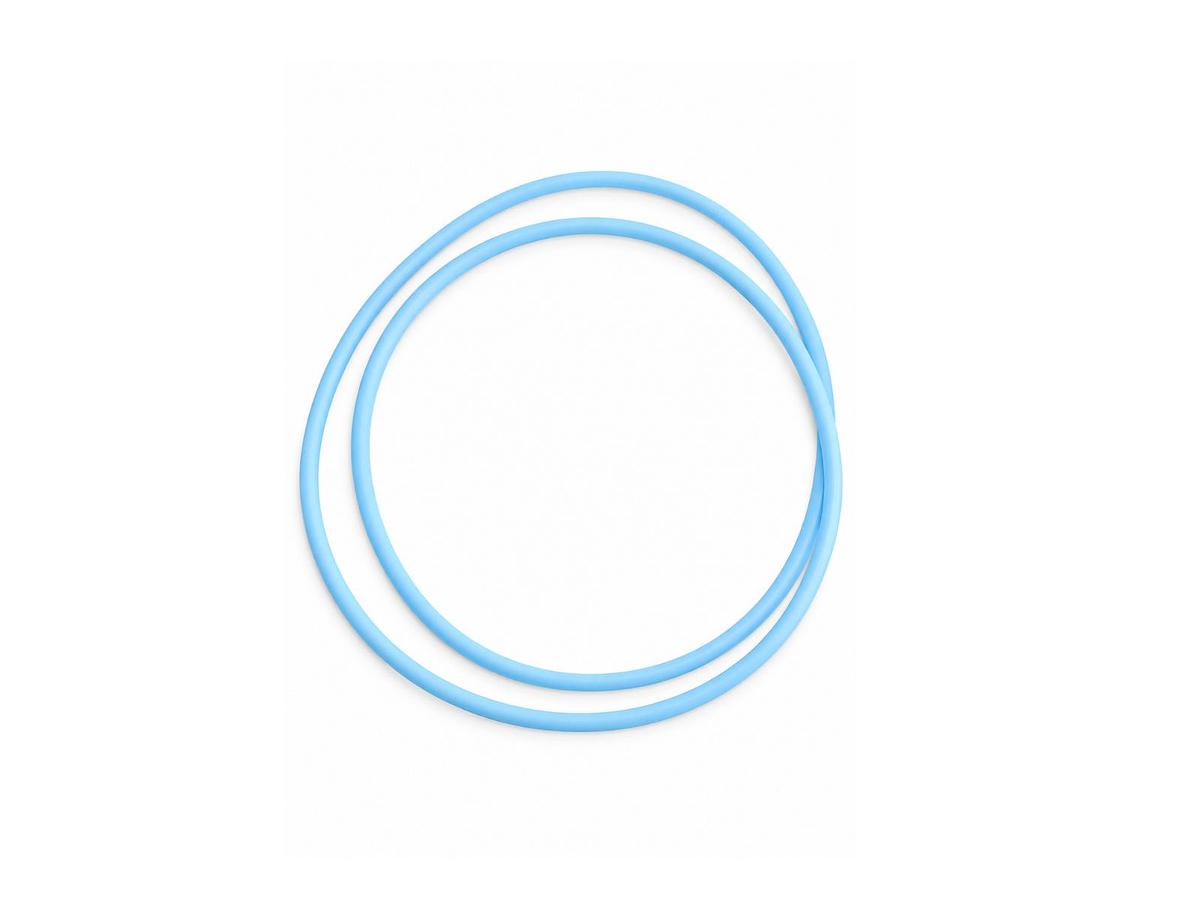

Anel Retentor "O" Caterpillar 235-3546

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 235-3546

Valor referente: 1 unidade

O Anel Retentor em O Caterpillar 235-3546 é utilizado na vedação de conjuntos de equipamentos e motores compatíveis.

Sua função é auxiliar na vedação entre as superfícies do conjunto, reduzindo a passagem de fluidos conforme as condições previstas para a aplicação.

Possui polímero principal informado como FKM (fluoroelastômero), dureza de 75 Shore A, diâmetro interno de 234,54 mm e seção transversal de 3,53 mm.

A aplicação deve respeitar as dimensões do alojamento e a compatibilidade do composto com o fluido, a temperatura e a pressão de operação.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 235-3546:

Arranjo de pulverização: CAT WDS.

Bombeador: SPF343C, SPF343, SPS343, SPF743 e SPT343.

Caminhão: 785, 789, 797, 793D, 793B, 793C, 785G, 785C, 785D, 797B, 785B, 789C, 789D, 777C, 777B, 789B, 777D e 777.

Caminhão fora de estrada: 793D, 785D, 789, 785, 793, 789G e 789D. A referência 3508B também consta nesta categoria nos dados fornecidos, sujeita à confirmação da classificação e da aplicação.

Carregadeira: 995, 994, 992G, 994F, 994D, 994K e 994H.

Cortador giratório: RC20.

Escavadeira de mineração: 5230B, 5130, 5230 e 5130B.

Escavadeira hidráulica de mineração: 6060.

Gerador: SR4, SR5, SR4B e SR4BHV.

Grupo gerador: G3520, G3516, G3512, G3508, 3516C GEN, G3516B, G3516C, G3516E, G3516H, 3508C, G3516K, 3508B, SR5, 3508, 3516B GEN, G3520C, G3520B, 3516, G3520E, 3512, G3520H, G3520K, 3512C, 3512B, G3512E, 3516C, G3512H, 3516B, 3516C GEN SET, G3512K e 3516E.

Grupo gerador a petróleo: 3512B e 3512C.

Marítimo auxiliar: 3516C, 3516B, 3512C, 3512B, 3512, 3508, 3508B e 3508C.

Módulo de energia: XQ2280, XQC1200, PP3516, PM3516, PM3512, 3516B, 3516C, XQC1600, PMG3516 e PM3508.

Motor: 3512E, 3508PETROL, 3512PETROL, 3512B, 3512C, G3516C, G3516J, G3516H, 3516C, 3516E, 3516PETROLEUM, G3520, G3520J e G3520H.

Motor – industrial: 3561B, CG170-16, 3512B, 3516B e LD700E.

Motor – máquina: 3516C e C4.4.

Motor a gás: G3512H, G3512E, G3512B, G3512J, G3520B, G3520J, G3508J, G3508B, G3516J, G3516E, G3520, G3516C, G3516B, G3512, G3516 e G3508.

Motor a petróleo: 3516, 3512, 3508C, 3508B, 2016, 3516C, 3516B, 3512E, 3512C e 3512B.

Motor de locomotiva: 3516C, 3516B, 3512E, 3512C, 3512B, 3508, 3516, 3512, 3508C e 3508B.

Motor do grupo gerador: 3606, 3516B, G3520B, 3512B, POWER SYS, G3520, G3516C, G3516B, 3508, G3508, G3516, G3512, 3512, 3508B e 3516.

Motor industrial: 3516B, 3516C, 3512E, 3512B, 3512C, G3520H, 3512, 3516, 3508B, 3508, 3056 e G3520.

Motor marítimo: 3516, 3512, 3508, 3508C, 3508B, 3516B, 3516C, 3516E, 3512C, 3512E e 3512B.

Motor Reman: 3516B.

Motor veicular: 3516 e 3512.

Pacote a petróleo: TH48-E70.

Perfuratriz giratória: MD6540C e MD6380.

Produtos marítimos: 3512B.

Transmissão a petróleo: TH48-E80.

Trator: 776D, 776C, 784C e 784B.

Trator de esteiras: D11N e D11R.

Trator de rodas: 854G.

As referências 3561B e 2016 devem ser conferidas no catálogo por possível inconsistência na identificação fornecida.

A compatibilidade deve ser confirmada pelo código 235-3546, modelo completo, configuração do conjunto, posição de montagem e número de série do equipamento ou motor.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel retentor em O

Denominação alternativa: Anel de vedação O-Ring

Marca/Fabricante: Caterpillar

Código da peça: 235-3546

Polímero principal informado: FKM – Fluoroelastômero

Polímero em inglês: Fluorocarbon

Dureza: 75 Shore A

Diâmetro interno: 234,54 mm

Diâmetro da seção transversal: 3,53 mm

Tamanho de referência (dash): 271

Material adicional relacionado no cadastro: PTFE – Politetrafluoretileno; confirmar a composição específica da peça

Compatibilidade química: Confirmar para o composto específico e para o fluido utilizado

Função: Auxiliar na vedação entre as superfícies do conjunto.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 235-3546 e confirme a aplicação pelo modelo e número de série do equipamento ou motor.

Antes da compra, compare o diâmetro interno, a seção transversal, a dureza e o material com o anel instalado e com a especificação do alojamento.

O tamanho 271 corresponde à referência de identificação do anel e não a uma dimensão de 271 polegadas.

Confirme a composição da peça, pois o cadastro informa FKM como polímero principal e também relaciona PTFE entre os materiais.

Verifique a compatibilidade do composto com o fluido, a temperatura e a pressão de operação. A identificação genérica do polímero não garante compatibilidade com todos os lubrificantes, solventes, ácidos ou fluidos hidráulicos.

Para fluidos especiais, incluindo ésteres de fosfato, lubrificantes diésteres e hidrocarbonetos halogenados, consulte a especificação do composto antes de aplicar.

Examine o alojamento e as superfícies de vedação. Riscos, rebarbas, desgaste ou sujeira podem comprometer a vedação.

Evite cortes, torções e estiramento excessivo durante a montagem. Utilize somente o lubrificante de instalação indicado pelo fabricante.

Realize a manutenção com o equipamento desligado e o sistema despressurizado, quando aplicável, conforme os procedimentos do fabricante.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas e seguindo os procedimentos técnicos do fabricante do equipamento.

Após a instalação, verifique o assentamento e a ausência de vazamentos antes de liberar o equipamento para utilização.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
