Anel Retenção Caterpillar 2D-1523

INFORMAÇÕES IMPORTANTES – LEIA COM ATENÇÃO

SOBRE A PEÇA

Produto: Novo

Origem: Peça Original Caterpillar

Marca/Fabricante: Caterpillar

Código da peça: 2D-1523

Valor referente: 1 unidade

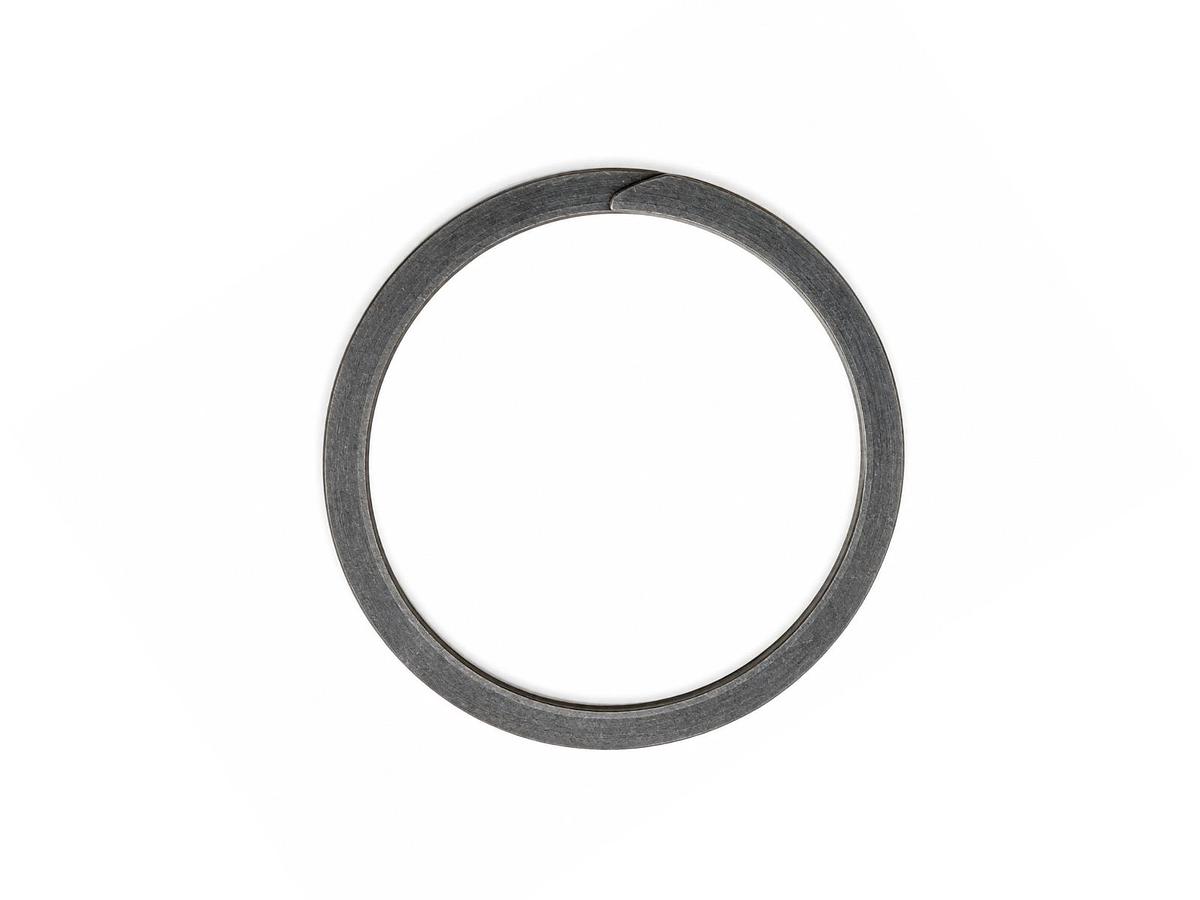

O Anel de Retenção Caterpillar 2D-1523 é utilizado na retenção axial de componentes em alojamentos de conjuntos compatíveis.

Sua função é limitar o deslocamento dos componentes montados, auxiliando na manutenção do posicionamento previsto no conjunto.

Possui construção em aço carbono, formato espiral, aplicação interna e espessura de 1,98 mm, sem furos transversais.

A aplicação deve respeitar as dimensões da ranhura, do alojamento e os procedimentos de montagem previstos pelo fabricante.

As fotos do anúncio são reais da peça.

MODELOS COMPATÍVEIS PARA O NÚMERO DE PEÇA 2D-1523:

Assentador de tubos: 572R II, 587T, 587R, 578, 572R, 583T, 583R, 572G, 571G, PL83, PL87 e PL72.

Caminhão subterrâneo articulado: AD55B, AD60 e AD63.

Carregadeira: 980GC, G926, 916, 920, 980G II, G910, G916, 926, 930, 966C, 950, 980F II, 980C, 980F, 980H, 980G, 980K e 926E.

Carregadeira de mineração: R1700G, R2900, R1700 II e R2900G.

Compactador de aterro: 826G II, 826C, 826G e 826H.

Compactador de solo: 825H, 825G, 825C e 825G II.

Compactador pneumático: PS-500.

Controle hidráulico: 163 e 153.

Engrenagem marítima: 3192 e 7251.

Escavadeira: 225D, 231D e 215.

Escrêiper de rodas: 621E, 657G, 621B, 657E, 657B, 637K e 657.

Gerador: SR4.

Grupo gerador: 3508B e 3406C.

Guincho: 528, 54H, 57H, 56H, 53, 56, 55 e 54.

Lâmina: 7SU, 6SU, 7S LGP, 824S, 8U, 4S, 4P, 6, 5A, 5P, 5S, 6A, 6S, 7A, 7S, 7U, 8A, 825, 3S, 3P, 8SU e 4A.

Mesa de asfalto: SE34VT, SE34V e AS4173.

Módulo de energia: TR43 e TR43-E44.

Motoniveladora: 12E.

Motor de grupo gerador: 3508B.

Motor — industrial: 3406B.

Motor de máquina: 3306 e 3208.

Motor de caminhão: 3208.

Motor do grupo gerador: 3406C, 3406B, 3208 e 3406.

Motor industrial: 3406C, D348, D349, D346, 3204, C9.3B e 3406.

Motor marítimo: 3406B, 3406C, D349, D346, D348 e 3406.

Pá-carregadeira de esteira: 931C II, 931, 943, 953, 931B e 931C.

Pá-carregadeira de rodas compacta: 910.

Pavimentadora de asfalto: AP300F e AP355F.

Porta-ferramentas integrado: IT18B, IT12, IT28, IT18 e IT28B.

Produtos florestais: FB221.

Retroescavadeira: Referências D3 e 931 informadas nessa categoria; confirmar a classificação e a configuração no catálogo do equipamento.

Ríper: 953, 951, 955, 943, 3, 7, 6, 5, 4 e 8.

Transmissão marítima: 7251 e 7261.

Trator de esteiras: D6H XL, D6H XR, D6T LGP, D6R III, D6G2 LGP, D6GC, D6H II, D3C II, D7R LGP, D8 GC, D6T LGPPAT, D6R XL, D4H III, D6R II, D6T XW, D3B, D3C, D5H XL, D6T XL, D7R SERIES, D4H, D8GC, D4E, D5H, D6C, D6D, D7G2, D6R, D6T, D6E, D6G, D6H, D7R, D7F, D7G, D7H, D3, D6, D8, D7, D8T, D8R, D8N, D6R STD, D8R II, D6T XL PAT, D6T XW PAT, D6G2 XL, D4H XL, D7R II, D6R LGP e D7R XR.

Trator de rodas: 633E II, 621, 637, 631K, 631D, 631E, 631C, 631G, 623B, 623G, 623E, 623F, 621B, 633C, 621R, 621E, 621F, 633D, 657G, 621G, 621S, 639D, 627B, 627G, 627E, 627F, 637G, 637D, 613C, 637E, 637K, 834, 824B, 824H, 824G, 824C, 814, 824 e 824G II.

Trator florestal de esteiras: D5HTSK II, D4HTSK III, 527 e 517.

Trator florestal de rodas: 518 e 528.

Trator para travessia de água: D7R II.

Trator-escrêiper de rodas: 631K, 637, 631, 637K e 657.

Trem de força: TR43E44-C13BL.

As aplicações informadas estão sujeitas à confirmação pelo catálogo da peça.

A compatibilidade deve ser confirmada pelo código 2D-1523, modelo completo, configuração do conjunto, posição de montagem e número de série do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Tipo: Anel de retenção interno

Marca/Fabricante: Caterpillar

Código da peça: 2D-1523

Material: Aço carbono

Formato: Espiral

Espessura: 1,98 mm

Furos transversais: Não

Diâmetro livre informado: 65,74

Parede radial informada: 4,78

Altura do terminal informada: 0

Largura do sulco informada: 2,18

Diâmetro do sulco informado: 65,28

Diâmetro do alojamento informado: 61,98

Observação dimensional: As medidas do campo de observações foram fornecidas sem unidade explícita; confirmar unidades e tolerâncias no desenho técnico da aplicação.

Função: Limitar o deslocamento axial de componentes dentro do alojamento.

ANTES DE COMPRAR

Verifique se o código necessário é exatamente 2D-1523 e confirme a aplicação pelo modelo, posição de montagem e número de série do equipamento.

Antes da compra, compare a espessura de 1,98 mm, o formato espiral e as dimensões do anel com a peça especificada para o conjunto.

Confirme as unidades, as tolerâncias e as medidas do sulco e do alojamento no desenho técnico antes de definir o ajuste de montagem.

Verifique se o conjunto exige um anel de retenção interno com essa configuração.

Examine a ranhura e as superfícies de apoio. Desgaste, rebarbas ou deformações podem comprometer o assentamento e a retenção.

A instalação deve ser realizada por um profissional qualificado, utilizando ferramentas apropriadas para anéis espirais e seguindo os procedimentos técnicos do fabricante do equipamento.

Evite deformar o anel além do limite previsto para a montagem.

Após a instalação, verifique o assentamento completo na ranhura e a retenção dos componentes antes de liberar o equipamento para utilização.

Em caso de dúvidas, utilize o campo de perguntas. Nossa equipe estará à disposição para ajudá-lo.
